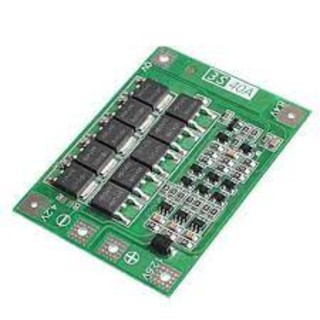

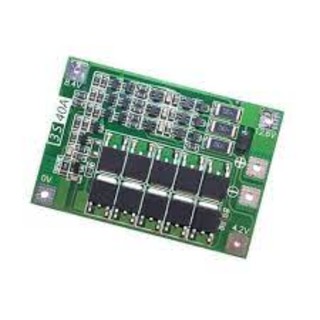

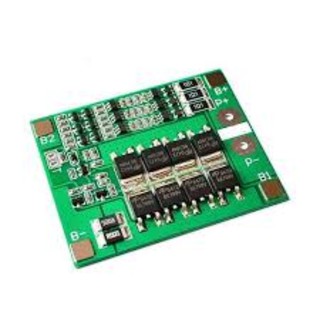

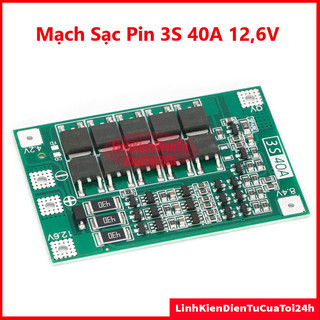

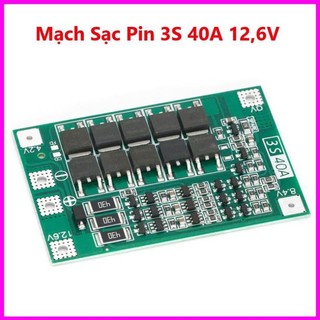

Mạch sạc pin 3s 40a

Sử dụng sạc: 12.6V - 13V. - Điện thế bảo vệ xả: 2.6V (7.8V)  -Điện thế bảo vệ sạc: 4.25 (12.75V) -Dòng xả liên tục (giới hạn trên): 40A (Nếu môi trường tản nhiệt không tốt, vui lòng giảm dòng tải)-Dòng sạc liên tục (giới hạn trên): 20A- Chức năng: Sạc cân bằng và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít, máy cưa,... có mức điện thế từ 9v6 - 11v1.  -Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp (6 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (9, 12 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn. Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau. - Nếu đóng 3S-1P (3 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Nếu đóng 3S-2P (3 cặp cell nối tiếp - 6 cell) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).  - Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế. - Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch. - Hàn theo thứ tự từ B- (0V), 3.7V, 7.4V và 11.1V (B+). - Các chân P- và P+ là ngỏ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
