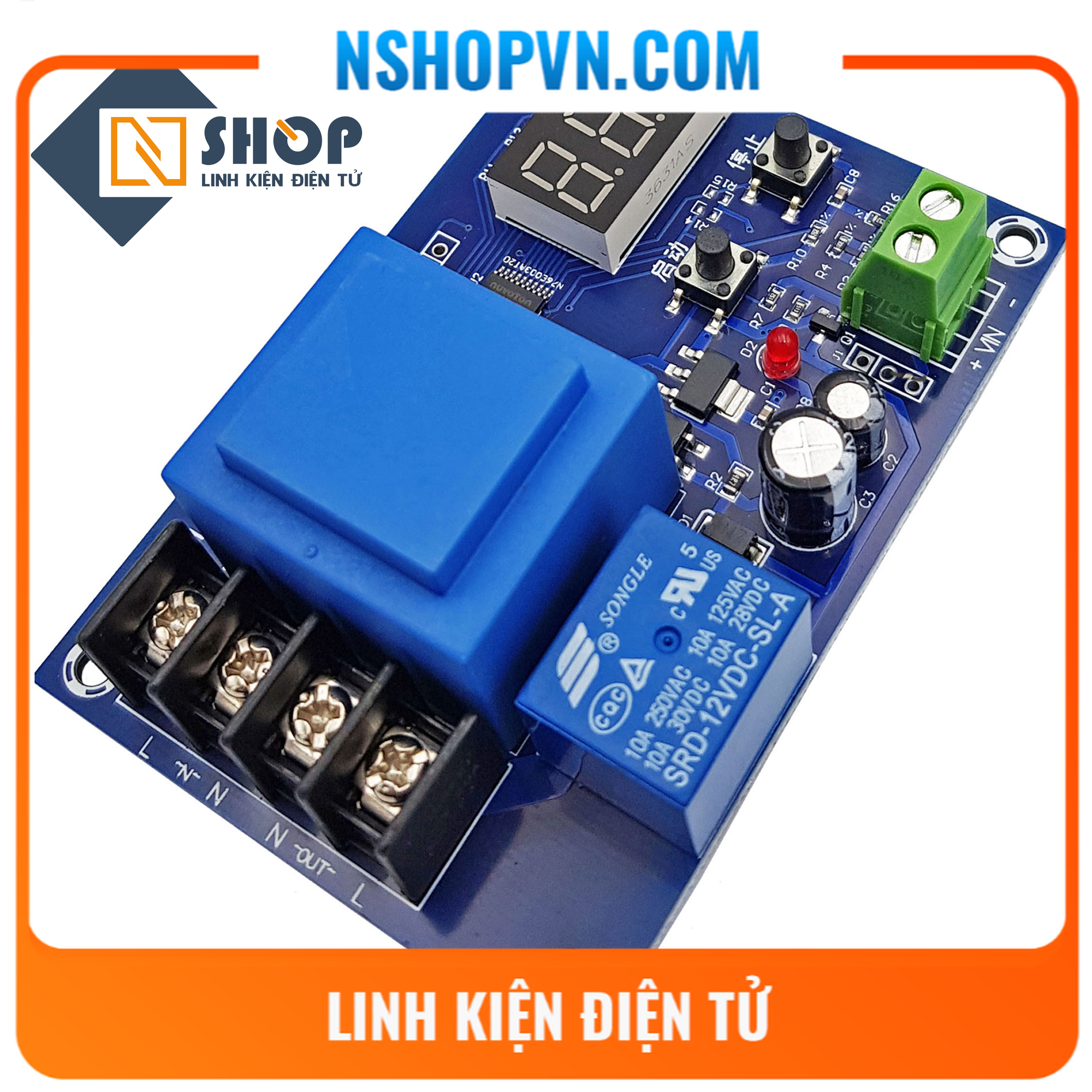

Mạch sạc acquy tự động XH-M602 6-72V

Mạch sạc acquy tự động XH-M602 6-72V có nguyên lý cơ bản là đóng cắt nguồn điện cấp cho cục sạc dựa vào điện áp đo được của bình acquy.

• Khi điện áp của bình acquy bằng hoặc dưới điện áp bắt đầu mạch sẽ đóng lại cấp nguồn cho Cục sạc, cục sạc sẽ sạc cho bình
• Khi điện áp của bình acquy bằng điện áp kết thúc mạch sẽ ngắt nguồn Cục sạc, bình sẽ không được sạc nữa

Dựa vào nguyên lý trên ta có thể áp dụng vào các ứng dụng như

• Tự sạc pin acquy mà không cần ngắt thủ công
• Tự sạc pin cho các loại Pin, nguồn dự phòng để tránh trường hợp vừa sạc vừa xài liên tục

• • Model:XH-M602
  • Điện áp đầu vào 220V
  • Loại đầu ra: Tiếp điểm đóng cắt (công suất dưới < 2000W)
  • Màn hình hiển thị độ chính xác: 0.1v
  • Điều khiển độ chính xác: 0.1v
  • Sai số:± 0.1V
  • Điều khiển sạc cho các loại pin acquy pin lithium
  • Kích thước: 86 x 58 x 24mm
  • Trọng lượng:115g

Hướng dẫn sử dụng Mạch sạc acquy tự động XH-M602 6-72v

Nhấn giữ nút bắt đầu để thiết lập điện áp bắt đầu sạc

Nhấn giữ nút kết thức để thiết lập điện áp kết thúc

Ví dụ: sạc cho bình ac quy 12V

Ta đặt điện áp bắt đầu sạc là 10.5V khi bính acquy xả xuống mức này mạch sẽ đóng relay bắt đầu sạc

Đặt điện áp kết thúc là 13v: khi điện áp của bình được sạc tới ngưỡng này mạch sẽ ngắt không sạc nữa

Điện áp SẠC tham khảo cho các bình acquy

• Bình 6V: 6 ~ 7.2V
• Bình 12V: 12 ~ 14.4V
• Bình 24V: 24 ~ 28.8V
• Bình 36V: 36 ~ 46.8V
• Bình48V: 48 ~ 57.6V
• Bình 72V: 72 ~ 86.4V

Điện áp sạc không quá 1.2 lần điện áp định mức, dòng sạc không quá 1/10A định mức

Ví dụ: bình 6v 50Ahm, thì điện áp sạc là 7.2v, dòng sạc là 5A
