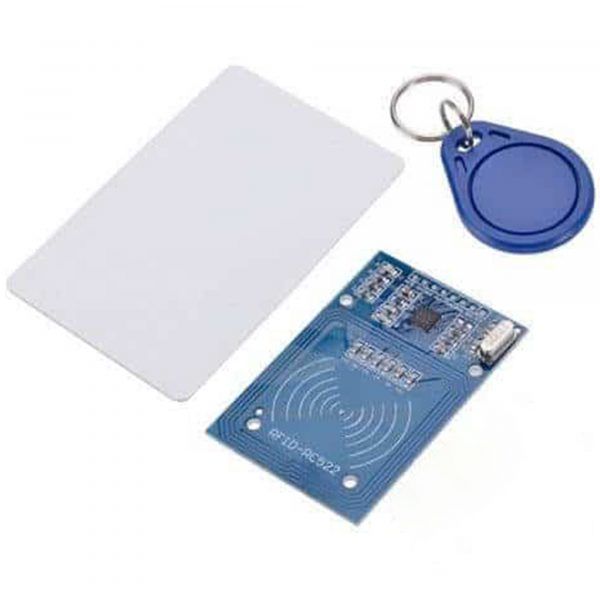

Mạch RFID RC522 NFC 13.56Mhz

MạchRFID RC522 NFC13.56Mhzsử dụng IC MFRC522 của Phillip dùng để đọc và ghi dữ liệu cho thẻ NFC tần số 13.56mhz, với mức giá rẻ thiết kế nhỏ gọn,này là sự lựa chọn hàng đầu cho các ứng dụng về ghi đọc thẻ RFID.

THÔNG SỐ MẠCH RFID RC522 NFC

• Nguồn:3.3VDC, 13 – 26mA
• Dòng ở chế độ chờ: 1013mA
• Dòng ở chế độ nghỉ: <80uA
• Tần sốsóng mang:13.56MHz
• Khoảng cách hoạt động: 0～60mm（mifare1 card）
• Giao tiếp: SPI
• Tốc độ truyền dữ liệu: tối đa 10Mbit/s
• Các loại card RFID hỗ trợ: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
• Kích thước: 40mm × 60mm

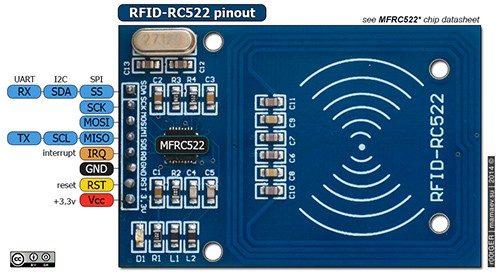

SƠ ĐỒ CHÂN:

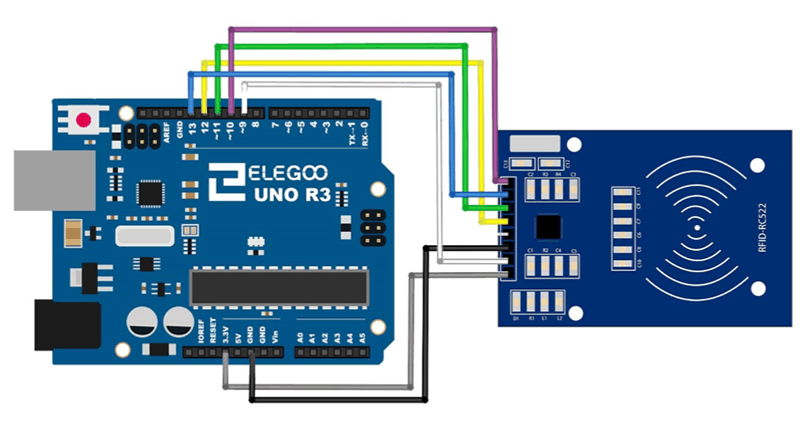

SƠ ĐỒ KẾT NỐI VỚI ARDUINO UNO:

————————CODE THAM KHẢO———————–

Thư việnMFRC522.h

/*UNOMEGA SDA (SS)1053SCK1352MOSI1151MISO1250GNDGNDGNDRST993.3V3.3V3.3V*/#include #include #define RST_PIN 9#define SS_PIN 10// Nếu dùng Arduino Mega 2560 thì đổi 10 thành 53MFRC522 mfrc522(SS_PIN, RST_PIN); void setup() { Serial.begin(9600);SPI.begin();mfrc522.PCD_Init();Serial.println("Lectura del UID");}void loop() {if(mfrc522.PICC_IsNewCardPresent()){if(mfrc522.PICC_ReadCardSerial()){Serial.print("Card UID:");for (byte i = 0; i < mfrc522.uid.size; i++){Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");Serial.print(mfrc522.uid.uidByte[i], HEX);}Serial.println();mfrc522.PICC_HaltA();}} }
