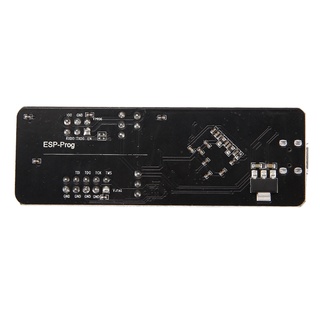

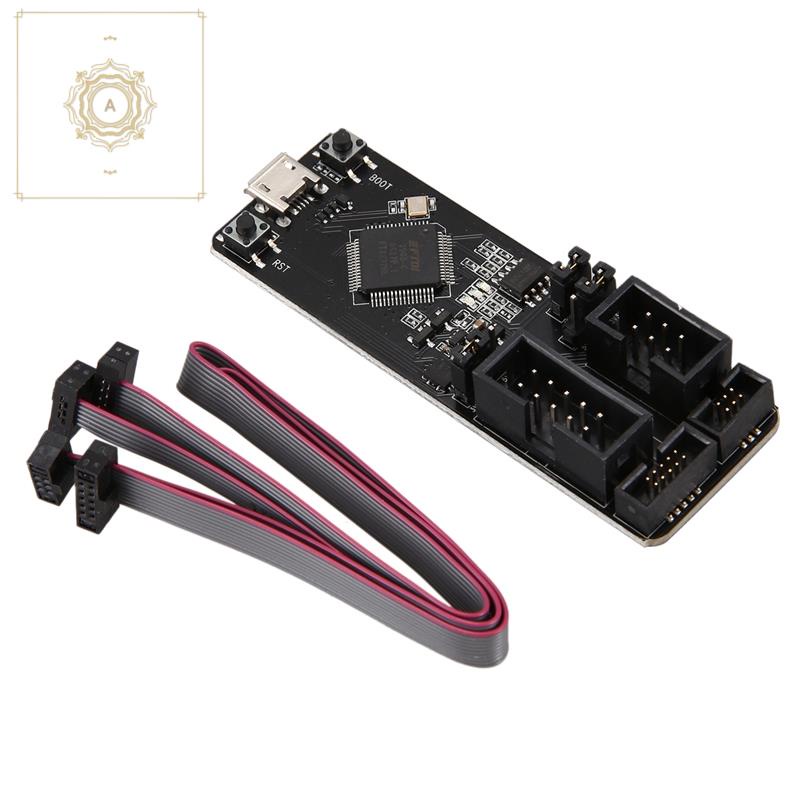

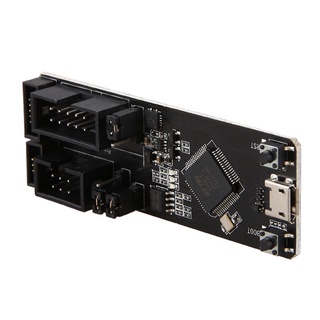

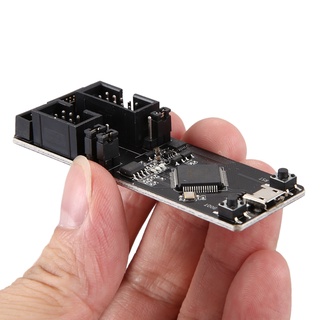

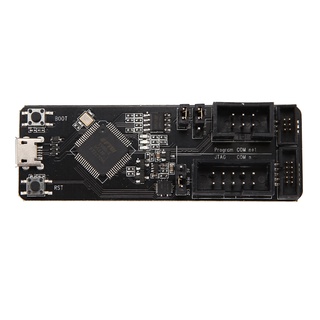

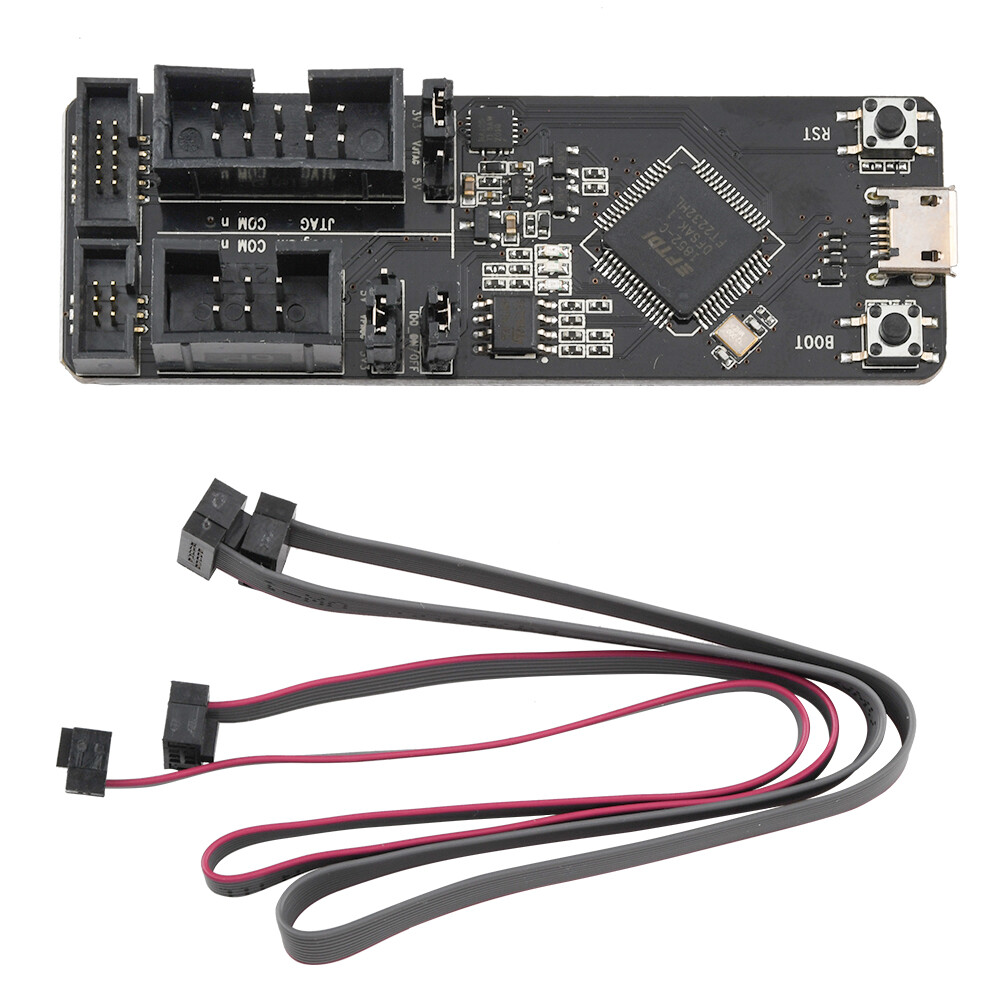

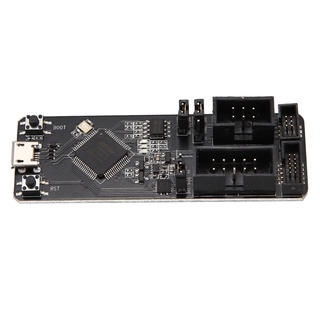

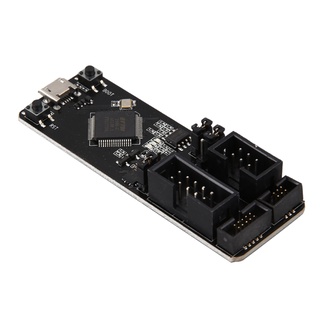

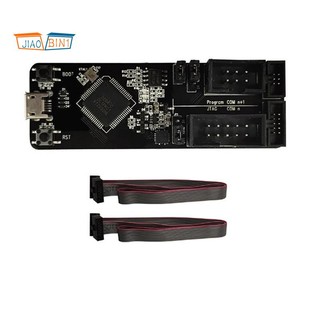

Mạch phát triển lập trình ESP32 ESP-Prog

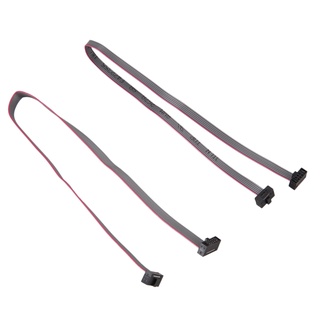

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày 1. ESP-Prog là một công cụ phát triển và gỡ lỗi với phần mềm tải xuống tự động, giao tiếp nối tiếp, gỡ lỗi trực tuyến JTAG và các chức năng khác. Chức năng giao tiếp nối tiếp và chương trình cơ sở tải xuống tự động có sẵn cho nền tảng ESP8266 và ESP32, đồng thời chức năng gỡ lỗi trong mạch JTAG có sẵn cho nền tảng ESP32. 2. ESP-Prog rất dễ sử dụng và có thể kết nối với máy tính chỉ bằng một cáp USB. Máy tính có thể nhận biết được chức năng download và 2 cổng tương ứng với chức năng JTAG. 3. ESP-Prog có thể được kết nối với bo mạch người dùng bằng cáp. Đầu nối có sẵn ở dạng gói bước 2,54 mm và 1,27 mm với thiết kế chắc chắn. Bo mạch người dùng được yêu cầu đặt các đầu nối Chương trình (6-Pin) và JTAG (10-Pin) theo thứ tự tương ứng. 4. Xem xét rằng điện áp nguồn của các bo mạch người dùng khác nhau có thể khác nhau, hai giao diện của ESP-Prog có thể chọn nguồn điện 5V hoặc 3,3V thông qua Pin Header, có khả năng tương thích nguồn mạnh. Các bước sử dụng: 1. Kết nối bảng gỡ lỗi ESP-Prog và cổng USB trên máy tính qua cáp USB. 2. Cài đặt driver chip FT2232HL ở phía máy tính. Máy tính nhận dạng hai cổng, cho biết driver đã được cài đặt thành công. 3. Sử dụng tiêu đề Pin để chọn điện áp đầu ra nguồn điện trên giao diện Chương trình/JTAG. 4. Kết nối bảng gỡ lỗi và bảng sản phẩm ESP bằng cáp màu xám. 5. Có thể tự động tải xuống và gỡ lỗi JTAG của bo mạch sản phẩm ESP32 bằng cách sử dụng các công cụ hoặc tập lệnh phần mềm chính thức. Màu đen Chất liệu: Nhựa Kích thước: 73,4mm x 25,1mm Giao diện: Chương trình; JTAG Gói hàng bao gồm: 1 x Bảng phát triển ESP-Prog Gói hàng chỉ có sản phẩm kể trên, không kèm theo sản phẩm khác. Lưu ý: Ánh sáng chụp ảnh và cách hiển thị khác nhau có thể khiến màu sắc của sản phẩm trong ảnh hơi khác so với thực tế. Sai số cho phép đo là +/- 1-3cm.
