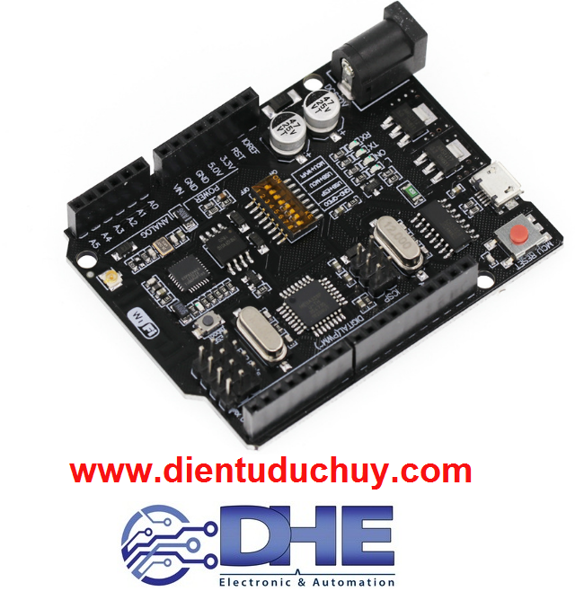

mạch phát triển arduino esp8266 wifi shield

Tổng quan về ESP8266 ESP8266 là dòng chip Low-power và là một wifi SOC nên cần rất ít linh kiện ngoài (tầm 7 thành phần) Hoạt động trong dãi nhiệt -40°C to +125°C 32-bit RISC CPU: Tensilica Xtensa LX106 hoạt động với 80 MHz 64 KiB instruction RAM, 96 KiB data RAM 64 KiB instruction RAM, 96 KiB data RAM QSPI flash ngoài – 512 KiB – 4 MiB* (có thể lên tới 16 MiB) IEEE 802.11b/g/n Wi-Fi Tích hợpTR switch, balun, LNA, power amplifier và matching network WEP hoặc WPA/WPA2 authentication, open networks 16 GPIO pins SPI, I²C, I²S interfaces với DMA (dùng chung với GPIO) UART 1 10-bit ADC Mạch tích ở High Level ESP8266EX là một trong những dòng chip tích hợp Wifi trong lĩnh vực công nghiệp. Với kích thước chỉ 5mmx5mm, ESP8266EX cần rất ít linh kiện hỗ trợ ngoài ESP8266EX được tích hợp 32-bit Tensilica MCU, các ngoại vi cơ bản, antenna switches, RF balun, khuếch đại công suất, khuếch đại nhận nhiễu thấp (low noise), bộ lọc và các modules quản lý nguồn. 32-bit Tensilica MCU ESP8266EX tích hợp vi xửa lý Tensilica L106 32-bit (MCU) là dòng chip low-power, 16-bit RSIC, tốc độ clock cao nhất là 160 MHz. Nếu hệ thống hoạt động với Real Time Operation System (RTOS) và Wi-Fi stack thì ta có khoảng 80% khả năng xử lý cho ứng dụng người dùng. Low Power Management Với những ứng dụng cho mobile, thiết bị điện tử cẩm tay và Internet of Things (IoT), ESP8266EX hoạt động với mức tiệu thụ năng lượng rất thấp với nhưng công nghệ độc quyền. Tính năng tiết kiệm năng lượng với 3 chế độ hoạt động – active mode, sleep mode và deep sleep mode, vì vậy cho phép hiện thực những thiết bị với thời lượng Pin rất lớn. Là thiết kế bền vững Hoạt động với dãi nhiệt khá rộng-40°C to +125°C (trong công nghiệp), ESP8266EX có thể hoạt động tốt trong môi trường công nghiệp. Với sự tích hợp cao, dòng chip này hoạt động với rất ít linh kiện ngoài làm tăng độ tin cậy, chặt chẽ và ổn định cao. Module ESP8266 Là mạch được thiết kế với các components khác (flash memory, antenna, LEDs…). Dựa trên kích thước và số lượng chân ra, có nhiều phiên bản cho Module này:ESP-01, ESP-02, ESP-03… Phổ biến nhất là ESP-12
