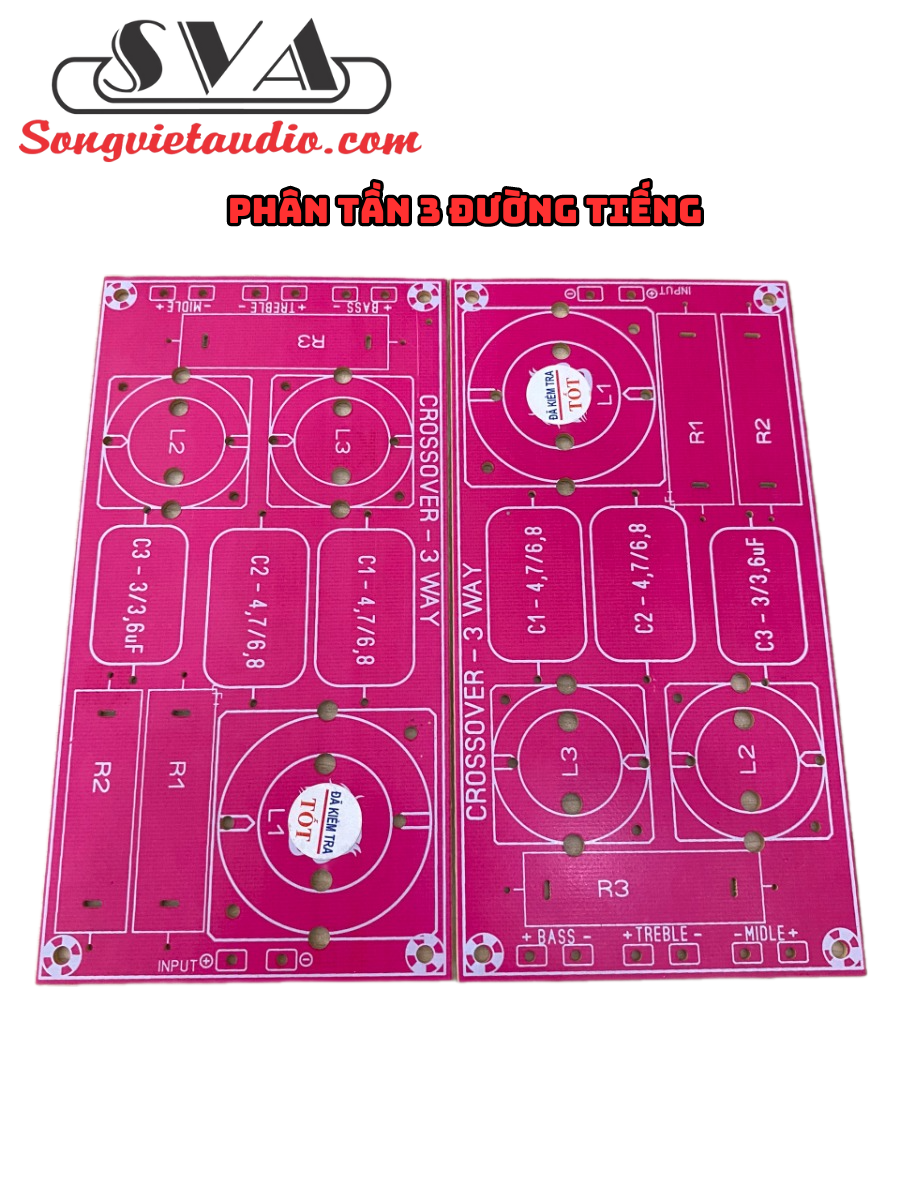

MẠCH PCB PHÂN TẦN 2 ĐƯỜNG TIẾNG VÀ 3 ĐƯỜNG TIẾNG - CẶP

MẠCH PHÂN TẦN PCB 2 ĐƯỜNG TIẾNG VÀ 3 ĐƯỜNG TIẾNG - CẶP

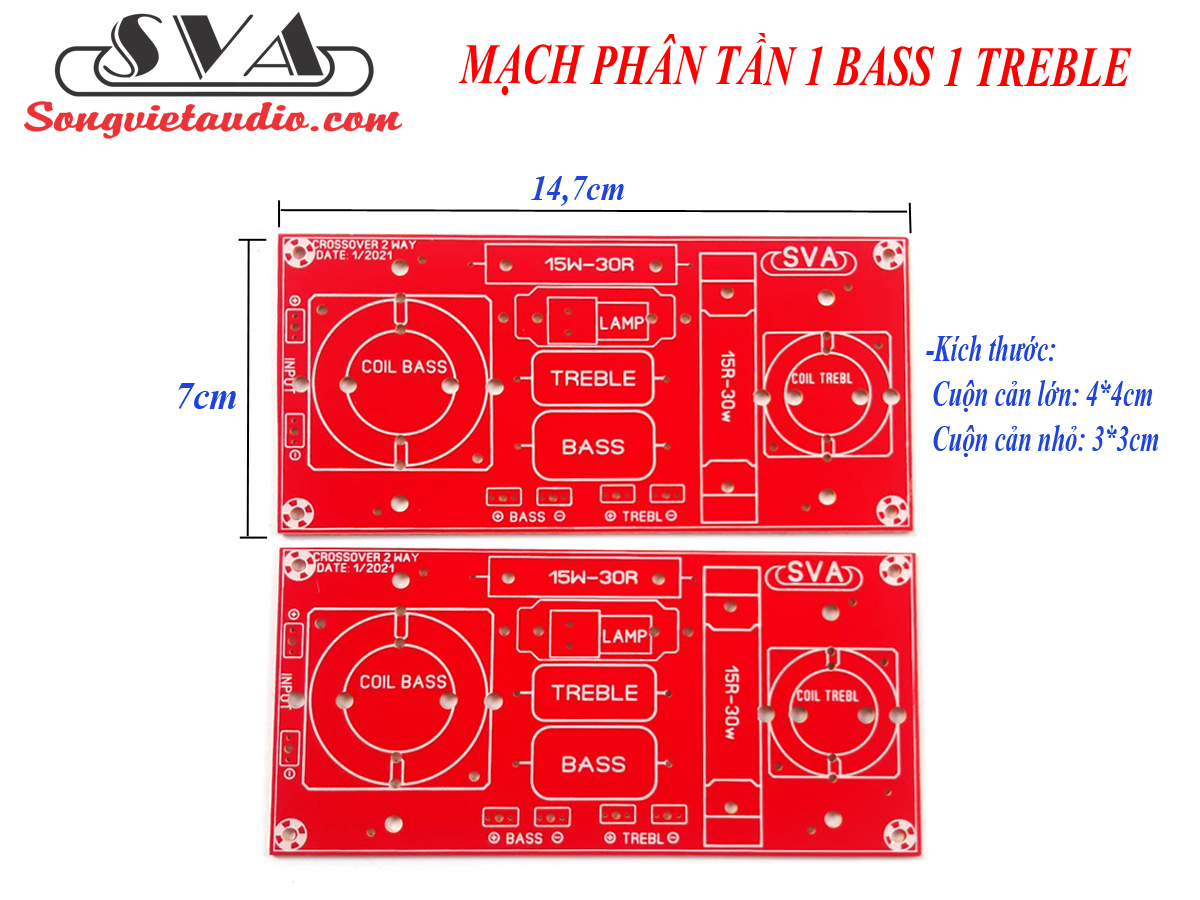

Mạch in pcb phân tần 1 bass 1 treble thông dụng nhất hiện nay,sử dụng cho hầu hết các loại loa thông dụngnhư karaoke, sân khấu, loa kéo...Ưu điểm :+ Mạch sợi Thủy tinh cứng bền đẹp.+ Thiết kế theo mạch chuẩn , đa năng, có thể tùy ý thay đổi LK+ Quý khách có thể chọn tụ lọc và cuộn cảm tùy ý cho phù hợp với loaMột số thông số tham khảo:Bậc 2, 12dB/ Octave : tần số cắt 2600Hz, L1=0,98mH, C1=7,65uF , L2=0,49mH, C2=3,8uFvới các thông số tính toán như vậy các bạn có thể điều chỉnh một chút cho phù hợpvới linh kiện có sẵn và củ loa, thùng loa. ví dụ C1 chọn tụ 6,8uF, 8,2uF còn C2 chọn từ 3,3uF đến 3,6uF(nhiều bạn cho rằng tụ cản treble 3,3uF là cao, nhưng không phải vậy, đây là phân tần bậc 2 chứ ko phải bậc 1 nhé, con tụ này phụ thuộc nhiều vào tần số cắt và cuộn cảm L2)Dưới đây là sơ đồ , các bạn có thể thay đổi cấu trúc tùy ý , mạch PCB đa năng rất dễ điều chỉnh

Kích thước: 7,1 x 14,85cm
