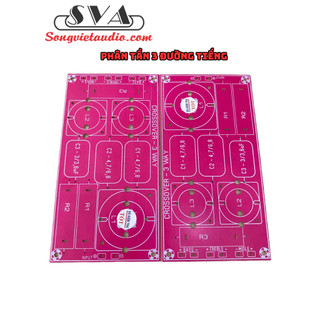

MẠCH PCB PHÂN TẦN 2 ĐƯỜNG TIẾNG, 3 ĐƯỜNG TIẾNG - CẶP

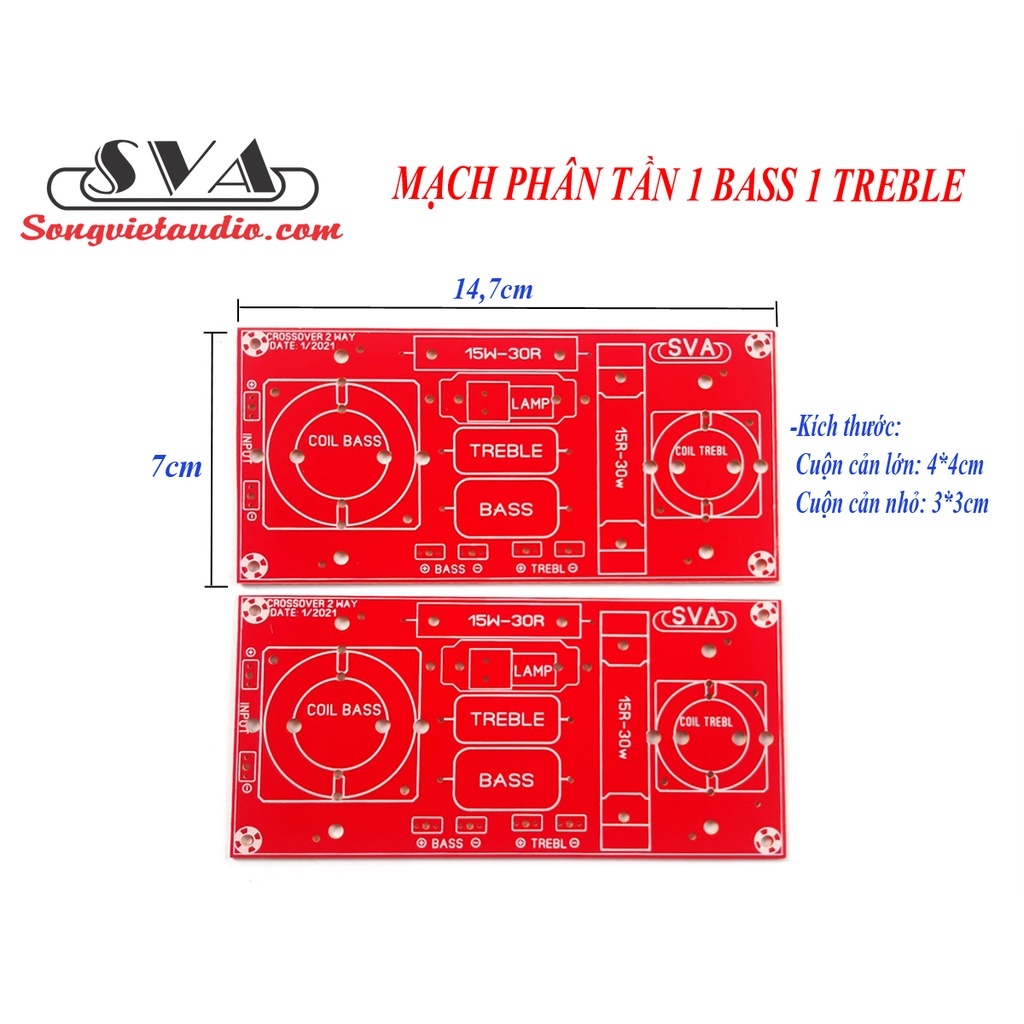

MẠCH PCB PHÂN TẦN 3WAY 2 ĐƯỜNG TIẾNG VÀ 3 ĐƯỜNG TIẾNG - CẶP Mạch in pcb phân tần 1 bass 1 treble và 1 bass 1 treble 1mid thông dụng nhất  hiện nay, sử dụng cho hầu hết các loại loa thông dụng như karaoke, sân khấu, loa kéo...  Ưu điểm : + Mạch sợi Thủy tinh cứng bền đẹp. + Thiết kế theo mạch chuẩn , đa năng, có thể tùy ý thay đổi LK + Quý khách có thể chọn tụ lọc và cuộn cảm tùy ý cho phù hợp với loa Một số thông số tham khảo:  Bậc 2, 12dB/ Octave  : tần số cắt 2600Hz, L1=0,98mH, C1=7,65uF , L2=0,49mH, C2=3,8uF  với các thông số tính toán như vậy các bạn có thể điều chỉnh một chút cho phù hợp với linh kiện có sẵn và củ loa, thùng loa. ví dụ C1 chọn tụ 6,8uF, 8,2uF   còn C2 chọn từ 3,3uF đến 3,6uF (nhiều bạn cho rằng tụ cản treble 3,3uF là cao, nhưng không phải vậy, đây là phân tần bậc 2 chứ ko phải bậc 1 nhé, con tụ này phụ thuộc nhiều vào tần số cắt và cuộn cảm L2) Dưới đây là sơ đồ , các bạn có thể thay đổi cấu trúc tùy ý , mạch PCB đa năng rất dễ điều chỉnh Kích thước:7,1 x 14,85cm ----- Xuất xứ: Việt Nam Sản xuất tại: Công ty TNHH SX TM Sóng Việt
