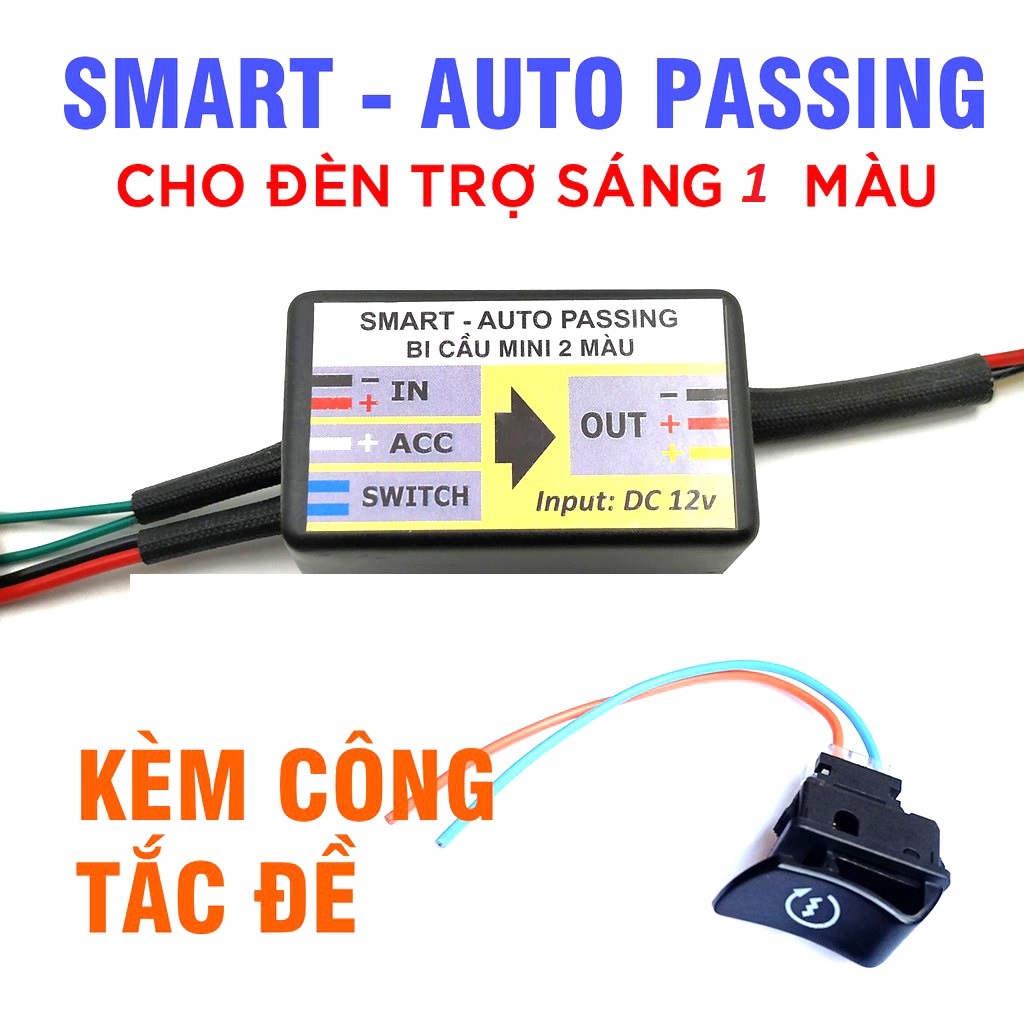

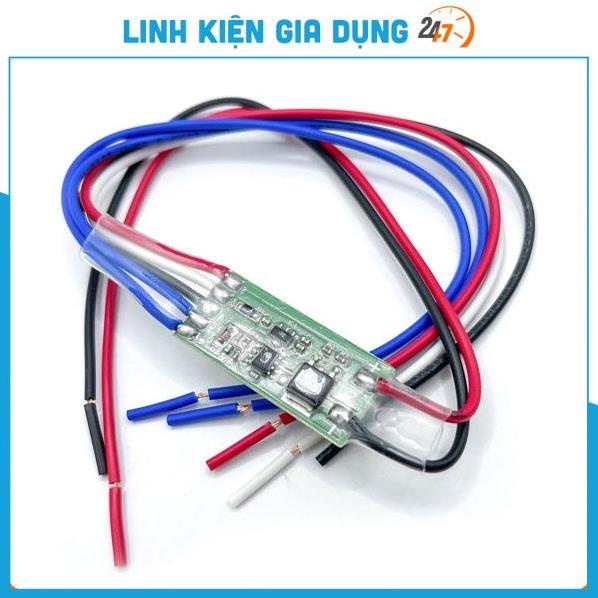

Mạch Passing 1s kiêm bật tắt đèn trợ sáng

Nội Dung

Thông số của mạch Passing 1s kiêm bật tắt đèn trợ sáng

- Chế độ Bật/Tắt: + Khi đèn tắt: nhấn 1 lần đèn passing kép. Nhấn giữ 1 giây đèn sáng. + Khi đèn sáng: Nhấn 1 lần đèn passing kép. Nhấn giữ 1 giây đèn tắt. - Mạch thiết kế nhỏ gọn, sử dụng vi điều khiển MOS công suất cao lên tới 15A ( khuyến cáo nên dùng <= 10A để mạch được bền hơn ) Tương đương với 4 đèn trợ sáng L4x. - Sản phẩm đã hàn dây được phủ sơn, bọc gen chịu nhiệt, chống nước.

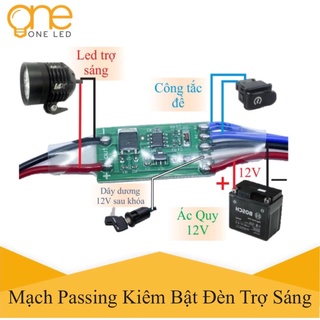

Hướng dẫn lắp đặt mạch Passing 1s kiêm bật tắt đèn trợ sáng

- Đầu ra có 2 dây đỏ (cực dương) đen (cực âm) nối với đèn trợ sáng. - Đầu vào có 5 dây: + Dây đỏ nối với cực dương (+) ắc quy. + Dây đen nối với cực âm (-) ắc quy. + Dây trắng nối với dây dương 12V sau khóa. ( Nếu bạn muốn đèn sáng khi không mở khóa thì nối dây trắng vào cực dương (+) ắc quy ). - 2 dây xanh dương nối với công tắc đề, nút nhấn, ...
