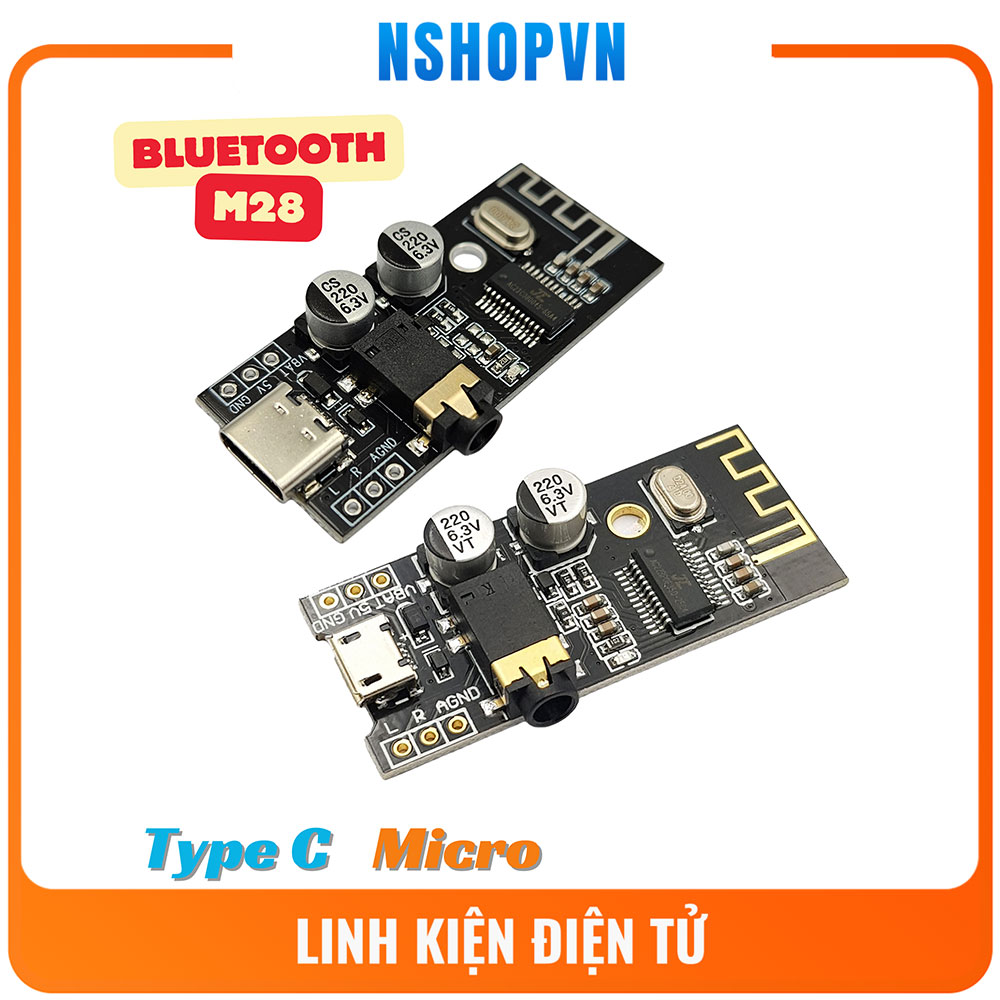

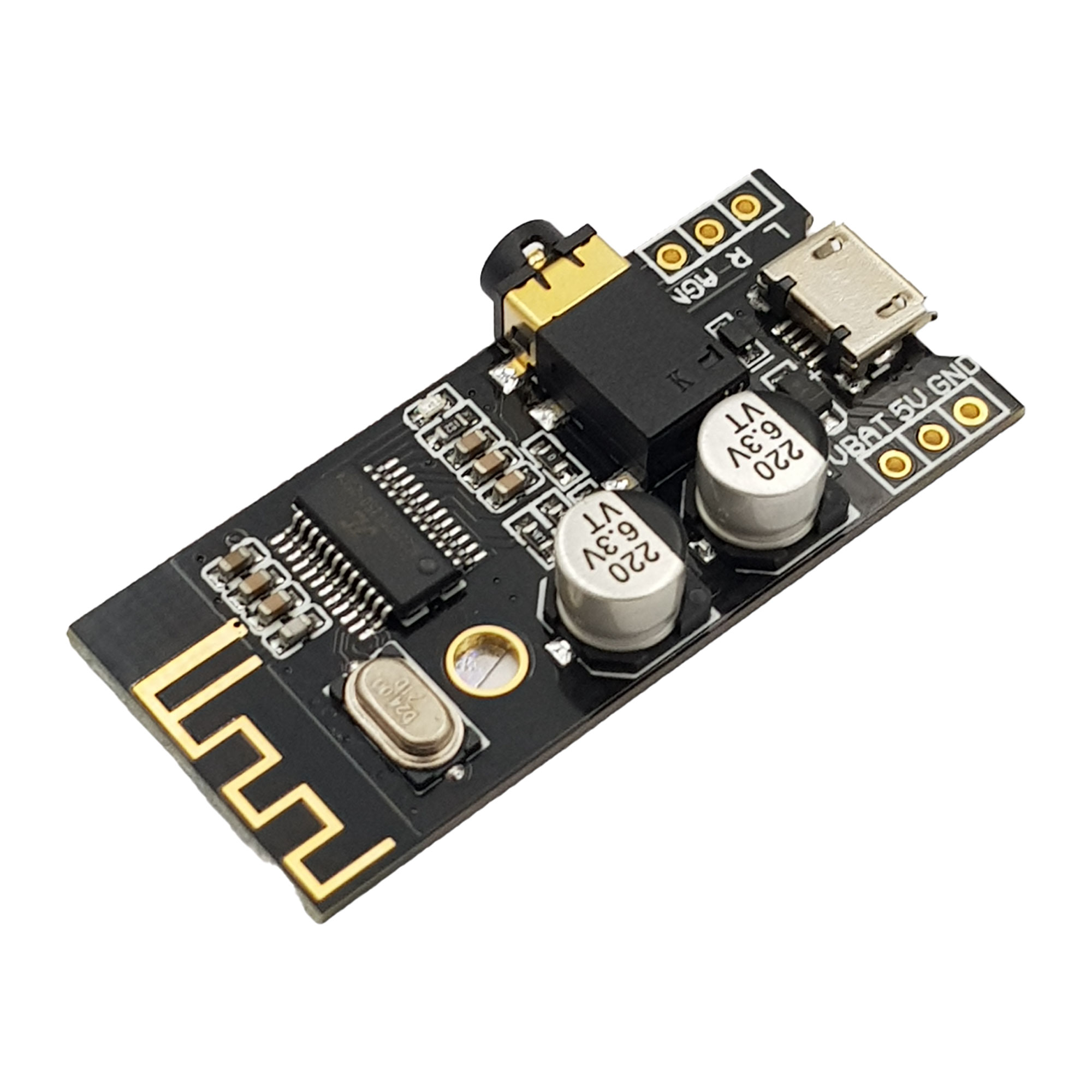

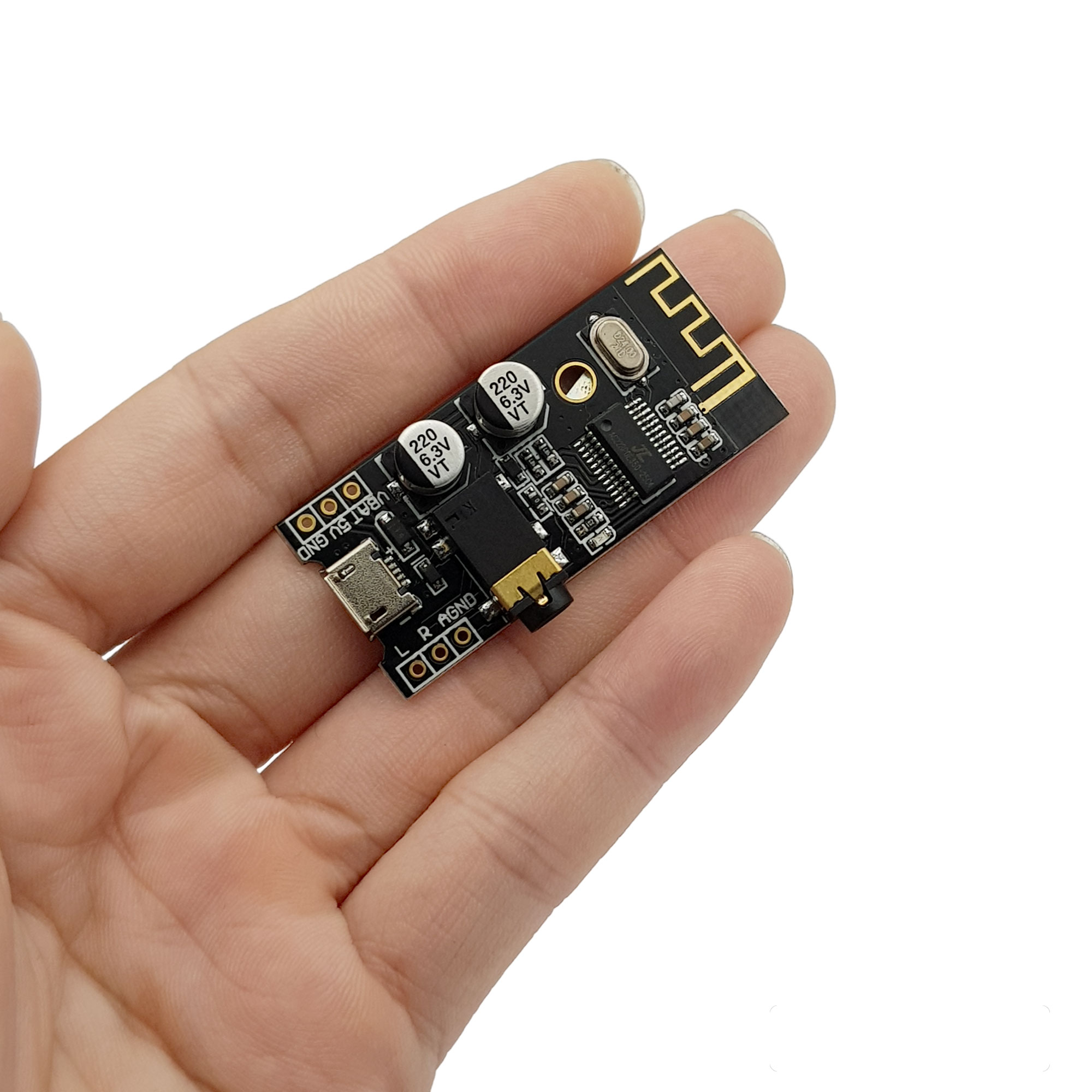

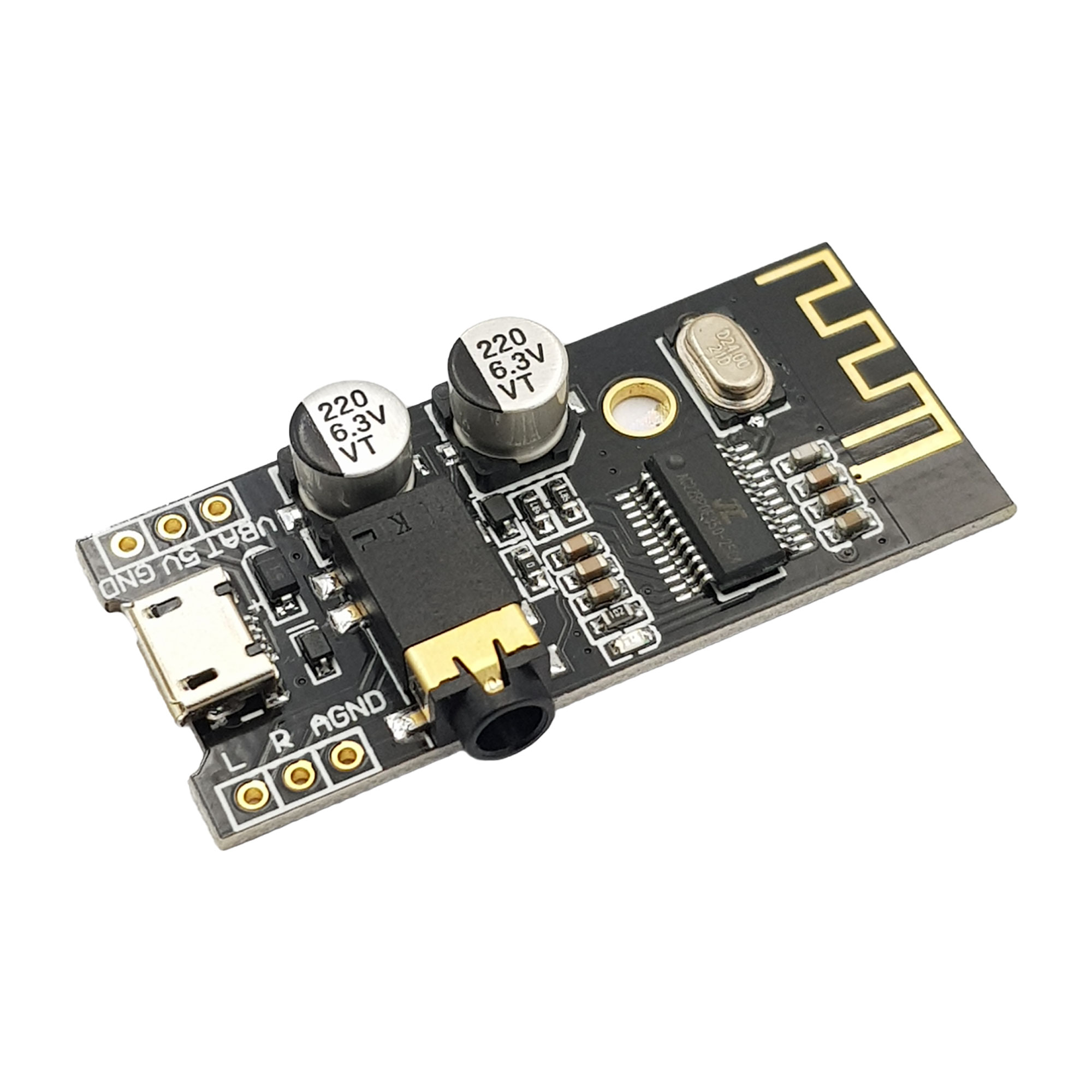

Mạch nhận tín hiệu Bluetooth âm thanh MH-M28 4.2

Chi tiết sản phẩm

Mạch nhận tín hiệu bluetooth âm thanh MH-M28 4.2, hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.

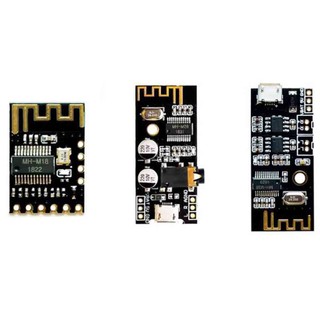

Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth. Đèn báo màu xanh mô-đun:

• Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
• Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
• Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.

THÔNG SỐ KỸ THUẬT

• Cấp nguồn 5V ở cổng Micro hoặc Type-C hoặc cổng 5V
• Cấp nguồn 3.7V ở VBAT
• Đầu ra: kết nối với mạch khuếch đại
• Giao diện đầu ra: L / R / AGND
• Bluetooth: 4.2
• Cân nặng: 5g

HƯỚNG DẪN SỬ DỤNG

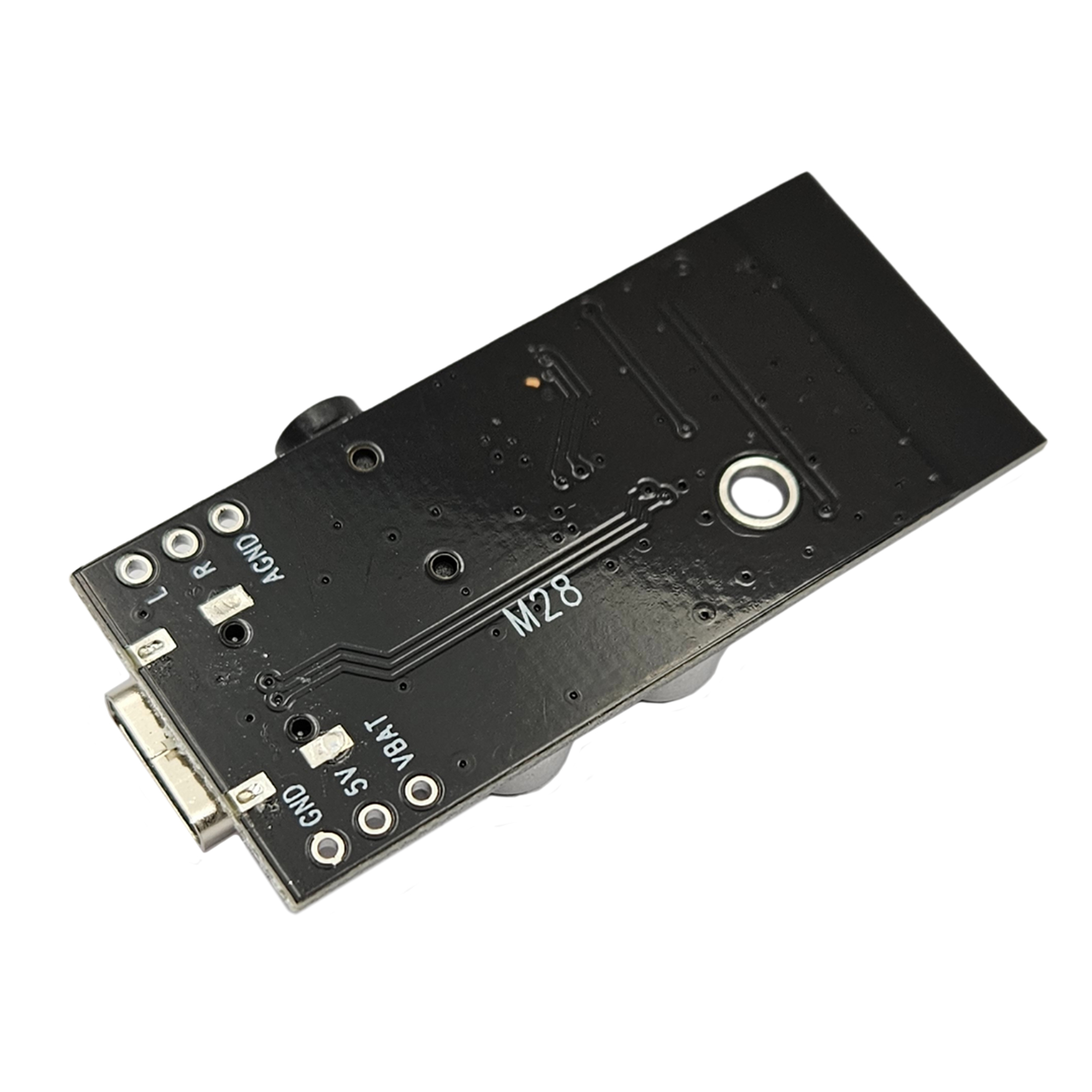

1. Cấp nguồn: Bạn có thể trực tiếp sử dụng cáp USB MICRO USB 5V hoặc USB TYPE C để cung cấp điện trực tiếp hoặc bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3.7V (như hình dưới đây). Lưu ý rằng giao diện cấp nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V, pin 3.7V được kết nối với VBAT

2. Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp với cổng âm thanh 3,5mm hoặc có thể được nối dây cho đầu vào âm thanh của bảng khuếch đại công suất (giao diện L / R / AGND có thể được nối trực tiếp như hiển thị ).
