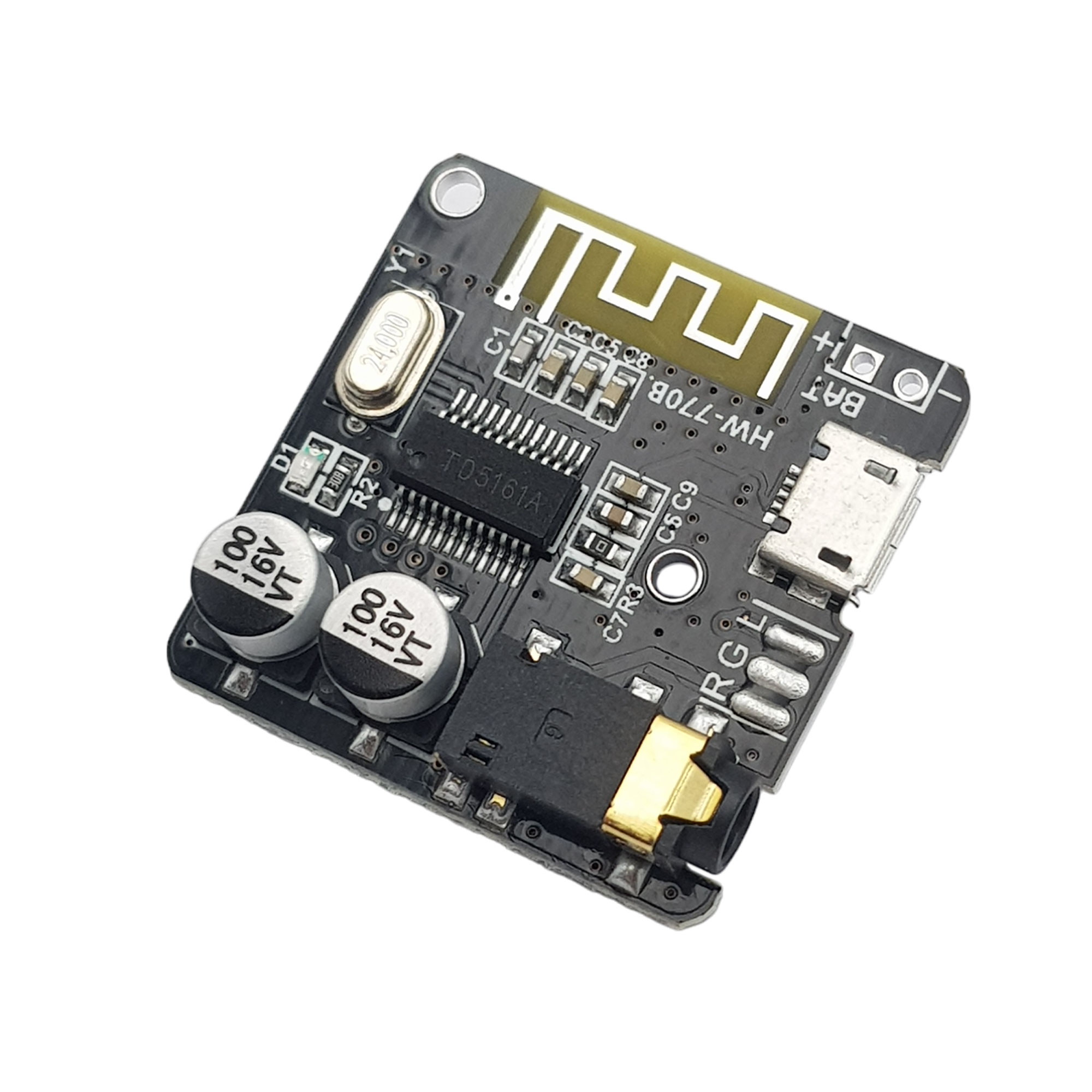

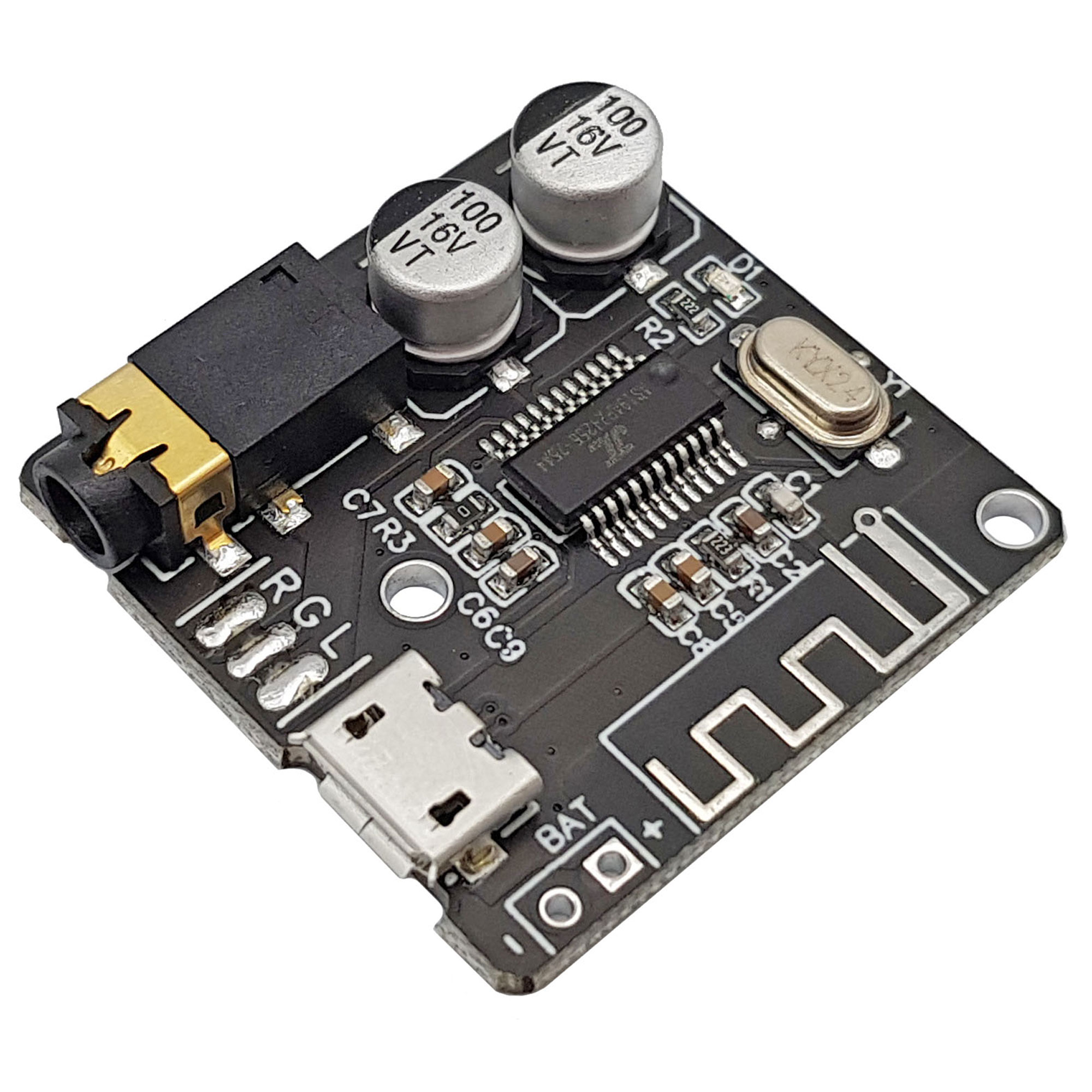

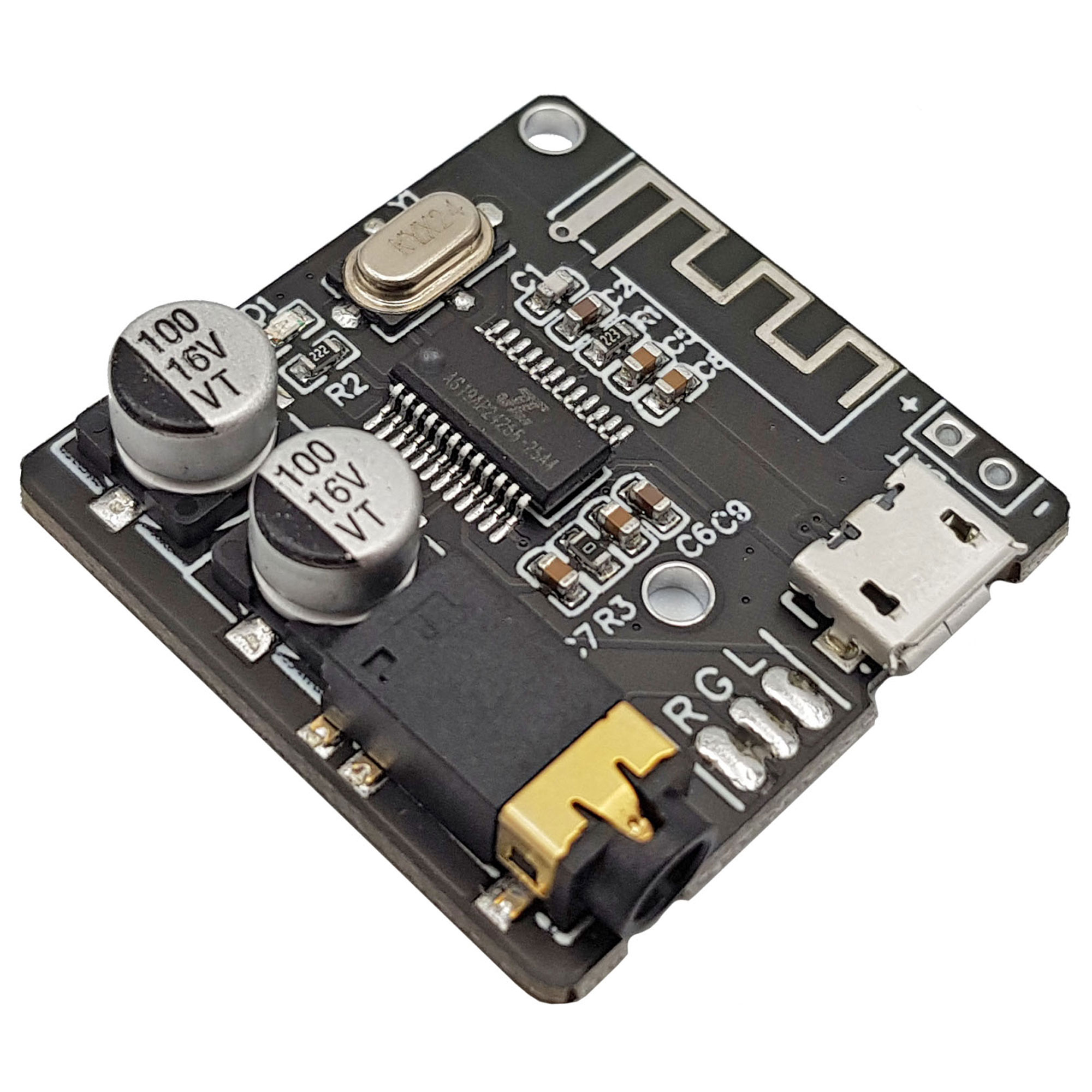

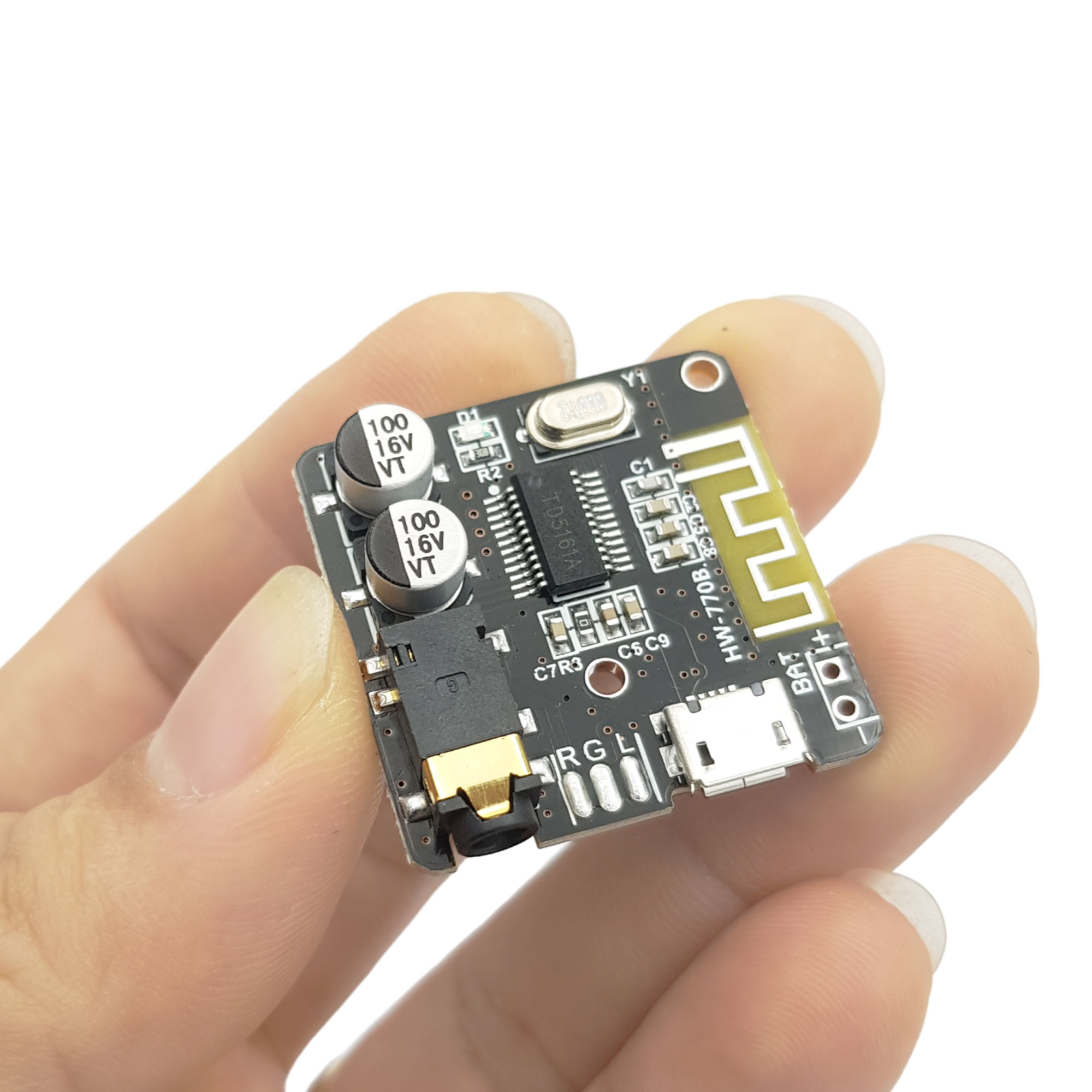

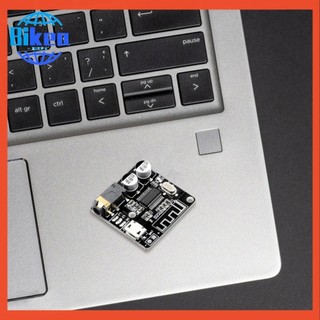

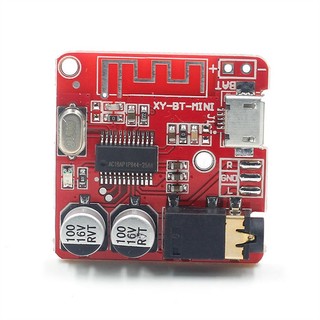

Mạch nhận tín hiệu âm thanh Bluetooth 4.1

Mạch nhận tín hiệu âm thanh Bluetooth 4.1 với đầu ra Line / Tai nghe. Khoảng cách truyền nhận liên tục 5m có thể đạt 15m trong điều kiện hoàn hảo, với tỷ lệ nhiễu tín hiệu ít nhất là 90dB và dải động 91dB và THD + N khoảng 0,03%, bộ thu bluetooth này là một lựa chọn rất tốt để truyền phát âm thanh Bluetooth chất lượng cao cho nội dung âm thanh tiêu chuẩn hoặc độ phân giải cao.

Mạch được thiết kế gồm cổng nguồn MicroUSB và 2 chân BAT+ BAT- để dùng pin (lithium, lipo). Khi cấp nguồn 5V vào cổng MicroUSB thì điện áp ở 2 chân BAT+ BAT- là 5V.

Thông số của Mạch nhận tín hiệu âm thanh Bluetooth 4.1

• Nguồn cấp 3.7V – 5V (pin lithium, bộ sạc USB, v.v...)
• Phạm vi kết nối: Thường là 5m có thể đạt đến 15m trong điều kiện hoàn hảo
• Cấu hình Bluetooth được hỗ trợ: A2DP / AVCTP / AVDTP / AVRCP / HFP
• THD+N: – 70dB
• Crosstalk: – 86dB
• DNR: 91dB
• SNR: 90 dB
• Hỗ trợ jack ra 3.5mm và đầu ra kiểu Line hàn
• Kích thước: 30 x 30mm
• Trọng lượng: 6g

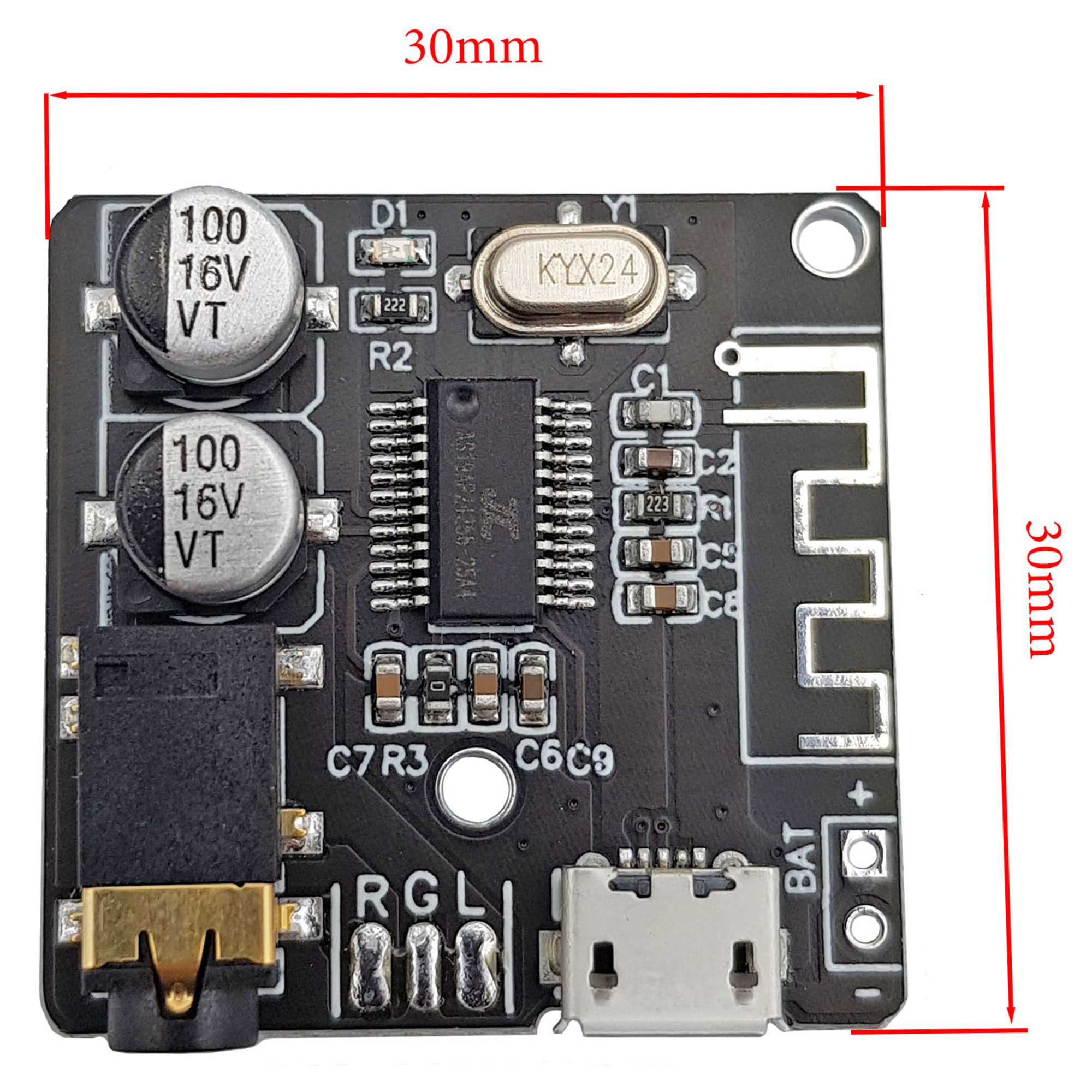

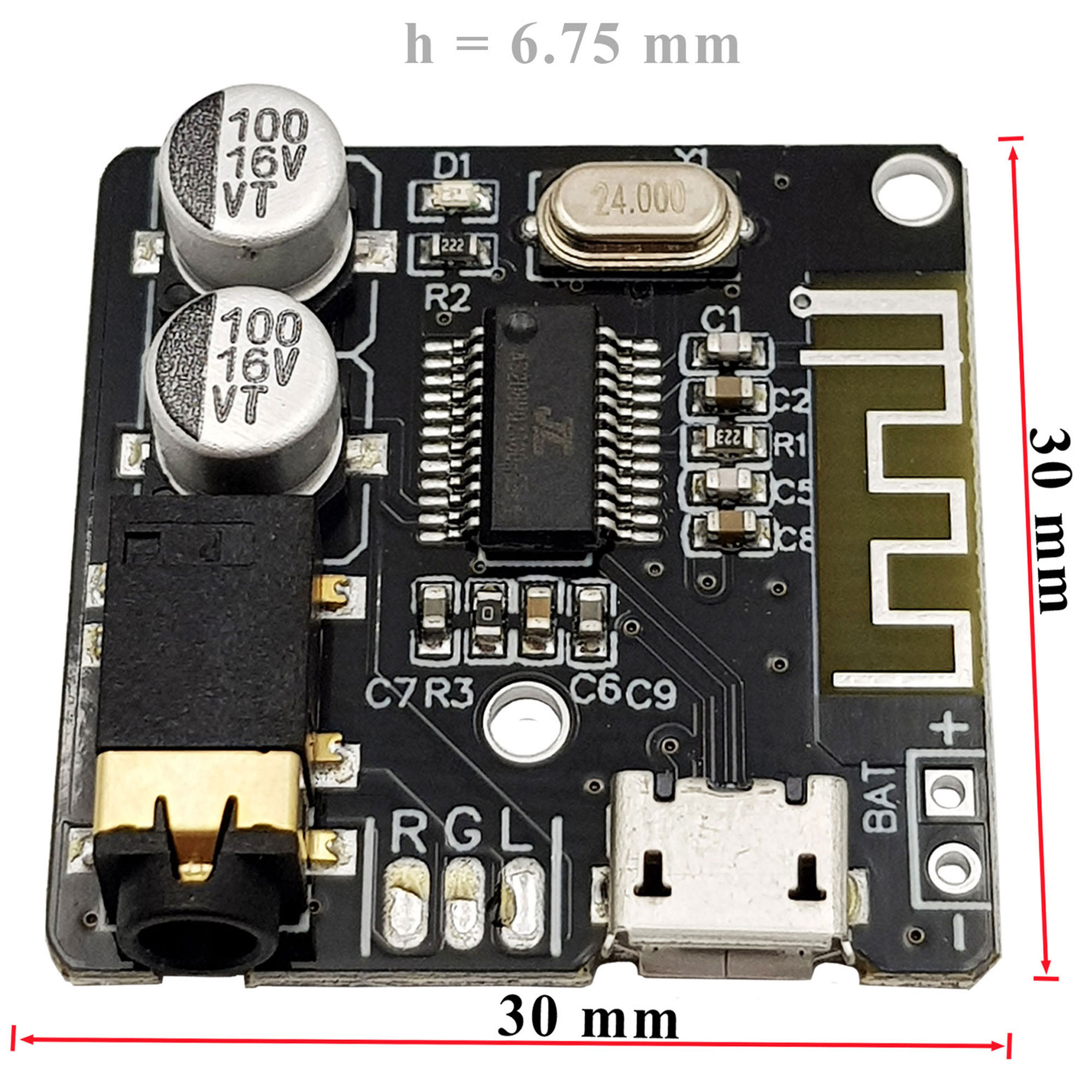

Kích thước của Mạch nhận tín hiệu âm thanh Bluetooth

Hướng dẫn sử dụng cho Mạch nhận tín hiệu âm thanh Bluetooth 4.1

• Sau khi cấp nguồn, đèn báo xanh sẽ bật mạch sẽ phát âm thanh khởi động và vào chế độ ghép nối. Từ điện thoại người dùng tìm kiếm bluetooth(tên của thiết bị giãi mã), nhấp vàođể kết nối, ở lần khởi động sau mạch sẽ tự kết nối với thiết bị kết nối trước đó, âm báo nhắc ở mỗi chế độ là khác nhau người dùng cần lưu ý đến sự khác biệt.
• Chúng tôi khuyên dùng mô-đun này làm bộ thu cho bộ khuếch đại khác, như bộ khuếch đại tai nghe hoặc công suất.Kết nối tai nghe ngay với đầu ra có thể dẫn đến âm thanh bị nhiễu nhẹ, do trở kháng tai nghe và có thể xảy ra lỗi.
