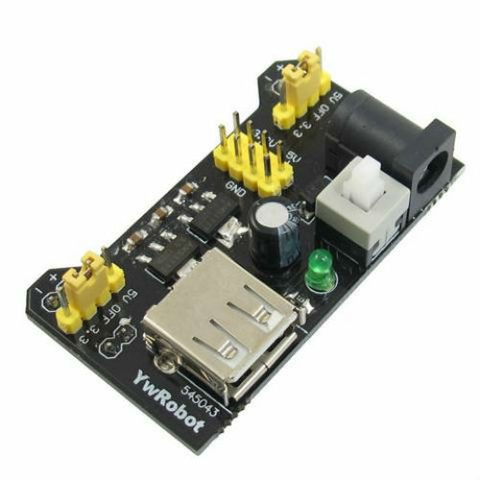

Mạch nguồn test board 5V/3.3V

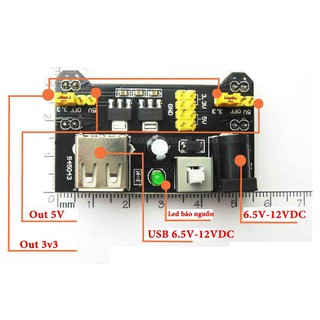

Tổng quan về Mạch Nguồn Test Board Mạch Nguồn Test Board thường được sử dụng rộng rãi trong các mạch được thược hiện trên Test Board. Có chức năng dùng để cấp nguồn cho Test Board. Mạch thiết kế nhỏ gọn, bền đẹp và tiện lợi. Với 2 loại ngõ ra 5V và 3.3V và có led báo nguồn để người dùng dễ nhận biết và kiểm tra. Board có mở rộng thêm các Header để lấy nguồn phía trên. Có công tắc chọn nguồn cấp 5V hoặc 3.V. Có thể cấp nguồn cho board qua cổng USB hay Jack DC. Thông số kĩ thuật của mạch nguồn test board: Điện áp vào: 5V - 12V DC. Điệp áp ra: 3V3 - 5V. IC nguồn chính : AMS1117-3V3 và AMS1117- 5V. Loại nguồn hạ áp LDO. Cách cấp nguồn: cấp qua adapter 5 - 12V qua cổng USB hay Jack DC. Dòng điện định mức: 1A. Nhiệt độ hoạt động trên IC: -40 đến 125° C. Nhiệt độ hoạt động trên Board: -40 đến 125° C. Loại cổng USB kết nối: USB A. Loại Jack DC kết nối: Jack DC 5.5mm x 2.1mm. Có LED xanh báo nguồn. Kích thước board mạch: 53mm x 22mm. Các lưu ý khi sử dụng mạch nguồn Test Board: Cần cẩn thận khi cắm mạch nguồn Test Board vào Test Board cho phù hợp các chân gắn. Vì nếu không cẩn thận khi ta gắng không khớp sẽ không vào. Nếu cố gắng ấn mạnh sẽ có nguy cơ bị quẹo hoặc gãy chân. Cần cẩn thận cắm đúng các cực dương và cực âm với Test Board. Điều này sẽ tạo thuận lợi cho việc cấp nguồn và kết nối nguồn trên Test Board. Tránh được các trường hợp bị ngược cực gây chạm chập mạch.
