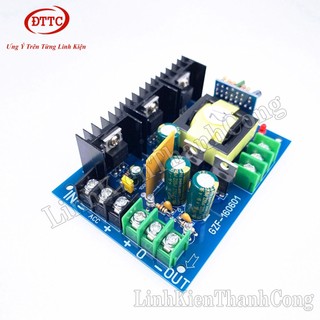

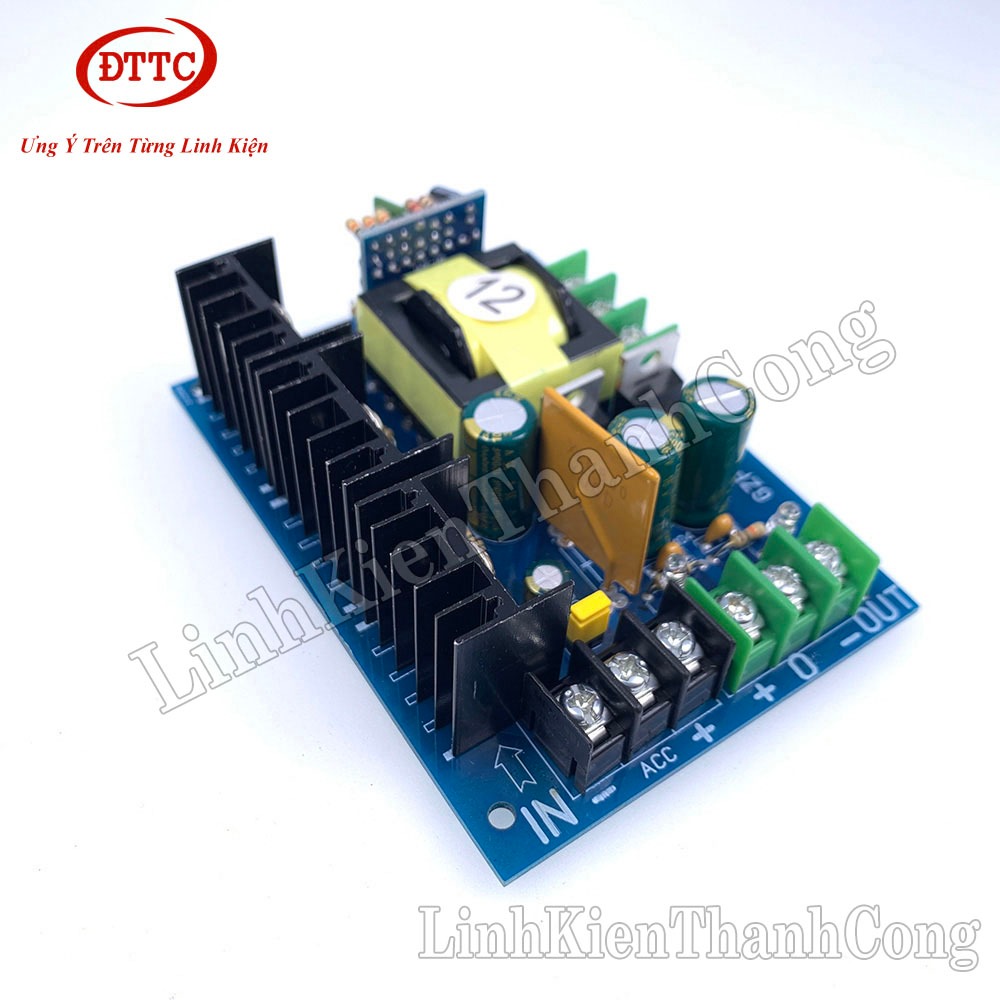

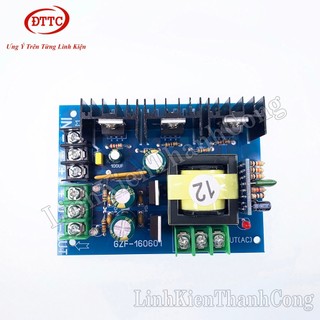

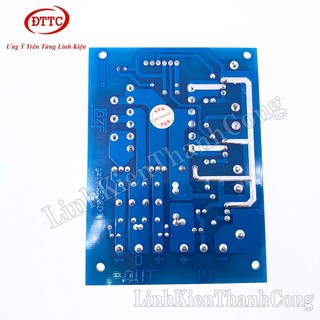

Mạch Nguồn Đối Xứng 24VDC Ra ±12VDC

TÍNH NĂNG SẢN PHẨM - Mạch nguồn đối xứng 24VDC là sản phẩm chuyên dùng để cung cấp đầu ra đối xứng +12V hay -12V cho các sản phẩm điện tử như âm ly, loa,...  - Sản phẩm được thiết kế chắc chắn, kích thước nhỏ rất phù hợp và thuận tiện khi sử dụng - Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp. THÔNG SỐ KĨ THUẬT - Điện áp đầu vào: 24VDC - Điện áp đầu ra:    + 1 cổng +/- 12 volt DC    + 1 cổng ra tín hiệu xung vuông 36V (20Khz) - Công suất đầu ra tối đa: 150W - Dòng tiêu thụ của mạch: 0.1 - 13A - Có led báo nguồn đầu ra DC, AC - Kích thước mạch: 9.5 x 7 x 2.6cm HƯỚNG DẪN ĐẤU NỐI Bước 1: - Kết nối điện áp đầu vào 24VDC tại 2 vị trí IN + và vị trí IN - + Kết nối cực dương đầu vào tại vị trí IN + + Kết nối cực âm đầu vào tại vị trí IN - Bước 2: - Kết nối đầu ra điện áp ± 12VDC tại 2 vị trí OUT+ và OUT - + Cực dương đầu ra là OUT + + Cực âm đầu ra tùy theo nguồn, kết nối vị trí 0 và vị trí OUT + cho ra +12VDC, kết nối vị trí OUT - và vị trí 0 cho ra điện áp - 12VDC ---------------------------------------------- "Linh Kiện Thành Công" luôn cam kết: - Sản phẩm đúng với hình ảnh đã đăng. - Tất cả các sản phẩm được kiểm tra trước khi giao - Tư vấn & hỗ trợ kỹ thuật miễn phí khi khách hàng mua sản phẩm. - Hoàn tiền 100% nếu sản phẩm không giống hình ảnh hoặc lỗi do nhà sản xuất. - Giá tốt nhất thị trường, Dịch vụ sau bán hàng luôn làm hài lòng khách hàng khó tính nhất. -------------------------------------------------------------------------------------------------------------------------------------- Quý khách hàng cần lưu ý: - Cần có những kiến thức cơ bản về Điện tử trước khi đặt mua hàng (Phân biệt được linh kiện cơ bản, chiều cắm của linh kiện (nếu có)…) - Đối với các loại linh kiện, bo mạch hoặc module: Vui lòng kiểm tra kỹ mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc. - Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch - Linh Kiện Thành Công sẽ không bảo hành những trường hợp: + Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch... + Sử dụng không đúng điện áp... + Các tác nhân hàn, cậy, làm biến dạng mạch...
