Mạch nguồn AC-DC Mini 220V-5V 2A

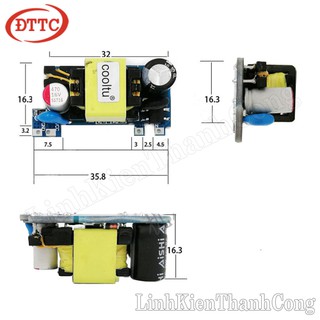

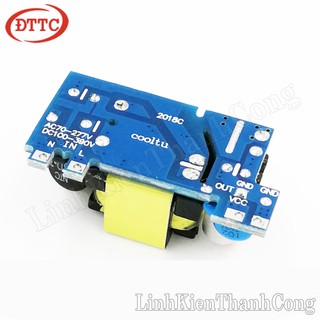

TÍNH NĂNG SẢN PHẨM - Nguồn Adapter có vai trò chuyển đổi điện áp xoay chiều AC thành điện áp 1 chiều DC phục vụ cho các thiết bị công nghệ hiện đại ngày nay. - Mạch Nguồn Không Vỏ AC-DC là một loại nguồn xung, có thể chuyển đổi từ 220VAC sang 5VDC, thường được sử dụng để cấp nguồn cho các thiết bị như: Tivi box, Camera, Switch, các bo mạch điều khiển, module điều khiển sử dụng nguồn bên ngoài... - Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ nguồn phù hợp. THÔNG SỐ KĨ THUẬT - Phân loại: Nguồn xung - Điện áp đầu vào: 100 - 220VAC, 50 - 60Hz - Điện áp đầu ra: 5VDC - Dòng điện tối đa đầu ra: 2A - Chất liệu mạch in: FR4 chất lượng cao - Kích thước: 35.8 * 19.5 * 16.3 mm (dài * rộng * cao) HƯỚNG DẪN ĐẤU NỐI Bước 1: - Kết nối điện áp đầu vào 100 - 220VAC tại 2 vị trí AC1 và AC2 Bước 2: - Kết nối đầu ra tại 2 vị trí VCC và GND trên mạch + Cực dương đầu ra tại vị trí VCC + Cực âm đầu ra tại vị trí GND - Chú ý: Quá trình đấu nối và sử dụng phải cẩn thận vì làm việc trực tiếp trên điện áp 220VAC ---------------------------------------------- "Linh Kiện Thành Công" luôn cam kết: - Sản phẩm đúng với hình ảnh đã đăng. - Tất cả các sản phẩm được kiểm tra trước khi giao - Tư vấn & hỗ trợ kỹ thuật miễn phí khi khách hàng mua sản phẩm. - Hoàn tiền 100% nếu sản phẩm không giống hình ảnh hoặc lỗi do nhà sản xuất. - Giá tốt nhất thị trường, Dịch vụ sau bán hàng luôn làm hài lòng khách hàng khó tính nhất. -------------------------------------------------------------------------------------------------------------------------------------- Quý khách hàng cần lưu ý: - Cần có những kiến thức cơ bản về Điện tử trước khi đặt mua hàng (Phân biệt được linh kiện cơ bản, chiều cắm của linh kiện (nếu có)…) - Đối với các loại linh kiện, bo mạch hoặc module: Vui lòng kiểm tra kỹ mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc. - Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch - Linh Kiện Thành Công sẽ không bảo hành những trường hợp: + Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch... + Sử dụng không đúng điện áp... + Các tác nhân hàn, cậy, làm biến dạng mạch...
