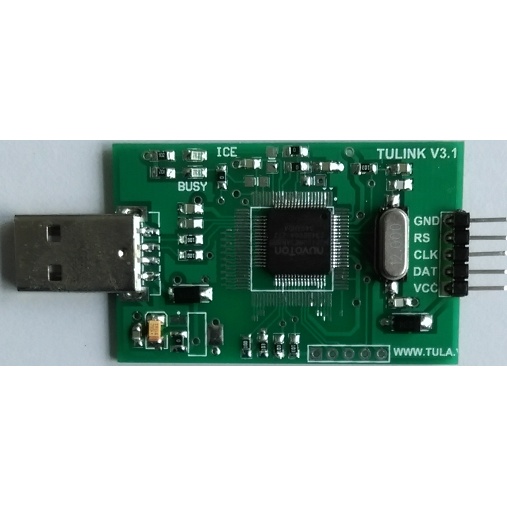

Mạch nạp NuLink-TULA

Nu-Link TULA: Mạch nạp MCU8051/ARM tích hợp Kit phát triển ARM Cortex-M Mạch này do Công ty TULA thiết kế và chế tạo trên cơ sở của mạch nạp Nu-Link Me của hãng Nuvoton nhằm nội địa hoá và để giảm giá thành, hỗ trợ tốt nhất cho người dùng tại Việt Nam. Mạch này giống hệt chức năng của mạch Nu-Link Me của hãng Nuvoton: Hỗ trợ khả năng nạp trình & debuger cho các MCU 32-bit lõi ARM Cortex-M và thế hệ chip MCU 8-bit lõi 8051 (1T) mới nhất của hãng Nuvoton. Mạch Nu-Link-TULA có 2 chức năng trong 1: + Chức năng mạch nạp ICP/ISP: dùng phần mềm nạp của Nuvoton (ICP Programming Tool,ISP Programming Tool) hoặc chức năng nạp Flash trên Keil, IAR (cần cài thêm Nulink driver cho Keil, IAR). + Chức năng debugger: cài đặt Nu-Link_Keil_Driver của Nuvoton để tích hợp phần mềm nạp Nulink vào Keil hoặc IAR để thực hiện chức năng nạp Flash và chức năng debugger trực tiếp trên các phần mềm này. Tham khảo cách làm ở tài liệu về MCU N76E003 ở website TULA. Vui lòng xem hướng dẫn chi tiết sử dụng mạch này qua tài liệu do Công ty TULA soạn tại đây Hướng dẫn sử dụng bo mạch NU-LINK-TULA Sử dụng mạch:(chi tiết như tài liệu hướng dẫn của TULA) * Sử dụng mạch này như một Kit phát triển: để nạp phần mềm (firmware) ứng dụng cho mạch Kit có 2 cách sau: 1. Nạp phần mềm ứng dụng cho chip mạch qua cổng USB: - Cắm cổng USB của mạch vào cổng USB của máy tính PC. - Chạy phần mềm điều khiển nạp ISP trên PC của hãng Nuvoton. - Điều khiển phần mềm nạp ISP nêu trên để nạp phần mềm ứng dụng của người dùng cho Kit thông qua cổng giao tiếp USB. - Nạp kết thúc thì bỏ mạch ra khỏi cổng PC của máy tính rồi cắm lại cổng USB hoặc cấp nguồn cho mạch để thực thi ứng dụng. 2. Nạp phần mềm ứng dụng cho chip mạch bằng mạch nạp Nu-Link: Ta có thể dùng một mạch nạp NuLink-TULA khác hoặc một mạch nạp Nu-Link/ Ulink/ Jlink bất kỳ để nạp dữ liệu phần mềm firmware cho chip MCU trên Kit mạch NuLink-TULA này qua giao diện nạp đã được tạo sẵn trên Kit. * Sử dụng mạch làm mạch nạp Nu-link để nạp trình phần mềm cho mạch ứng dụng khác: Theo mặc định, khi mua mạch này về thì mạch đã được nạp firmware để làm việc theo chức năng mạch nạp Nu-Link rồi. Còn khi bạn đã nạp firmware của riêng mình vào rồi để dùng chức năng Kit phát triển mà bạn muốn dùng nó làm mạch nạp thì bạn mới cần nạp lại phần mềm điều khiển nạp Nu-Link. Khi đó, hãy tiến hành nạp firmware điều khiển của mạch nạp Nu-link vào cho chip của mạch bằng cách nạp thứ 2. nêu trên (nạp bằng sử dụng một mạch nạp Nu-Link khác).
