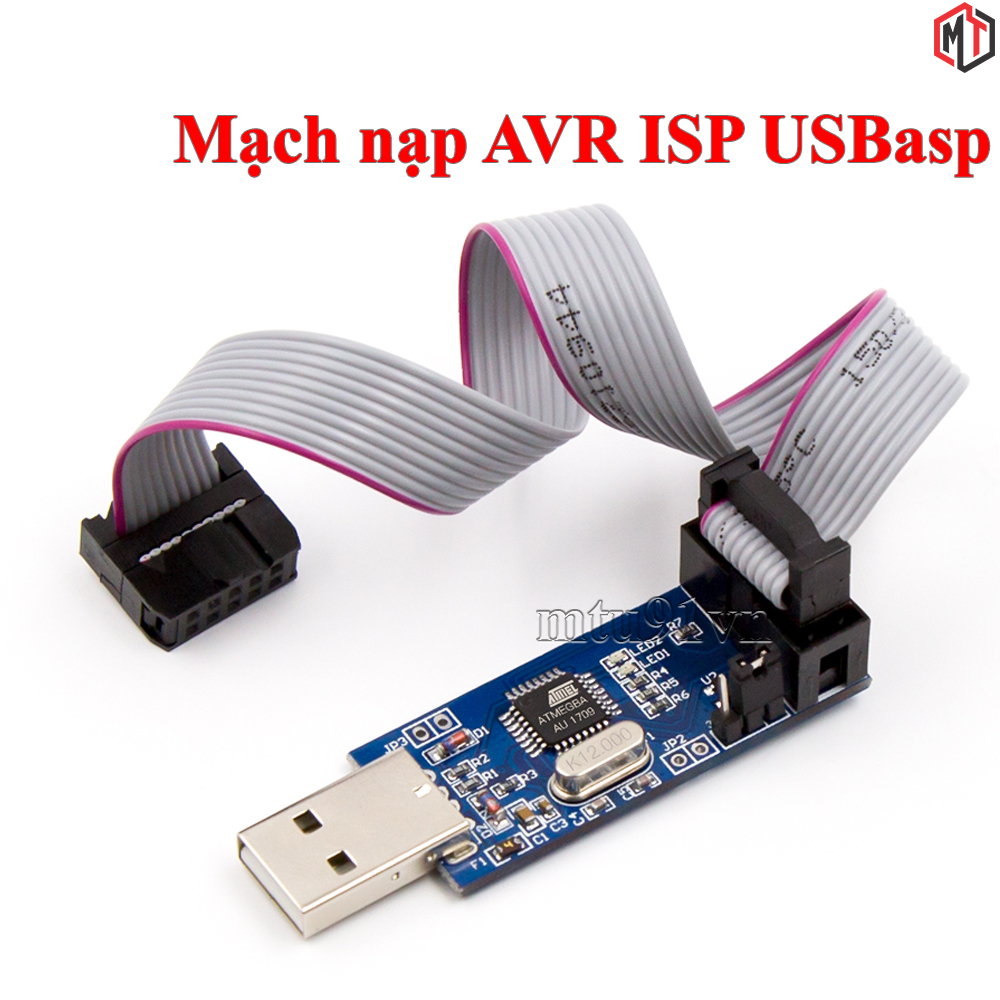

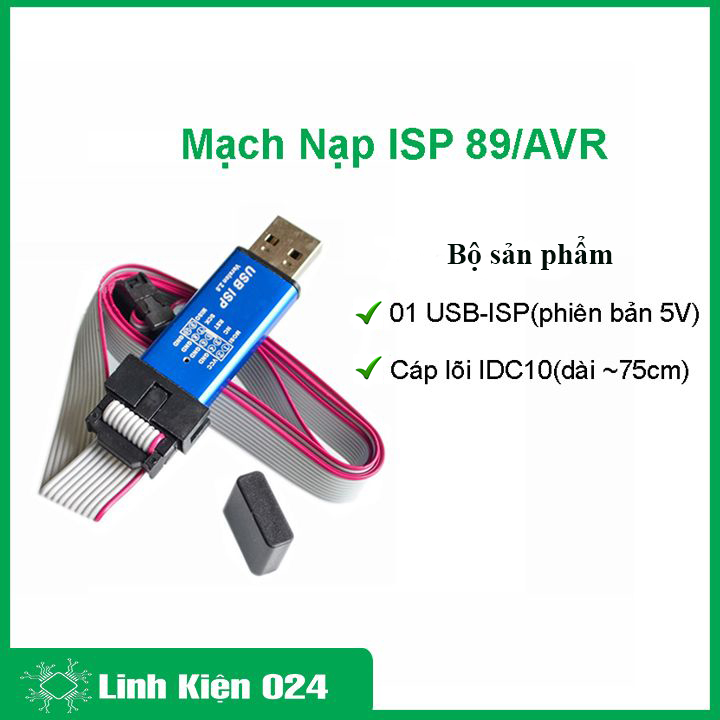

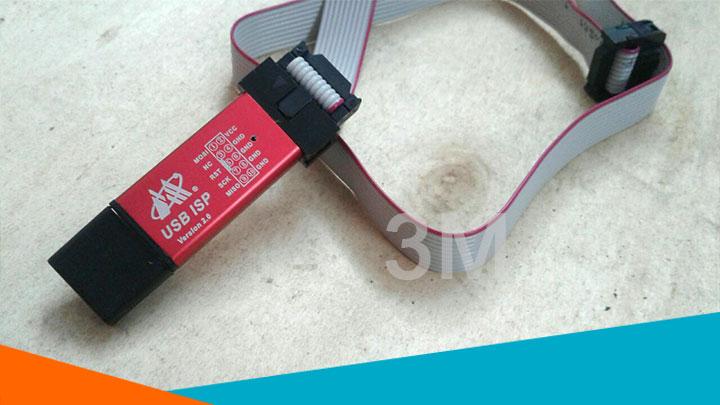

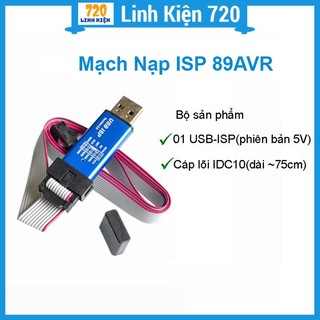

Mạch Nạp ISP 89/AVR

Các loại vi điều khiểnMạch Nạp CổngUSBISP 89/AVRhỗ trợ :

• Mạch nạpUSB isp là phiên bản nạp tốc độ cao cho AVR Và 89S..Mạch nạp chạy trên tích hợp trên WinXP,WIN7, và Win8 .

• ATTiny12, ATTiny13, ATTiny15, ATTiny24, ATTiny25
• ATTiny26, ATTiny2313, ATTiny44, ATTiny45, ATTiny84
• ATTiny85, AT90S2313, AT90S2323, AT90S2343, AT90S1200
• AT90S8515, AT90S8535, ATMEGA48, ATMEGA8, ATMEGA88
• ATMEGA8515, ATMEGA8535, ATMEGA16, ATMEGA162
• ATMEGA163, ATMEGA164, ATMEGA165, ATMEGA168
• ATMEGA169, ATMEGA169P, ATMEGA32, ATMEGA324
• ATMEGA325, ATMEGA3250, ATMEGA329, ATMEGA3290
• ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645
• ATMEGA6450, ATMEGA649, ATMEGA6490, ATMEGA128
• ATMEGA1280, ATMEGA1281, ATMEGA2560, ATMEGA2561
• AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM3
• AT89S51, AT89S52

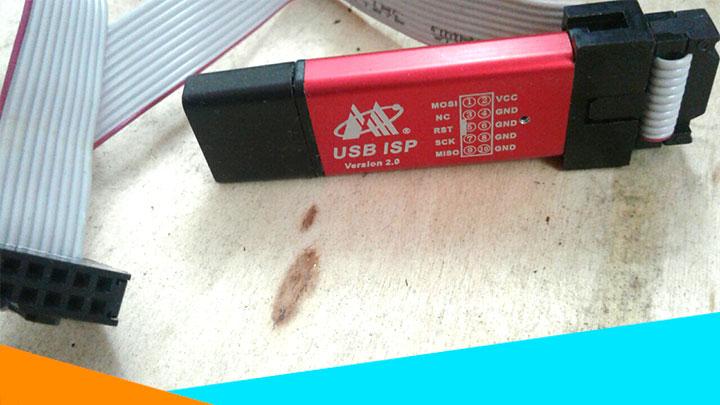

Sơ đồ chân củaMạch Nạp ISP 89/AVR:

• -Nạp cho epprom 24Cxx

• -(RST)MCLR-Not Connect

• -VDD-Vcc

• -GND-Vss

• -(MISO)PGD-Not Connect

• -(SCK)PGC-SCL

• -(MOSI)AUX-SDA

Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.

Hướng dẫn nạp bằngMạch Nạp ISP 89/AVR

A.Cài đặt

1.Link tải phần mềm nạp chương trình cho 89 và AVR với mạch nạpUSB ISP

http://adf.ly/5459348/progisp-172

2.Cài driver đối với window 8 và window 10

https://www.youtube.com/watch?v=jvLCzDtTfvU

B.Nạp chương trình

1.Nạp chương trình cho 8051

Bước 1

Bước 2:

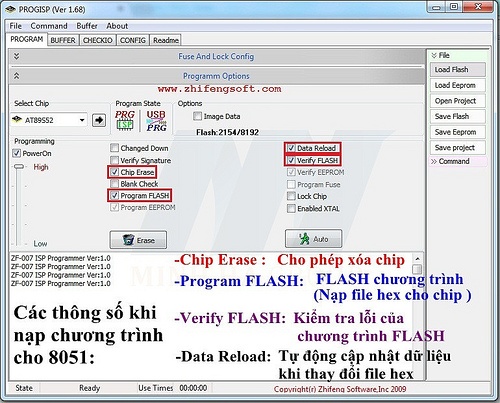

Bước 3 : (Mang tính chất giải thích)Các thông số quan trọng khi nạp chương trình cho 8051tự độngTích (V)bạn không cần thay đổi gì cả

Bước 4

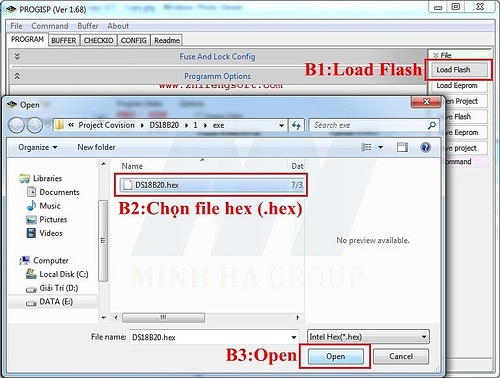

Bước 5:Nạp chương trìnhLoad Flashfile hex trong chương trình của bạnOpen

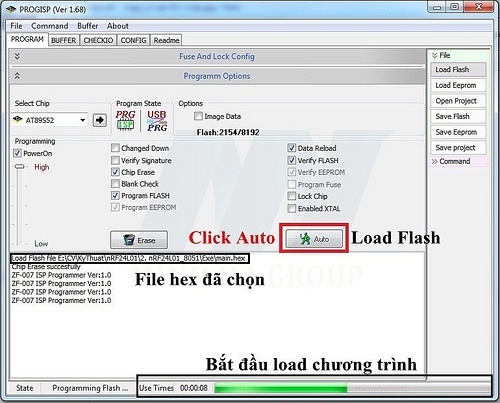

Bước 6: Load chương trình.Click Auto

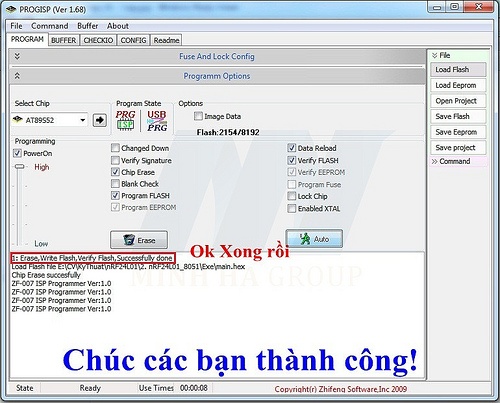

Bước 7:Hoàn thành.Erase,Write Flash,Verify Flash,Successfully done

2.Nạp chương trình cho AVR

Điều khác nhau cơ bản giữa ATmega8 vàATmega16 (hoặc 32)là:

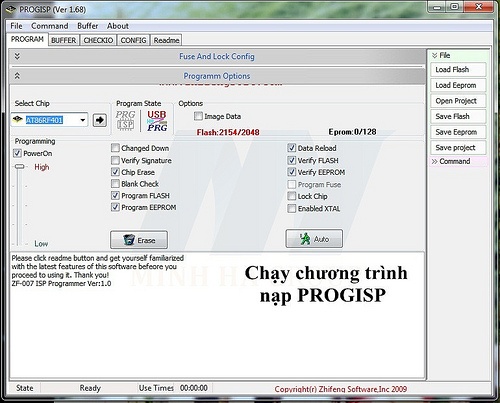

Bước 1: Chạy chương trình nạp Progisp

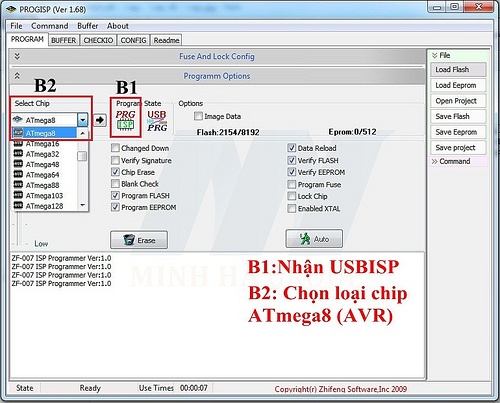

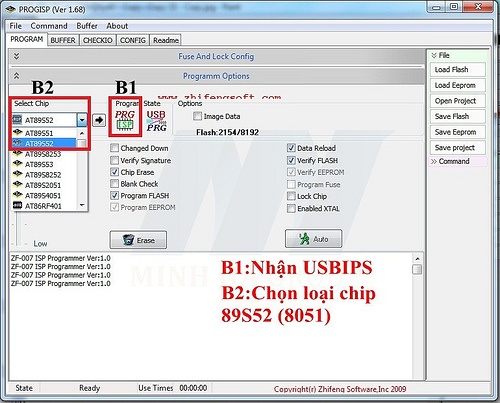

Bước 2:Chương trình nhận mạch nạp USBISPChọn loại chip ( ATmega8 )

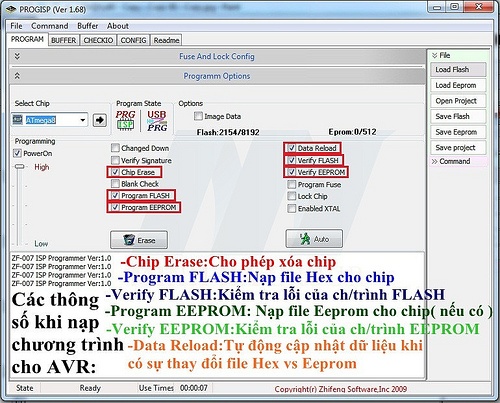

Bước 3 : (Mang tính chất giải thích)Các thông số quan trọng khi nạp chương trình cho ATmega8tự độngTích (V)bạn không cần thay đổi gì cả

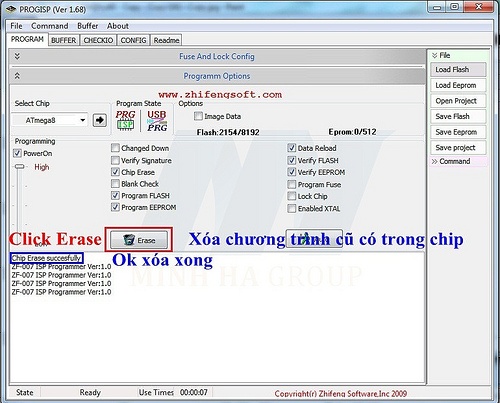

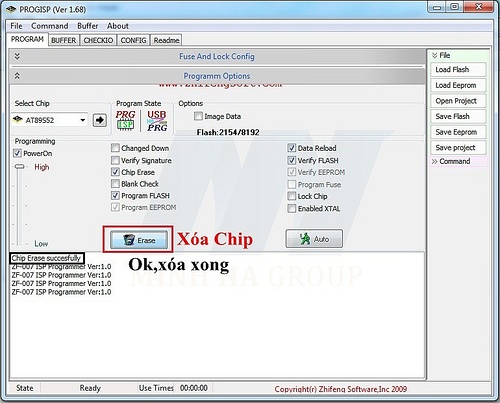

Bước 4: Xóa chip (Xóa chương trình cũ có trong chip)

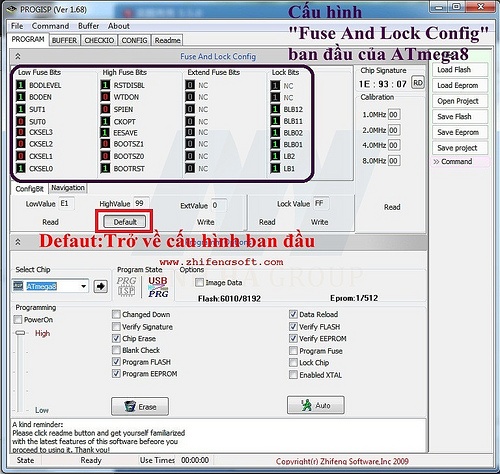

Bước 5 : Cấu hình "Fuse And Lock Config" của ATmega8( Phần này rất quan trọng với AVR , nếu không rõ sẽ dẫn đến Fuse Bits => Lỗi Chip )B5.1: Defaut

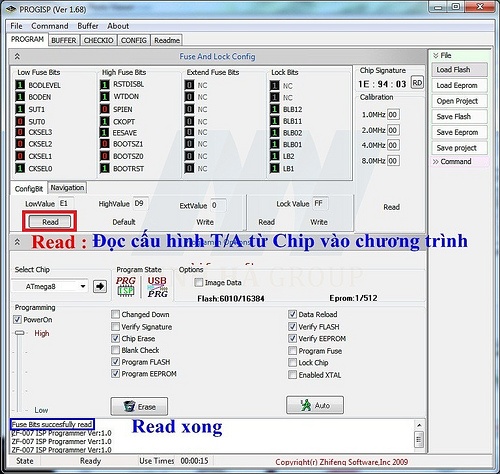

B5.2: Read

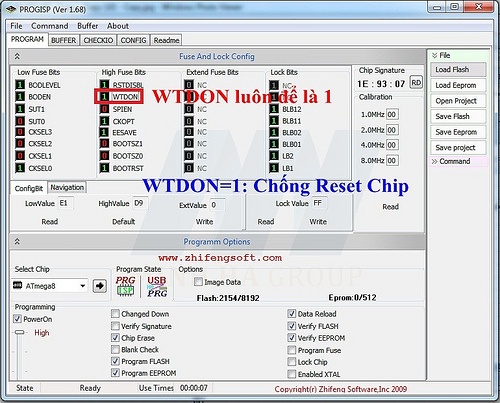

B5.3:WTDON

B5.4:Cấu hình Thạch Anh( Trong code của bạn sử dụng tần số Thạch Anh nào thì bạn phải cấu hình đúng như vậy )5.4.1:CKSEL0=1

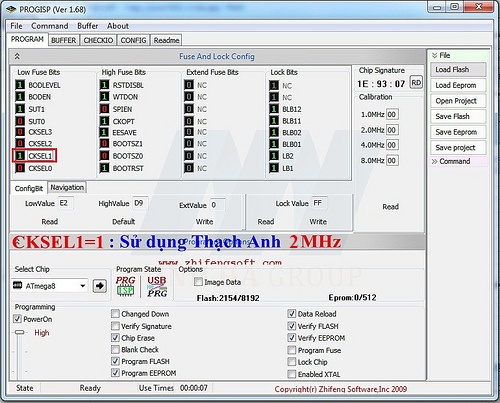

B5.4.2 :CKSEL1=1

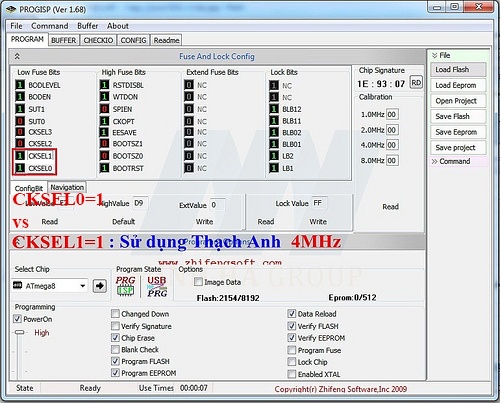

B5.4.3:CKSEL0=1 vàCKSEL1=1

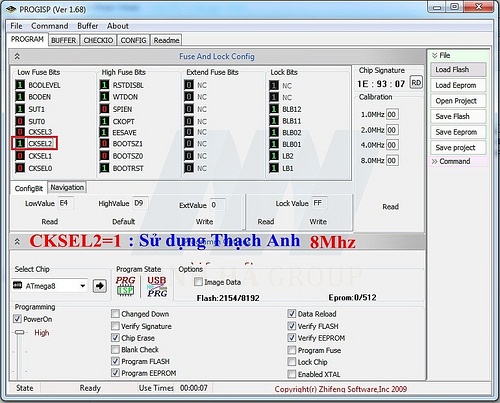

B5.4.4 :CKSEL2=1

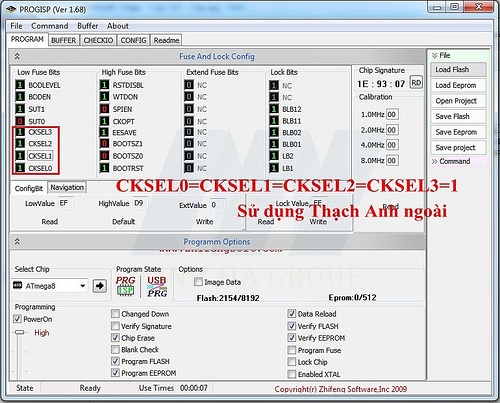

B5.4.5:CKSEL0=CKSEL1=CKSEL2=CKSEL3=1

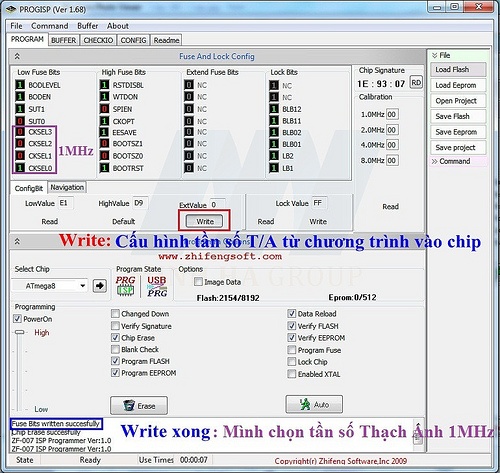

Bước 5.5 : Write

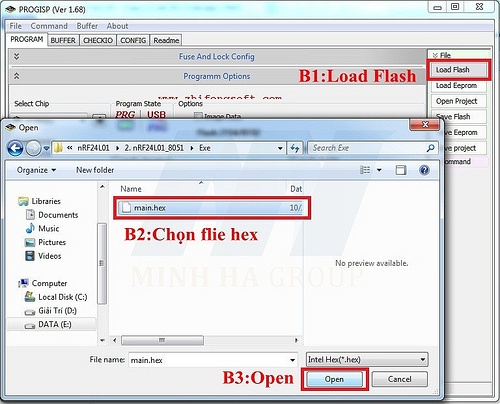

Bước 6:Nạp chương trình FLASHLoad Flashfile hex trong chương trình của bạnOpen

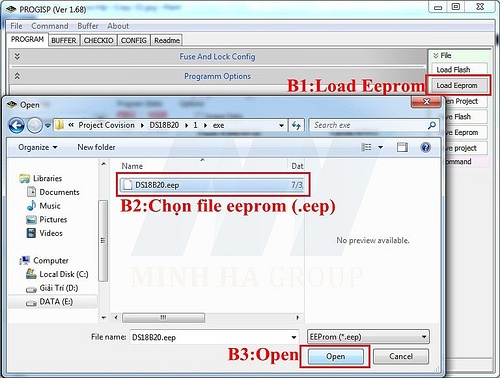

Bước 7 : Nạp chương trình EepromLoadEepromfile eep trong chương trình của bạnOpen

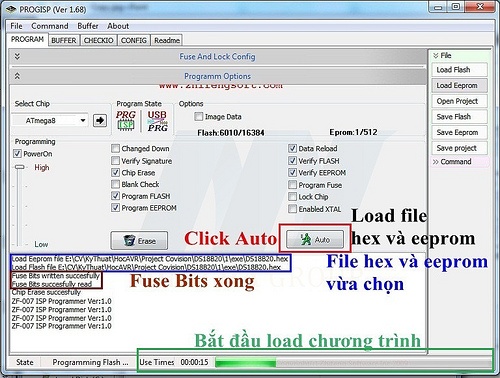

Bước 8:Load chương trình.Click Auto

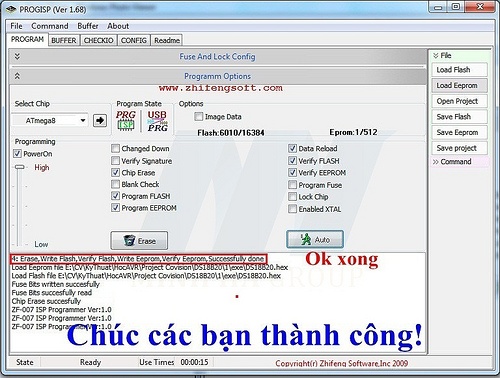

Bước 9:Hoàn thành.Erase,Write Flash,Verify Flash,Verify Eeprom,Successfully done
