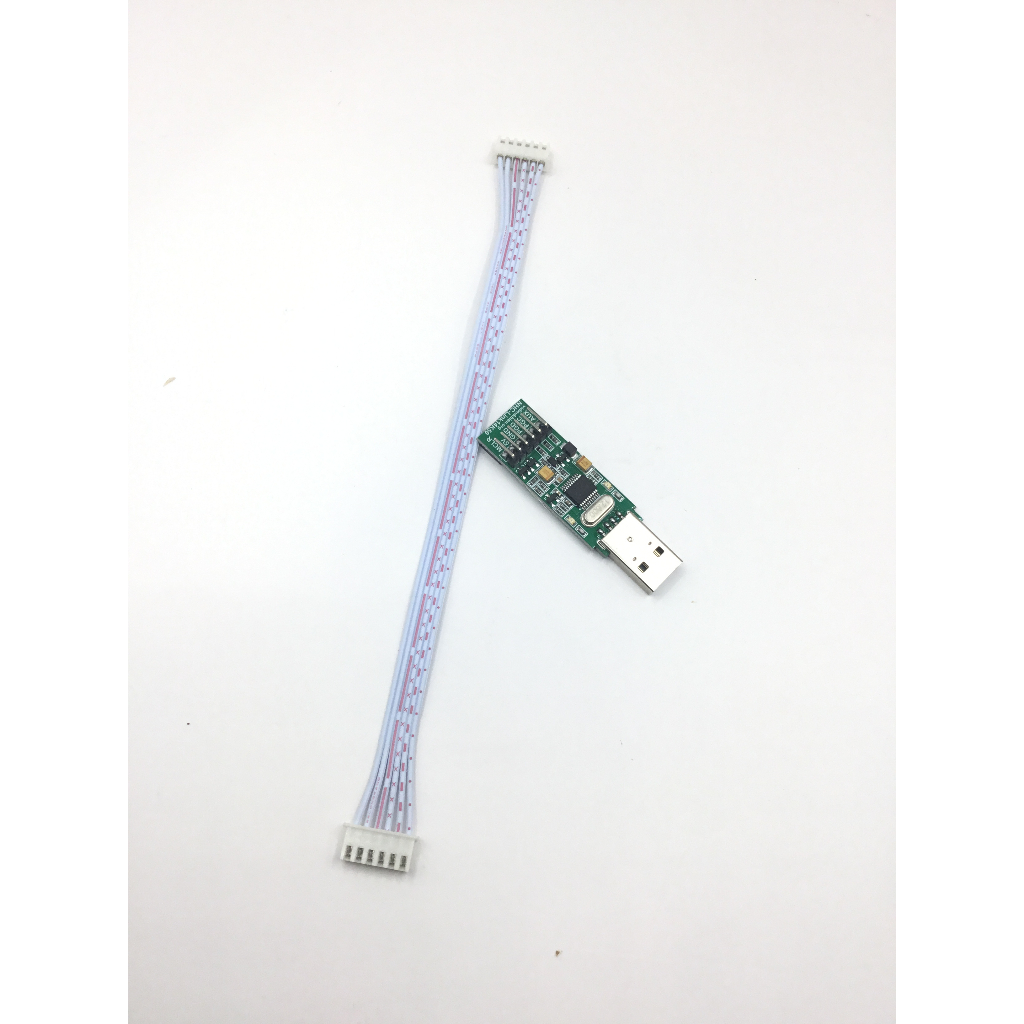

Mạch nạp đa năng Burn-E Burn E PIC, AVR, AT89S, EEprom

Mạch nạp đa năng Burn-E PIC, AVR, AT89S, EEprom được Ngô Hùng Cường phát triển, mạch có thể nạp được cả ba dòng MCU là PIC, AVR, AT89S và một số EEprom, mạch có thiết kế nhỏ gọn, độ bền cao, có thể cắm trực tiếp vào máy tính và sử dụng ngay mà không phải cài Driver, thích hợp cho mọi phiên bản Windows. Mạch nạp đa năng Burn-E PIC, AVR, AT89S, EEprom có phần mềm dễ sử dụng, mạch có thể nạp firmware tự động thông qua cổng usb. mạch có tốc độ nạp nhanh usb 2.0 . Một Số Lưu Ý Khi Sử Dụng: Hệ điều hành Đối với window 10, cần cài đặt .Net Framework 3.5 64bit. Board ứng dụng có nguồn riêng Nên sử dụng nguồn riêng này cho board ứng dụng, trường hợp board ứng dụng có nhiều tải cũng không ảnh hưởng tới quá trình nạp. Điện từ nguồn riêng không chạy qua Burn-E gây nguy hiểm cho cổng USB của máy tính. Kết nối Burn-E và board ứng dụng Chân MCLR hạn chế tối đa việc sử dụng tụ Reset (100nF), đối với sản phẩm Microchip hầu hết vi điều khiển không yên cầu tụ Reset, chỉ yêu cầu 1 điện trở kéo lên Vcc. Hai chân PGC và PGD lúc nạp không được nối với linh kiện có tải lớn. Vì thế nên xây dựng công tắc nhằm chuyển đổi giữa việc nạp và chạy ứng dụng. Vi điều khiển có các chân nguồn của ADC, Microchip đề nghị phải cấp nguồn cho chúng. Cáp kết nối từ Burn-E vào PIC có chiều dài không quá 30cm. Luôn đảm bảo các chân PGC, PGD, AUX bên board ứng dụng có bị chạm với nhau hay chạm với GND. Trường hợp MCU ATMega mất xung clock Thường xãy ra khi Write Fuse chọn nhằm nguồn cấp xung cho MCU. Dẫn đến MCU không hoạt động và tác vụ Detect, Read hay Program không được. Có vài cách khắc phục: Làm mạch dao động LM555 để cấp xung vào XTAL1 của MCU. Lấy xung ra của MCU khác đang chạy bình thường từ XTAL2 đưa vào XTAL1 của MCU này. Lấy xung ra của PIC master PIC18F14K50-I/SS (chân số 3) đưa vào XTAL1 của MCU này. Lấy xung ra từ TestPoint XT1 (phiên bản Burn-E màu vàng) đưa vào XTAL1 của MCU này. Tải phần mềm : Hàng có sẵn tại Linh Kiện CK Ship COD toàn quốc Đối với các sản phẩm đặc thù về điện tử, xe điện, Quý khách cần có kiến thức chuyên môn về điện tử, xe đạp điện, xe máy điện để có thể thay thế, lắp ráp được Lưu ý: Ánh sáng và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong hình hơi khác so với hàng thật. Sai số cho phép đo là + / - 1-3cm.
