Mạch nạp AVR ISP USBasp

Mạch nạp AVR ISP USBasp cho chip AVR theo chuẩn nạp ISP, sử dụng chương trình nạp eXtreme Burner. Mạch nạp USBasp là một mạch nạp nhỏ gọn dùng cho dòng vi điều khiển AVR. Nó đơn giản chỉ chứa một con ATmega8 và các linh kiện đơn giản đi kèm khác.

Thông số kỹ thuật mạch nạp AVR ISP USBasp:

– Mạch nạp hổ trợ các dòng chip 89, hầu hết các dòng AVR.

– Chương trình nạp kết nối cổng USB, hổ trợ Windows ( cả Windows 8.1), Mac OS X, Linux.

– Tốc độ nạp tối đa 5KB/s

– Chuẩn kết nối ISP 10 pin.

–Nạp chương trình cho chip AVR từ máy tính thông qua cổng USB theo chuẩn nạp ISP.

–Kích thước: 70 x 20 x 9mm.

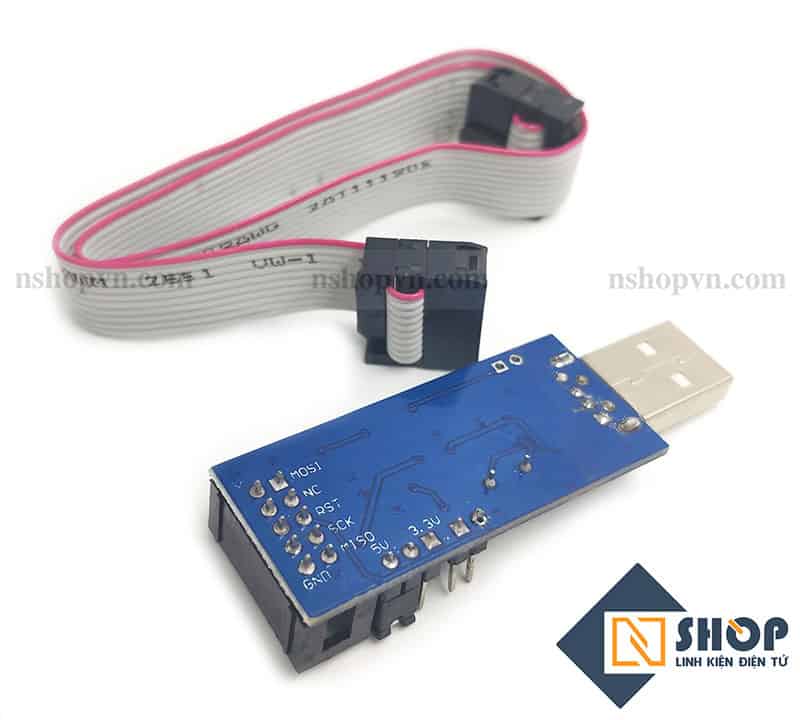

SƠ ĐỒ CHÂN

Chíp hỗ trợ:

• ATmega8 ATmega8A ATmega48 ATmega48A ATmega48P
• ATmega48PA ATmega88 ATmega88A ATmega88P ATmega88PA
• ATmega168 ATmega168A ATmega168P ATmega168PA ATmega328
• ATmega328P ATmega103 ATmega128 ATmega128P ATmega1280
• ATmega1281 ATmega16 ATmega16A ATmega161 ATmega162
• ATmega163 ATmega164 ATmega164A ATmega164P ATmega164PA
• ATmega169 ATmega169A ATmega169P ATmega169PA ATmega2560
• ATmega2561 ATmega32 ATmega32A ATmega324 ATmega324A
• ATmega324P ATmega324PA ATmega329 ATmega329A ATmega329P
• ATmega329PA ATmega3290 ATmega3290A ATmega3290P ATmega64
• ATmega64A ATmega640 ATmega644 ATmega644A ATmega644P
• ATmega644PA ATmega649 ATmega649A ATmega649P ATmega6490
• ATmega6490A ATmega6490P ATmega8515 ATmega8535

Tiny series:

• ATtiny12 ATtiny13 ATtiny13A ATtiny15 ATtiny25
• ATtiny26 ATtiny45 ATtiny85 ATtiny2313 ATtiny2313A

Classic Series

• AT90S1200
• AT90S2313
• AT90S4433
• AT90S4434
• AT90S8535

CAN Series

• AT90CAN128

PWM Series

• AT90PWM2
• AT90PWM

Phần mềm nạp:

• AVRdude– Version 5.2 or later. AVRdude is available for many platforms.
• Khazama AVR Programmer– An AVRdude GUI for MS Windows
• BASCOM-AVR– Version 1.11.9.6 or later
• eXtreme Burner– An easy to use GUI application for MS Windows.

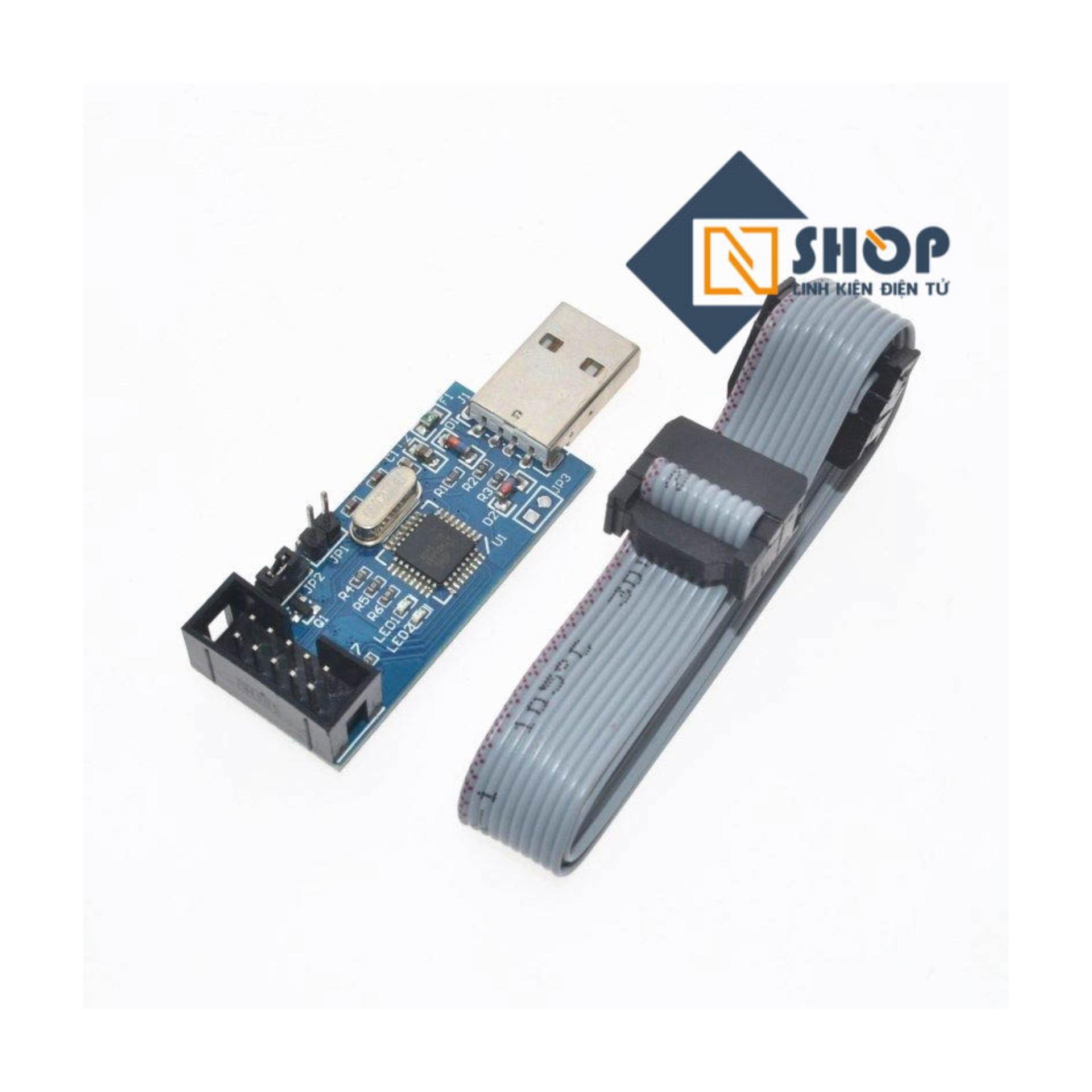

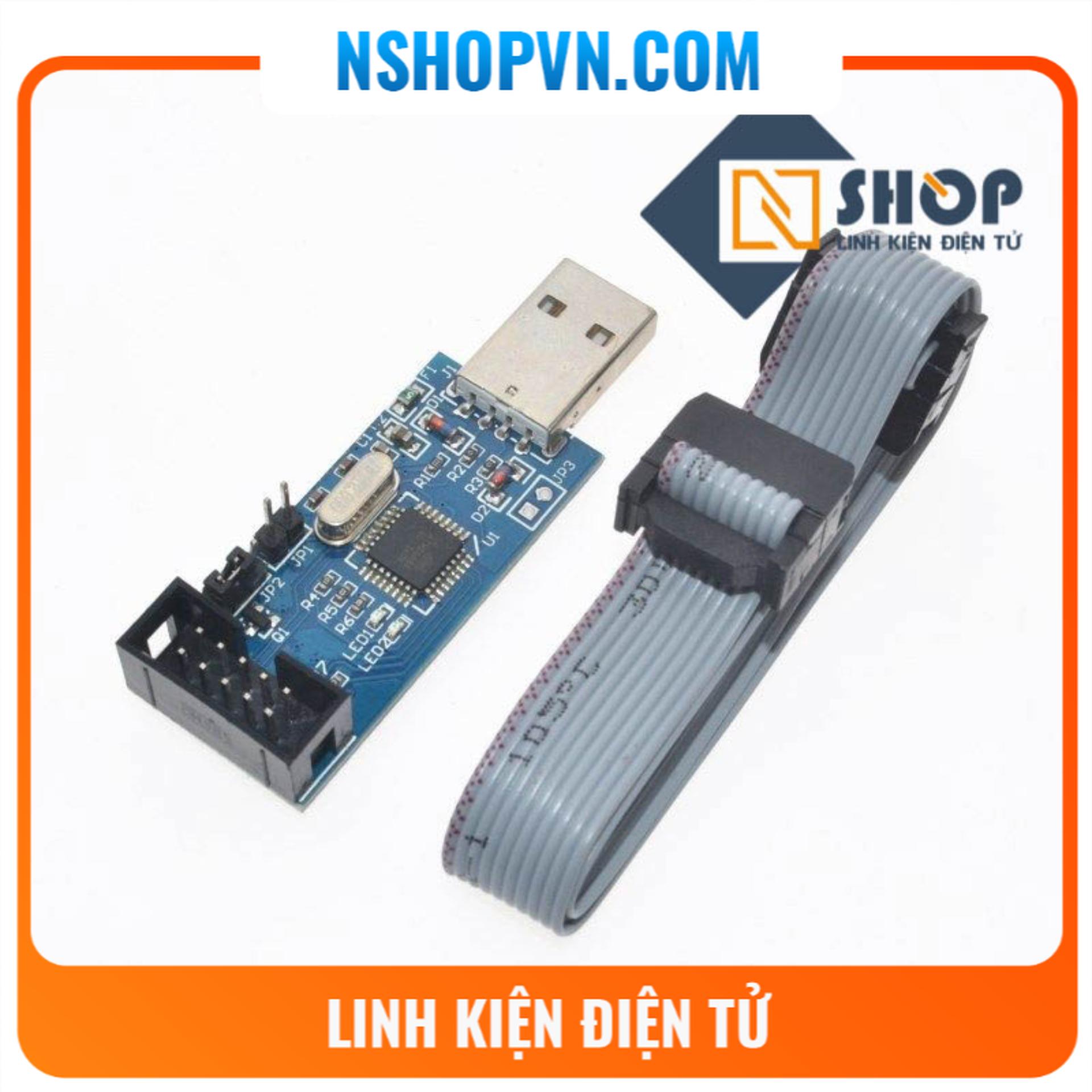

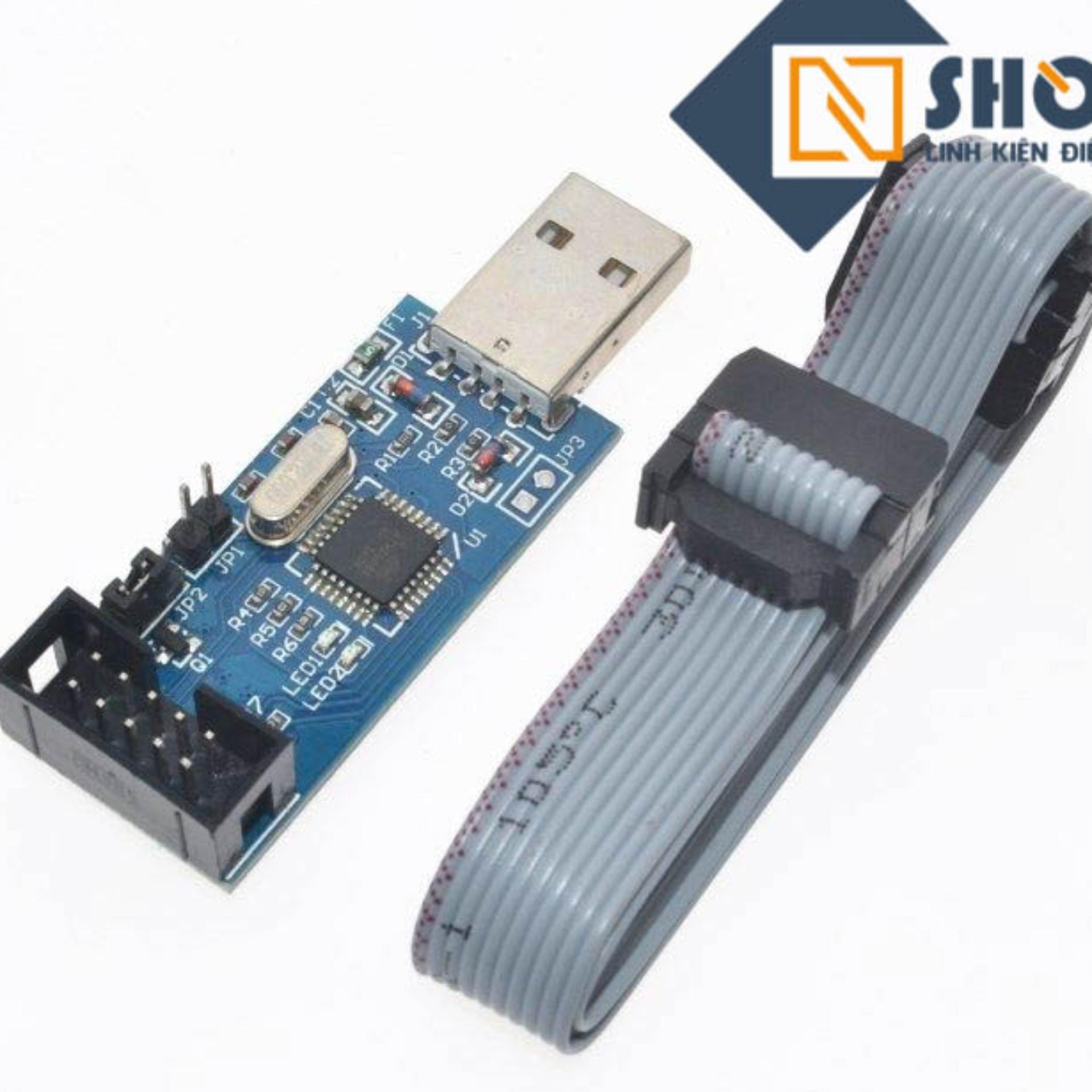

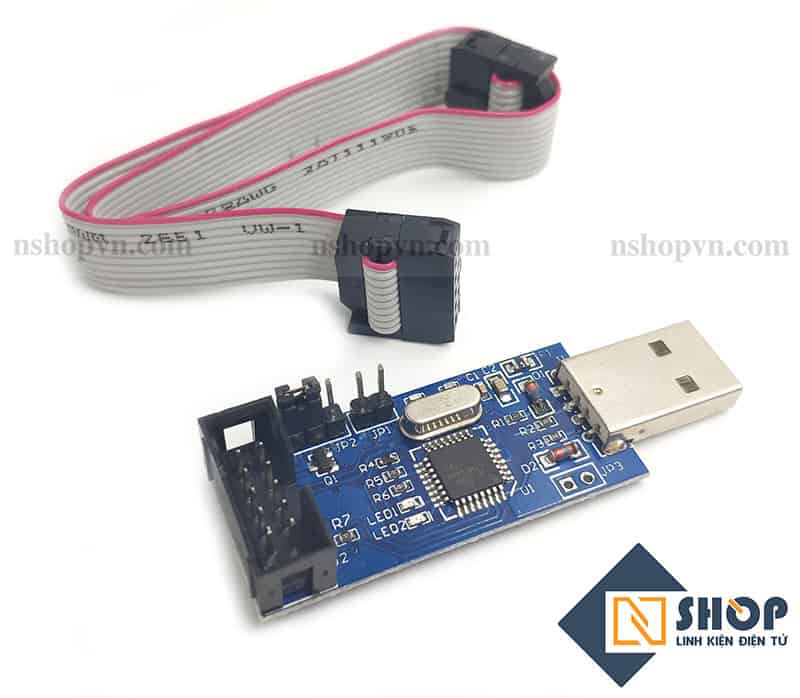

HÌNH THỰC TẾ
