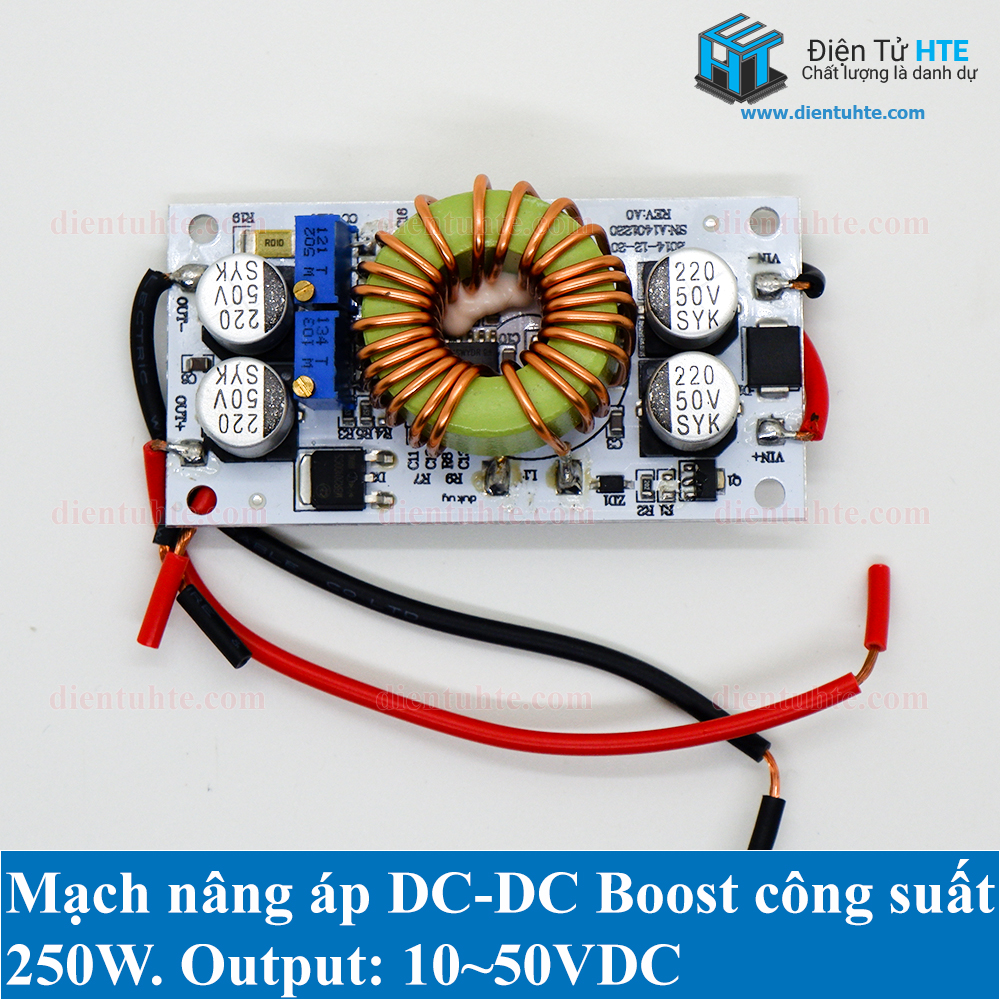

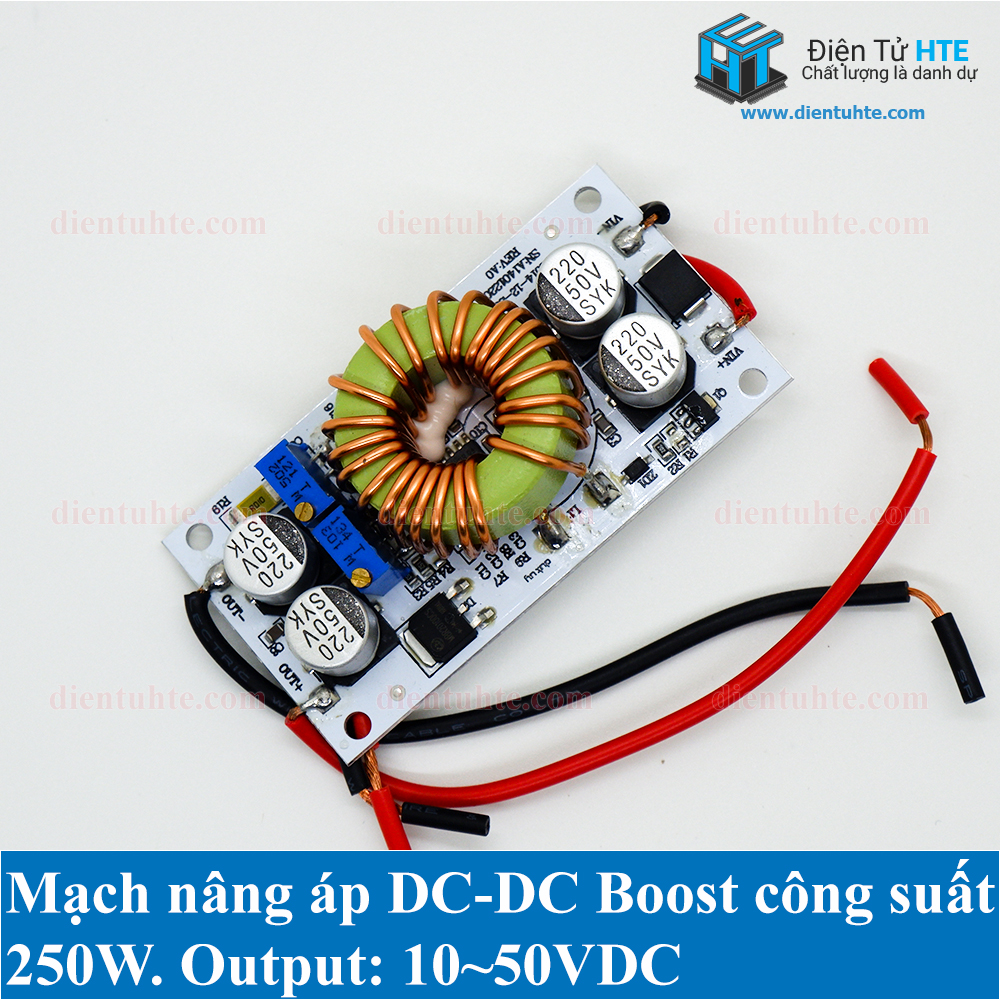

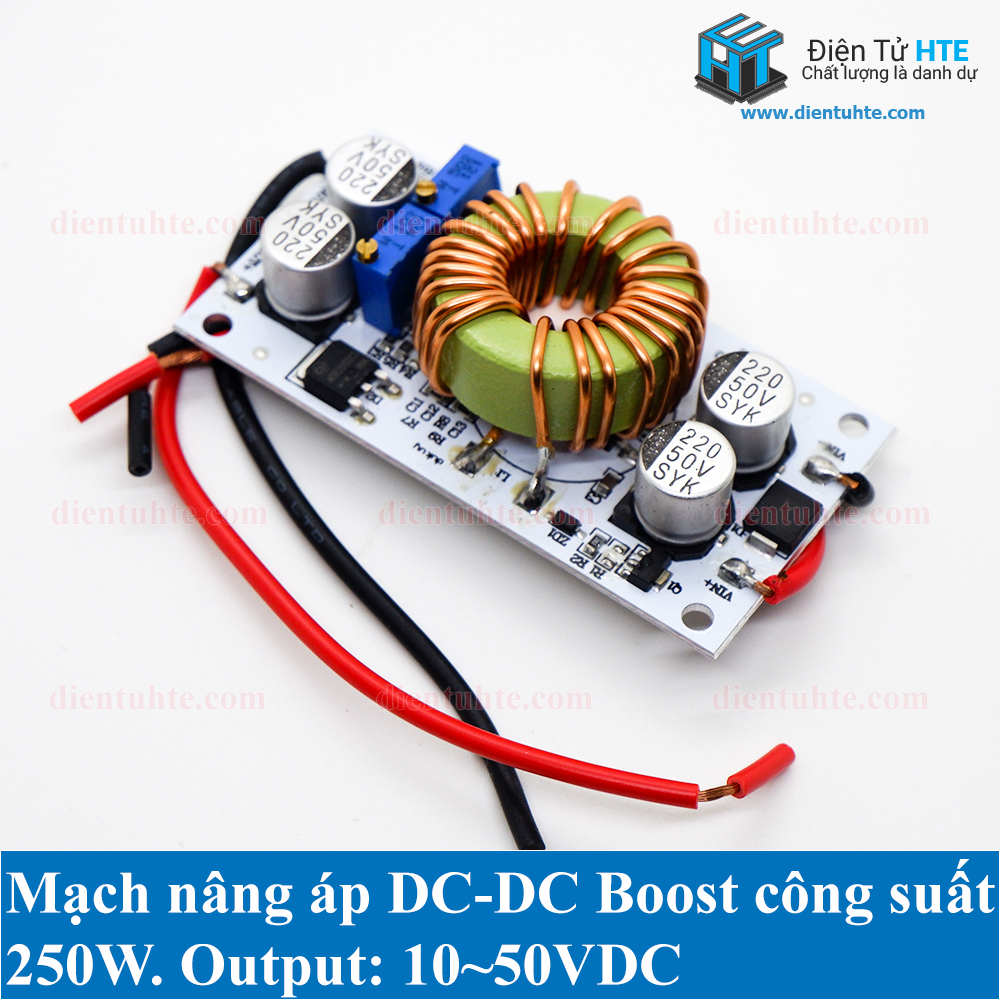

Mạch nâng áp DC-DC Boost công suất 250W

Mạch nâng áp DC-DC Boost công suất 250W

Mạchcó chức năng tăng điện áp ngõ vào với công suất tải tối đa lên đến 250W, phù hợp sử dụng làm driver cấp nguồn cho led, sạc Pin laptop, cấp nguồn laptopvà nhiều ứng dụng khác

Thông số kỹ thuật

• Loại mạch: Mạch nâng áp không cách ly 250W
• Điện áp đầu vào: 8.5V-48VDC
• Dòng đầu vào: 6A (MAX)
• Dòng điện tiêu thụ của mạch không tải: 10mA (12V tăng đến 20V, điện áp đầu ra càng cao, dòng tĩnh sẽ tăng)
• Điện áp đầu ra: 10-50VDC điều chỉnh được qua biến trở (mặc định sản xuất chỉnh là 19V)
• Dòng đầu ra: 6A max và có thể vượt hơn 4A (lên đến 10A), vui lòng tăng cường tản nhiệt (liên quan đến chênh lệch điện áp đầu vào và đầu ra, điện áp chênh lệch càng lớn, dòng điện đầu ra càng nhỏ)
• Điều chỉnh dòng đầu ra thông qua biến trở: 0.2-8A
• Công suất đầu ra = Điện áp vào * 6A. Vd: Input 12V, Output=12*6 = 72W; Input 24V *6A=144W. Input 48V*5A=240W

• Nhiệt độ làm việc: -40 ~ + 85 độ (tăng cường tản nhiệt khi nhiệt độ môi trường quá cao)

• Tần số hoạt động: 150KHz

• Hiệu suất: lên tới 96% (hiệu suất liên quan đến đầu vào, điện áp đầu ra, dòng điện, chênh lệch điện áp)

• Bảo vệ quá dòng: Có (đầu vào trên 13A, tự động giảm điện áp đầu ra)

• Bảo vệ ngược cực : Có

• Kích thước: 70x36x13mm

Cách sử dụng:

• RV1 để điều chỉnh điện áp đầu ra mong muốn.
• RV2 để điều chỉnh dòng ra cho phép bạn mong muốn. Xoay theo biến trở theo chiều kim đồng hồ 30 vòng để đưa về dòng ra nhỏ nhất.

Lưu ý: Để có nhiều năng lượng hơn, bạn có thể sử dụng song song hai mô-đun. Ví dụ: nếu đầu ra là 10A, bạn có thể sử dụng song song hai mô-đun.Điều chỉnh dòng điện của mỗi mô-đun thành 5A.
