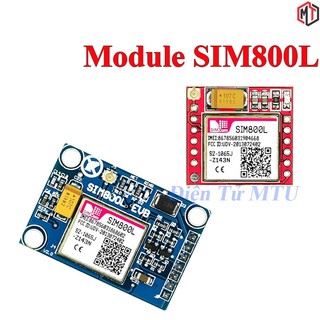

Mạch - Module Sim 800L Sim800L V1 V2 (3.7V - 4.2V) GMS GPRS

** Lưu ý: nếu khu vực của bạn đã bị cắt sóng 2G sẽ không thể sửa dụng module này, shop chỉ test nguồn trước khi gửi Module Sim800L có khả năng nhắn tin SMS, nghe, gọi, GPRS, … như một điện thoại nhưng có kích thước nhỏ nhất trong các loại module SIM (25 mm x 22 mm). Điều khiển module sử dụng bộ tập lệnh AT dễ dàng, chân kết nối dùng rào đực thông dụng (male header) chuẩn 100mil. Thông tin module Sim800L V1: +Điện áp hoạt động : 3.7 - 4.2V (tối thiểu 0.5A) +Dòng khi ở chế độ chờ: 10 mA +Dòng khi hoạt động: 100 mA đến 1A. +Khe cắm SIM : MICROSIM +Hỗ trợ 4 băng tần : GSM850MHz, EGSM900MHz, DSC1800Mhz, PCS1900MHz +Có thể giao tiếp với vi điều khiển qua TTL không cần MAX232 +1 led báo tín hiệu Thông tin module Sim800L V2: +Điện áp: 4.1 ~ 5VDC(tối thiểu 0.5A) +Hỗ trợ Quad-band 850/900/1800 / 1900MHz, có thể truyền tải cuộc gọi thoại, tin nhắn SMS và dữ liệu thông tin với năng lượng thấp +GPRS multi-slot class 12/10 +GPRS mobile station Class B +Tương thích với GSM 2/2+ +Class 1 (1 W 1800 / 1900MHz) +Class 4 (2 W @ 850/900MHz) +Tương thích bluetooth 3.0 +EDR +FM: Băng tần quốc tế 76 ~ 109MHz, mức hiệu chỉnh 50KHz +Điều khiển qua tập lệnh AT 📌-- SƠ ĐỒ CHÂN - VCC: Nguồn vào 3.7 – 4.2V. - TXD: Chân truyền Uart TX. - RXD: Chân nhận Uart RX. - DTR : Chân UART DTR, thường không xài. - SPKP, SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh. - MICP, MICN: ngõ vao âm thanh, phải gắn thêm Micro để thu âm thanh. - Reset: Chân khởi động lại Sim800L (thường không xài). - RING : báo có cuộc gọi đến - GND: Chân Mass, cấp 0V. * Link bán riêng anten sim : \.shope.ee/8zZSLQh1mr ** Module tại shop là board mạch mới, core SIM800L là hàng đã qua sử dụng (trên lồng imei sẽ có các vết xướt, cấn)
