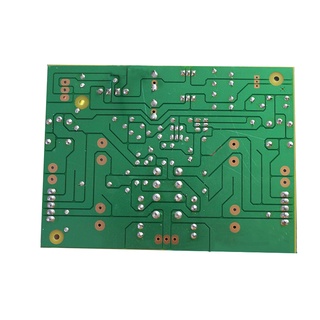

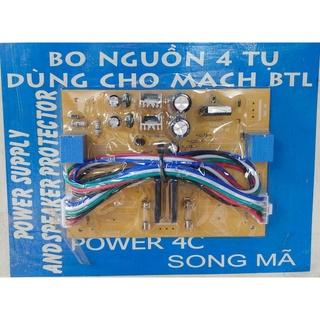

Mạch Lọc Nguồn Cho Công Suất BTL 4 Tụ kèm dây

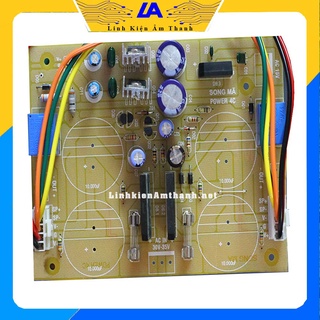

Mạch nguồn 4 chuyên dùng cho ampli có mạch công suất BTL của hảo mi hoặc các mạch công suất BTL khác, mạch không chung mass 2 kênh, Nguồn cấp cho mạch từ 30v-35V AC Các bạn có thể dùng tụ lọc nguồn có điện áp từ 63v trở lên . Mạch lọc nguồn BTL 4 tụ được thiết kế chống nhiễu phù hợp cho việc sử dụng Bo là mạch công suất ampli chất lượng tốt. Đặc biệt, board mạch nguồn 4 tụ có relay bảo vệ loa với thời gian trễ là 7s. Bo có kích thước nhỏ gọn: 14.5 x 10.8 cm, trọng lượng là 200 gram thuận tiện cho việc lắp đặt và sử dụng Đặc tính kỹ thuật của mạch nguồn ampli 4 tụ: Ngõ vào AC 30 - 35V và 4 x 10000 μF/63 V cung cấp 42 VDC cho bo khuếch đại công suất để mạch chạy ra đủ công suất Ngõ vào AC 15V, qua bộ nắn cầu, tụ lọc và IC ổn áp cung cấp 15 VDC cho các bo MIC, bo ECHO, bo MASTER, bo MUSIC Mạch bảo vệ loa với thời gian trễ là 7s. Kích thước: 14.5 x 10.8 cm
