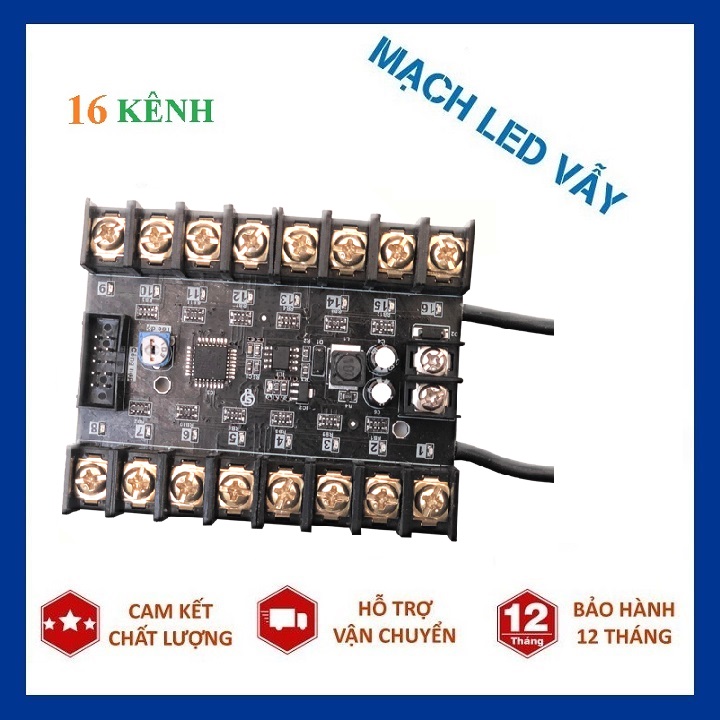

Mạch led vẫy 16 kênh 30A Oneled

( Shop lập trình hiệu ứng theo yêu cầu, để tự thay đổi hiệu ứng theo ý muốn quý khách cần thêm dây nạp để kết nối giữa máy tính và mạch điều khiển )

1/ Số lượng led mạch có thể điều khiển trong 1 kênh:

Led đúc f5/8 mỗi cổng mạch điều khiển: 1000 bóng

Led liền dây 5mm mỗi cổng mạch điều khiển: 2000bóng

Led đúc f8/12 mỗi cổng mạch điều khiển: 1200 bóng

Led chân rời mỗi cổng mạch điều khiển: 9000 bóng

2/ Các linh kiện cần để làm một biển led vẫy:

2.1. Mạch led vẫy ( có ví dụ chọn mạch ở dưới) và dây nạp để truyền chương trình ( nếu có nhu cầu tự thay đổi hiệu ứng mới cần dây nạp)

2.2. Led liền dây 5mm - tính số bóng cần dùng, màu sắc ( bạn vào gian hàng chọn bộ sưu tập mạch led vẫy, led liền dây để chọn sản phẩm)

2.3. Nguồn 5v: 1 nguồn 5V40A sử dụng cho 1000 bóng, 5V60A sử dụng cho 1400 bóng led liền dây, nguồn nhôm 5V 7A dùng cho 1800 bóng( từ số bóng tính ra số nguồn cần sử dụng – bạn vào gian hàng chọn bộ sưu tập nguồn )

2.4. Tấm alu hoặc mika, khung

3/ Các bước làm biển led vẫy:

Bước 1: Lên ý tưởng nội dung của biển, thiết kế khoan lỗ để cắm bóng led

Bước 2: Từ file thiết kế xác định chính xác số bóng led mỗi màu sử dụng

Bước 3: Lựa chọn mạch điều khiển có số kênh phù hợp, nguồn sử dụng

Bước 4: Lập trình hiệu ứng cho biển led

Bước 5: Hàn khung lắp đặt, cắm bóng led, đấu nối điện

Ví dụ bạn: có biển vẫy 2 mặt nội dung: " THANH THƠ - CẮT TÓC - (SĐT) - (VIỀN)" bạn chọn mạch 12 kênh: kênh 12345678 tương ứng với " THANH THƠ " , 9 - " CẮT TÓC", 10 - " SĐT ", 11 12 chạy cho viền

Lưu ý: Bạn cần tính số lượng led sử dụng là bao nhiêu cho 1 kênh, xem mạch điều khiển có chạy được không để tính số cổng cho phù hợp

Bạn muốn tự thay đổi lập trình cho mạch theo ý muốn cần mua thêm 1 dây nạp Oneled để truyền chương trình từ máy tính ra mạch điều khiển

Sản phẩm kèm hướng dẫn sử dụng chi tiết giúp bạn hoàn toàn có thể tự làm dễ dàng.

4/ Phương pháp đấu mạch

•Tách tải, đấu chung Dương (+) LED về Nguồn ( khoảng 600 bóng thêm 1 dây dương về nguồn)

•Đấu Âm(-) LED về kênh tương ứng Mạch Điều Khiển

•Đấu nguồn ( Dương, Âm ) nuôi mạch

•Đấu thông âm 2 nguồn, đấu thêm dây Âm ( dây mát ) cho mạch

*Chú ý : Sử dụng dây điện tương ứng với mức công suất
