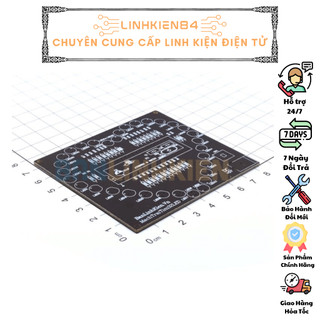

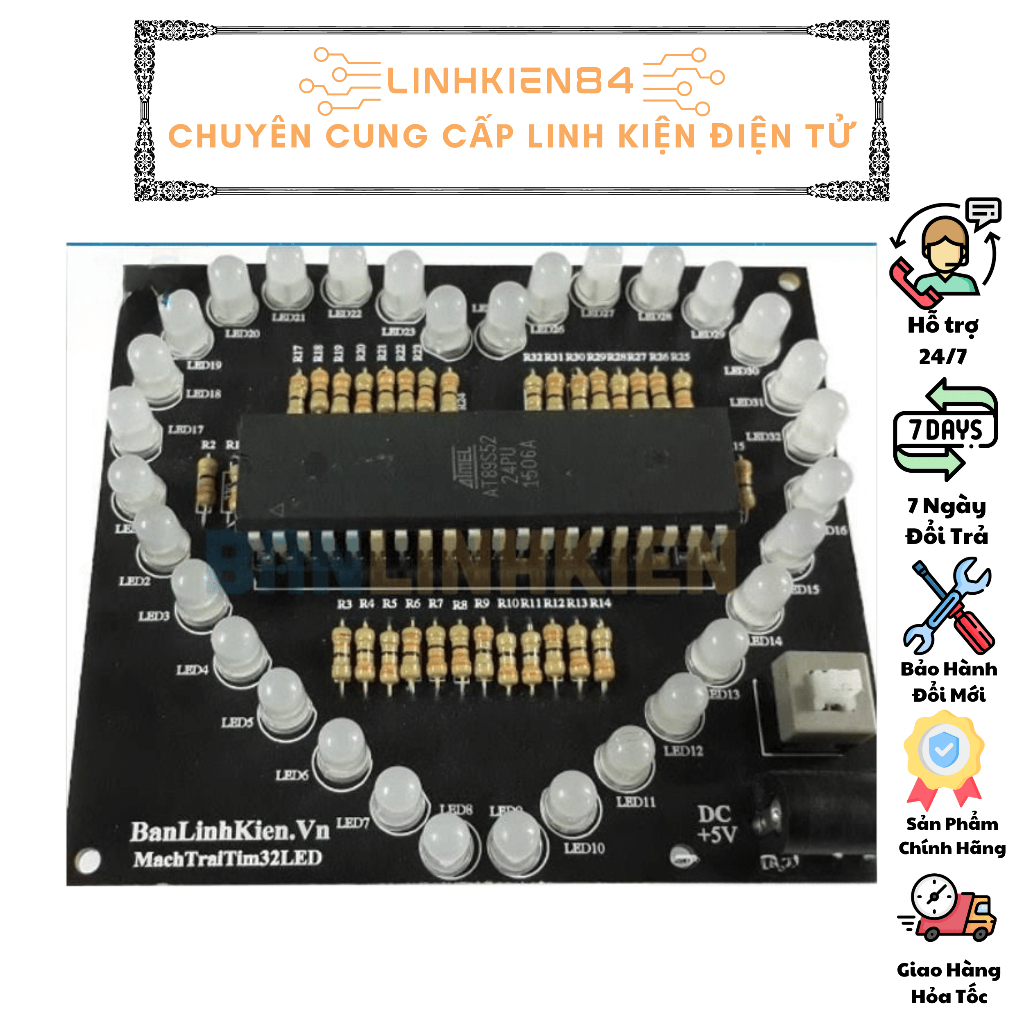

Mạch Led Trái Tim 32 Led Đã Nạp Sẵn Code

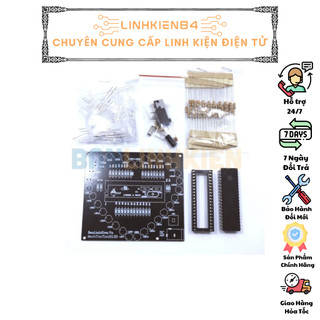

Bộ DIY led trái tim 32 lednói riêng luôn luôn là món quà ý nghĩa, mới lạ trong mọi dịp dành cho người thân, người yêu ....là đồ trang trí cho góc học tập, làm việc vô cùng độc, đẹp - Sử dụng làm quà tặng cho các ngày lễ - Trang trí nới làm việc - Tặng người yêu thương, crush... Lưu ý: - Mạch sử dụng điện áp 5V, điện áp cao hơn sẽ bị hỏng mạch. - Mạch đã nạp sẵn Code điều khiển, quý khách mua về chỉ việc sử dụng. - Màu mặc định sẽ là màu đỏ, quý khách cần chọn màu khác vui lòng nhắn tin cho shop. PCB LED Trái Tim 32 Led Tính năng Thông số kỹ thuật - Sử dụng làm mạch led trái tim - Kích Thước: 85x75MM - Sử dụng làm mạch hiệu ứng LED trái tim - Danh sách Linh kiện cần dùng: + Led đơn D1 đến D32 + Trở R1 đến R32: trở 220R hoặc trở 330R + R33: trở 10K + Tụ Gốm 22P hoặc Tụ Gốm 33P + Thạch Anh 12Mhz 49S DIP + Đế IC DIP40 + AT89S52 DIP40 hoặc AT89C52 DIP40 + Jack DC5.5x2.5MM + Nút Nhấn 6 Chân 8.8x8.5MM + Nguồn 5V1A Hướng Dẫn Hàn Mạch - Bước 1: Chuẩn bị linh kiện và PCB - Bước 2: Hàn lần lượt + Khối 32 Điện trở 330R + Khối bên trong IC bao gồm: tụ điện hóa (gắn Đúng chiều), tụ gốm , thạch anh, trở reset 10K + Hàn Đế IC 40p + Hàn Jack DC và công tắc - Bước 3: Cắt chân linh kiện - Bước 4: Kiểm tra mạch xem có chạm chập mối hàn không, nếu có thì hàn lại - Bước 5: Gắn IC đúng chiều, chiều khuyết là chân số 1, như hình - Bước 6: Cấp nguồn 5VDC và thưởng thức thành quả Quý khách cần có những kiến thức cơ bản về Điện tử (Phân biệt được 1 số linh kiện cơ bản, chiều cắm của Linh kiện (nếu có) Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch
