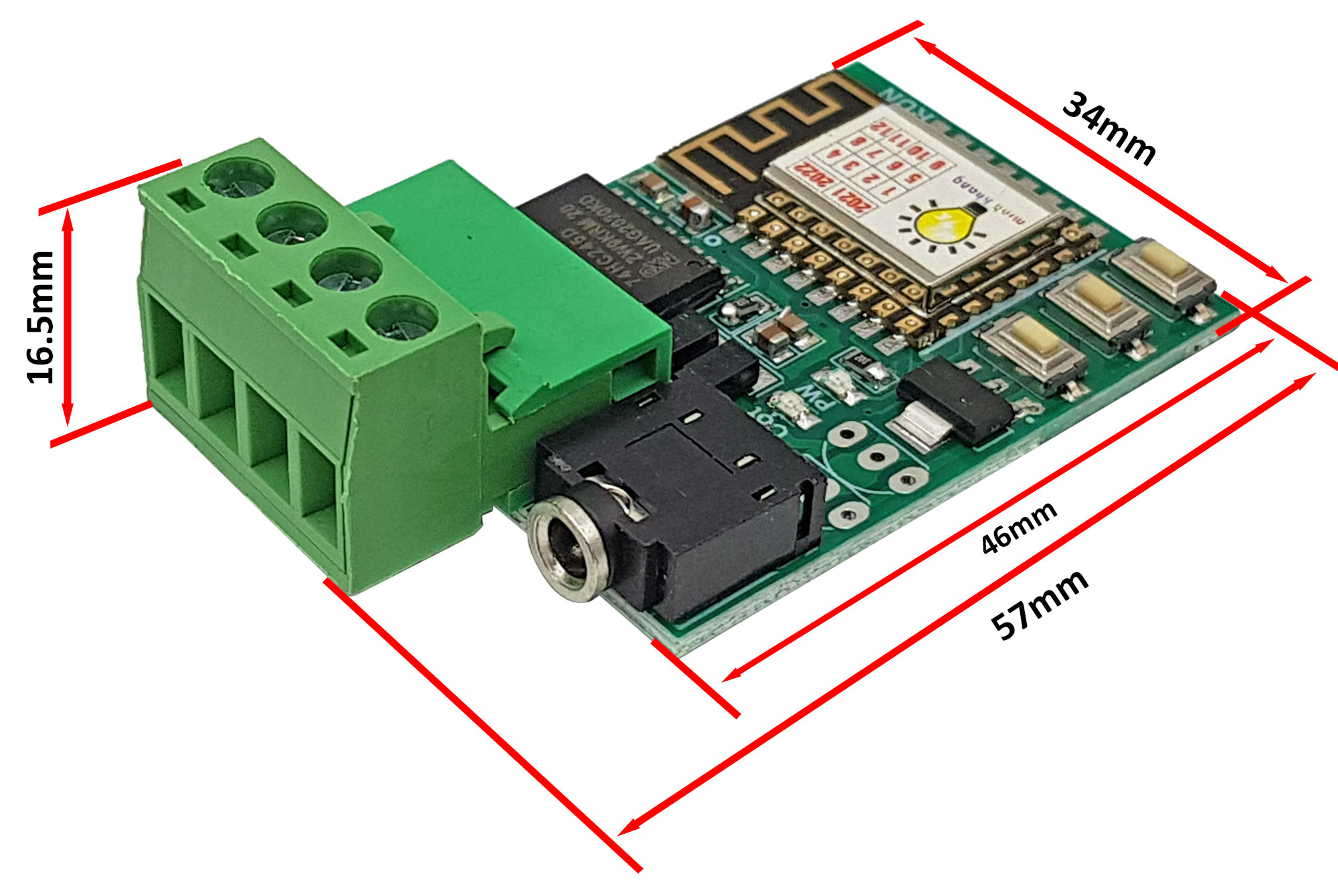

Mạch led phao hoa wifi đồng bộ âm thanh

Mạch led phao hoa wifi đồng bộ âm thanh được thiết kế để điều khiển cây led pháo hoa có độ dài thân pháo và tia pháo khác nhau, có thể điều chỉnh bằng nút nhấn trên mạch hoặc cài qua điện thoại với phiên bản wifi, giúp chúng ta thay đổi tốc độ hay bật tắt led dễ dàng.

Mạch có thể chạy được nhiều loại led trên thị trường như led 1903, 1914, 1916, WS2812, WS2811… thay đổi các loại led chỉ bằng nút nhấn trên mạch hoặc cài qua điện thoại với phiên bản wifi điều khiển, thao tác đơn giản, nhanh chóng….

Mạch điều khiển led pháo hoa kết hợp với âm thanh giúp cho cảm nhận chân thật, sinh động, đẹp mắt hơn. Có thể hẹn giờ bật tắt thông qua wifi.

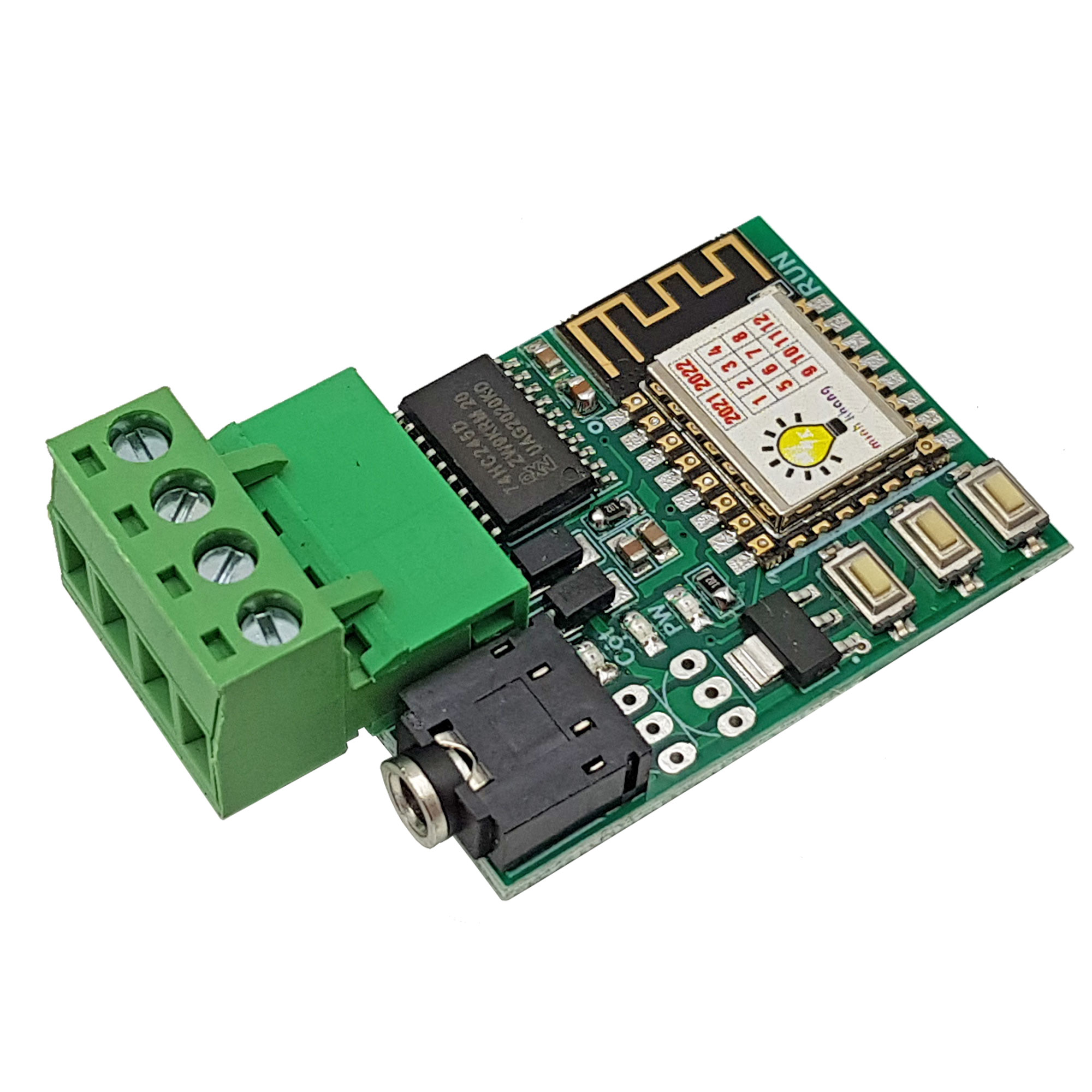

Mạch với thiết kế nhỏ gọn với domino kết nối nguồn và led, có cổng ra âm thanh jack 3.5 (cần kết nối với mạch khuếch đại để phát âm thanh), nút nhấn để cài đặt dễ dàng sử dụng với người dùng.

Mua led pháo hoa tại đây:Dây led 50 bóng full color 1903 5VDC

Thông số kỹ thuật:

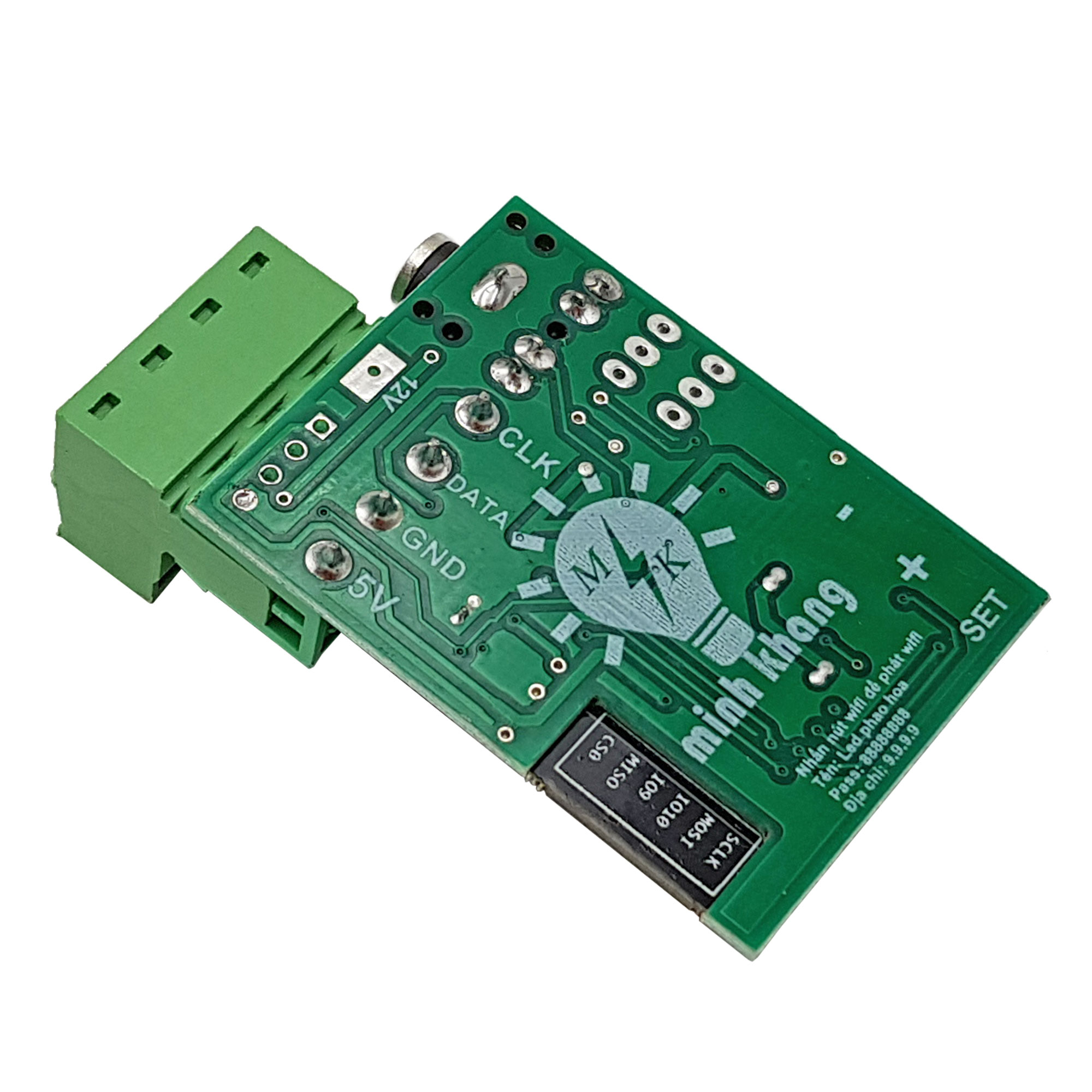

• Điện áp sử dụng: 5-12VDC (12V vui lòng hàn dây vào chữ 12V phía dưới mạch, cổng domino là cổng 5V)
• Hơn 70 hiệu ứng và 15 âm thanh khác nhau
• Tốc độ led cột, tia: 20 tốc độ
• Số lượng led cột: max 200 led
• Số lượng led 1 tia: max 50 led
• Số lượng tia led: không giới hạn
• Loại led: 1903, 2811, 1914, 1916, 6803, 9803
• Trọng lượng: 15g

Hướng dẫn sử dụng:

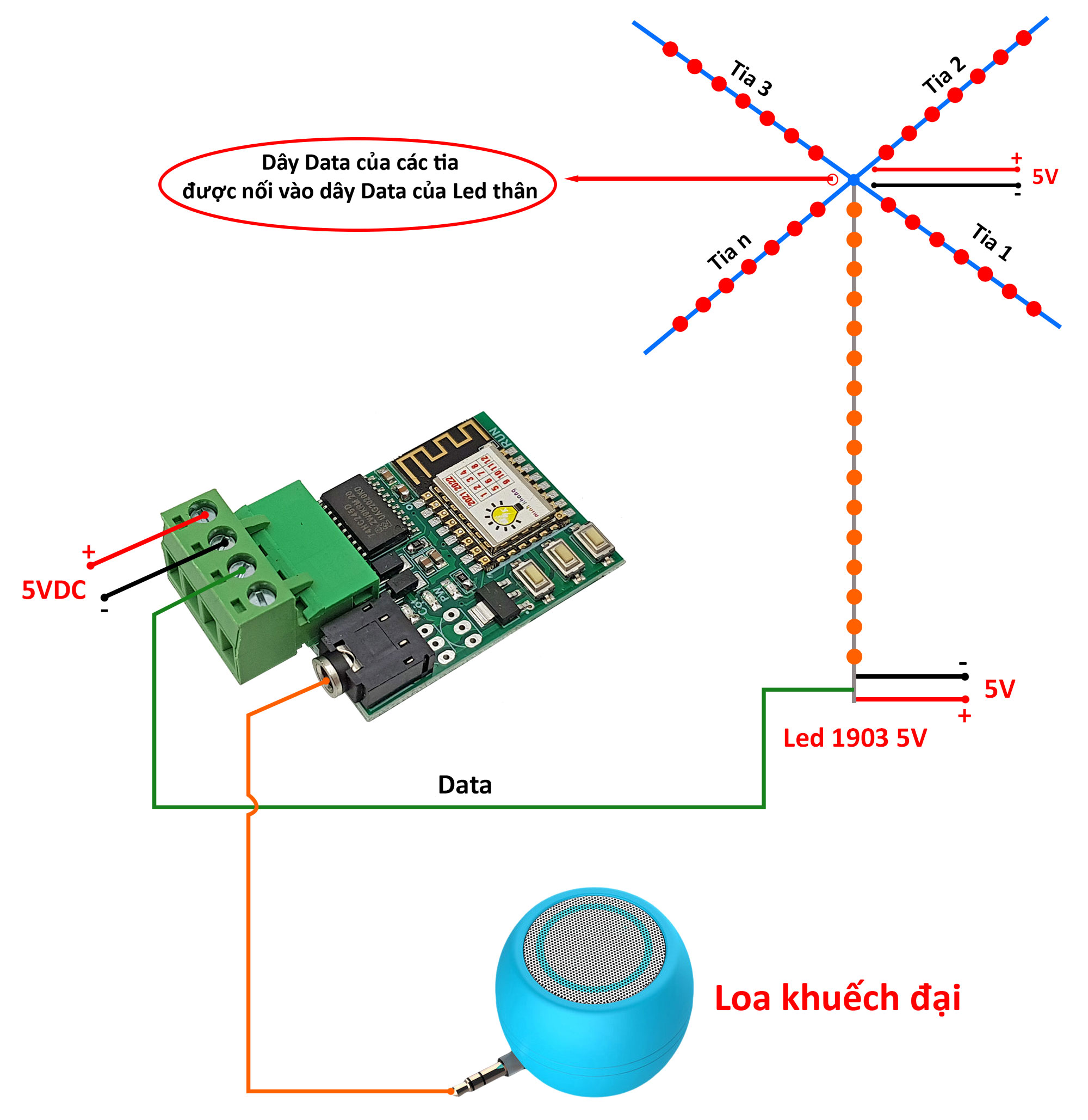

Kết nối theo sơ đồ sau, nếu sử dụng led có điện áp 12V vui lòng cấp nguồn led là 12V:

Mạch đã thiết kế và nạp sẵn hiệu ứng chạy pháo hoa, chạy thân và tia số lượng tia không giới hạn, và có thể thay đổi số lượng bóng của tia và thân. dùng led full ic 1903 – 1914 – 1916 – 6883 – 6803 – 9803 – 9883… gần như tất cả các loại trên thị trường

Cài đặt bằng nút nhấn:

• B1: đầu tiên sau khi cấp điện nhấn giữ nút SET 2s để cài loại led, sử dụng 2 nút + và – trên mạch để chọn loại led phù hợp, khi cài đúng đến led mà các bạn sử dụng thì led sẽ sáng đúng màu (không bị nháy, không bị nhiễu) và chuyển đổi qua lại 7 màu sắc cơ bản, vậy là đúng loại led rồi nhé
• B2: tiếp tục nhấn giữ nút SET 2s đèn báo CỘT sáng thì chúng ta sử dụng 2 nút + và – trên mạch để cài số lượng bóng cho led ở thân. Ví dụ: thân led bạn dùng 30 bóng thì bạn nhấn + hoặc – cho đến khi nào 30 bóng trên thân sáng hết là được, không sáng qua phần led tia.
• B3: xong chúng ta lại nhấn giữ nút SET 2s đèn báo TIA sáng thì chúng ta sử dụng 2 nút + và – trên mạch để cài số lượng bóng cho led ở tia. Ví dụ: tia led bạn dùng 50 bóng thì bạn nhấn + hoặc – cho đến khi nào 50 bóng trên thân sáng hết là được.
• B4: xong nhấn giữ nút SET 2s 2 đèn báo sáng ( và thân led sẽ chạy demo để chúng ta chỉnh tốc độ chạy của thân led) chúng ta sử dụng 2 nút + và – trên mạch để cài tốc độ cho thân led
• B5: tiếp theo nhấn giữ nút SET 2s 3 đèn báo sáng ( và TIA led chạy demo để chúng ta chỉnh tốc độ chạy của TIA led) chúng ta sử dụng 2 nút + và – trên mạch để cài tốc độ cho TIA cho phù hợp
• B6: khi cài xong tốc độ của tia ta tiếp tục nhấn giữ nút SET 2s là mạch sẽ tự động lưu trạng thái và quay trở lại hoạt động bình thường

Khi các bạn cài xong rồi như tốc độ led chạy đang nhanh hoặc chậm mà các bạn muốn chỉnh lại tốc độ thôi thì các bạn các bạn ấn giữ nút Set 5-7s là mạch sẽ vào thẳng chế độ cài tốc độ luôn nha, sau đó các bạn cài tốc độ như bình thường.
