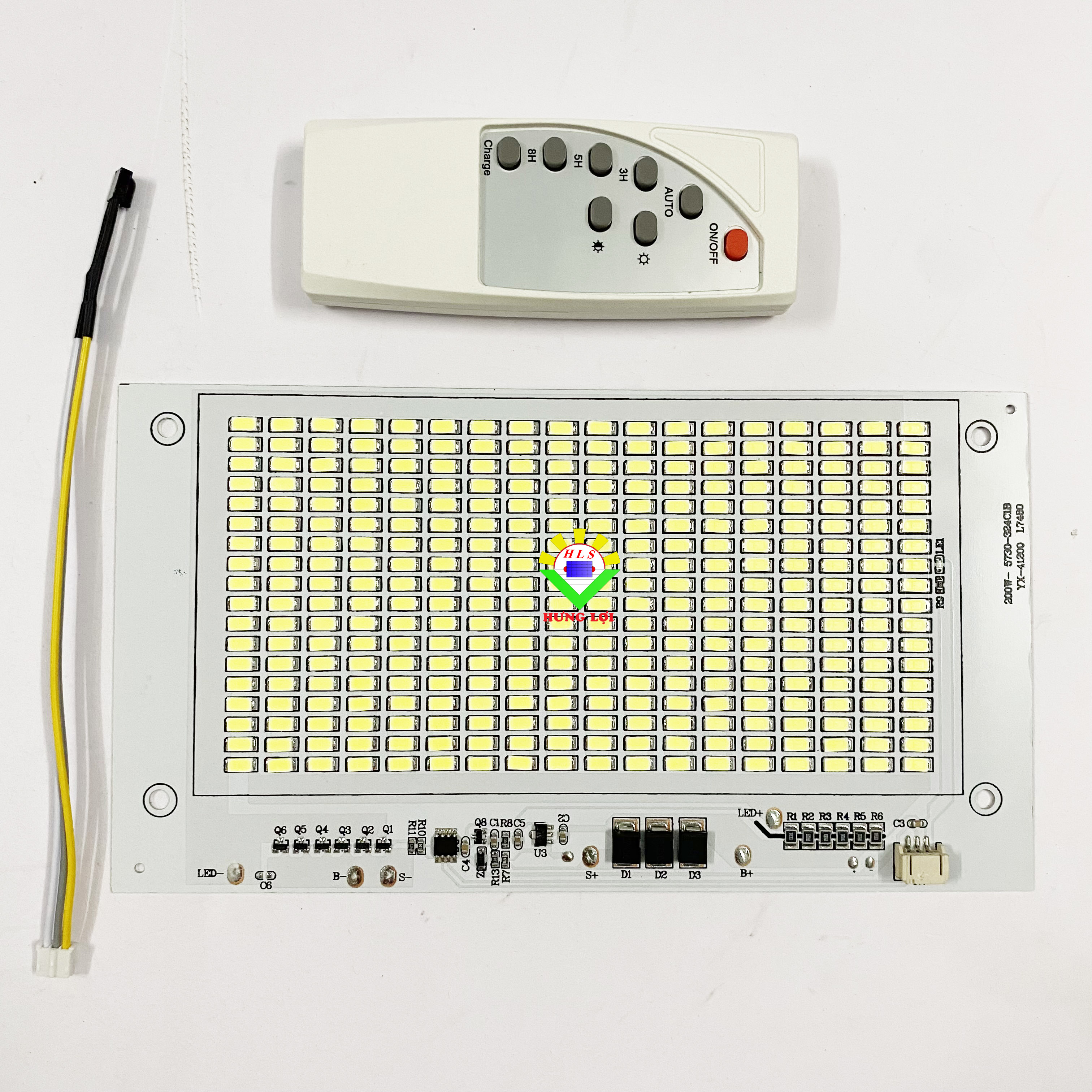

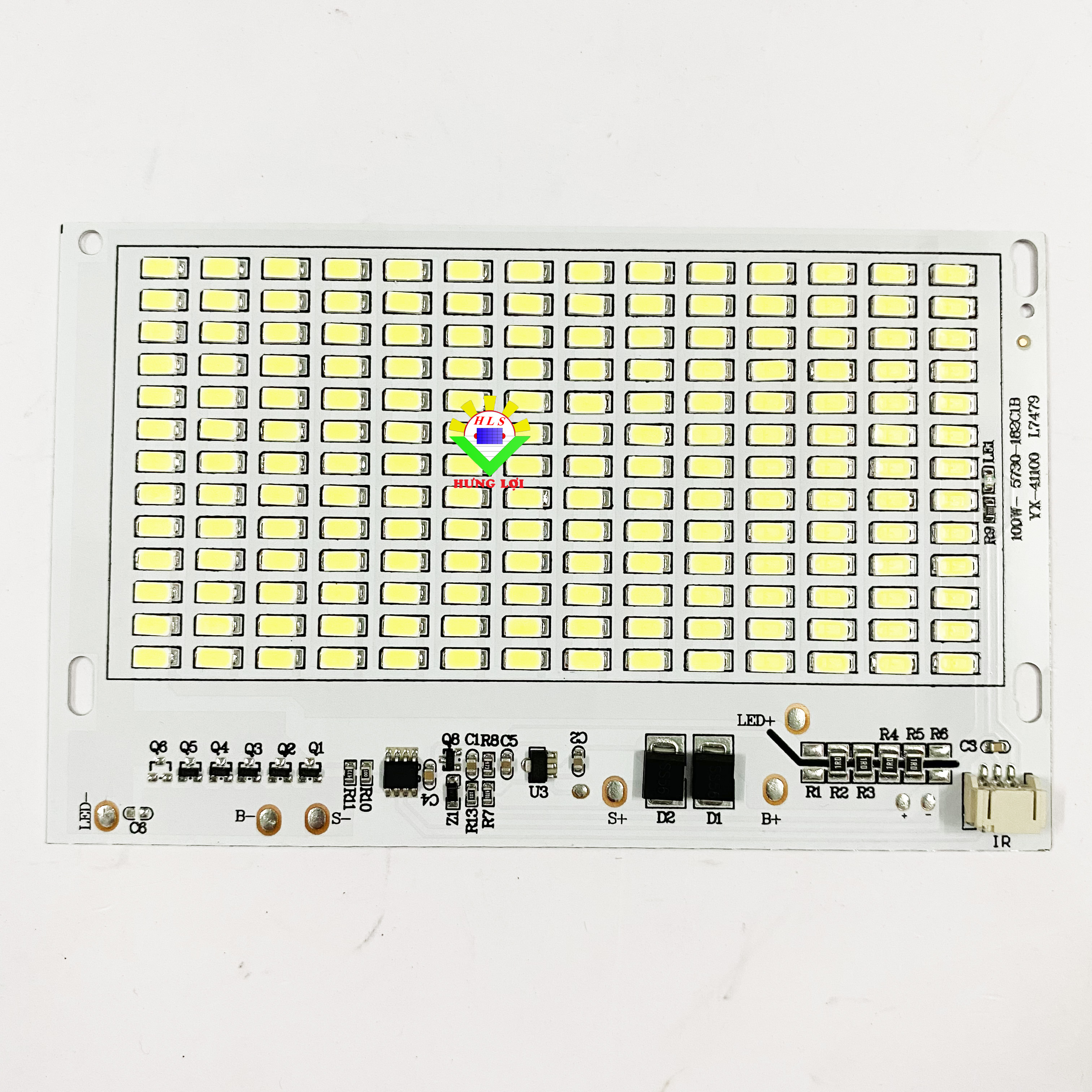

Mạch LED đèn năng lượng mặt trời 60w/100w/200w

Mạch LED đèn năng lượng mặt trời 60w/100w/200w

* Mô tả:

+ Mạch LED 60w/100w/200w  (Chỉ là tên mã sản phẩm, công suất thực tế tương ứng tầm 6w/10w/20w)

CHÚ Ý: MẠCH LED KHÔNG KÈM MÓC ĐIỀU KHIỂN

+ Ngoại hình có cấn móp nhẹ do vận chuyển

+ Cần lắp thêm tản nhiệt cho led, điện áp cao led sáng hơn ăn công suất lớn hơn

+ Pin lithium 1S 3.2v hoặc 3.7 cực dương nối B+, cực âm nối B-

+ Tấm pin năng lượng mặt trời 6V nối cực dương vào S+, cực âm vào S-

+ Trên mạch LED có 2 tiếp điểm K nhà sản xuất thiết kế để nối công tắc, nếu không dùng thì cần nối tắt 2 tiếp điểm để thông mạch cho LED (Có thể nối tắt trở R0)

* Hướng dẫn sử dụng tấm đèn pha led năng lượng mặt trời 60w/100w/200w

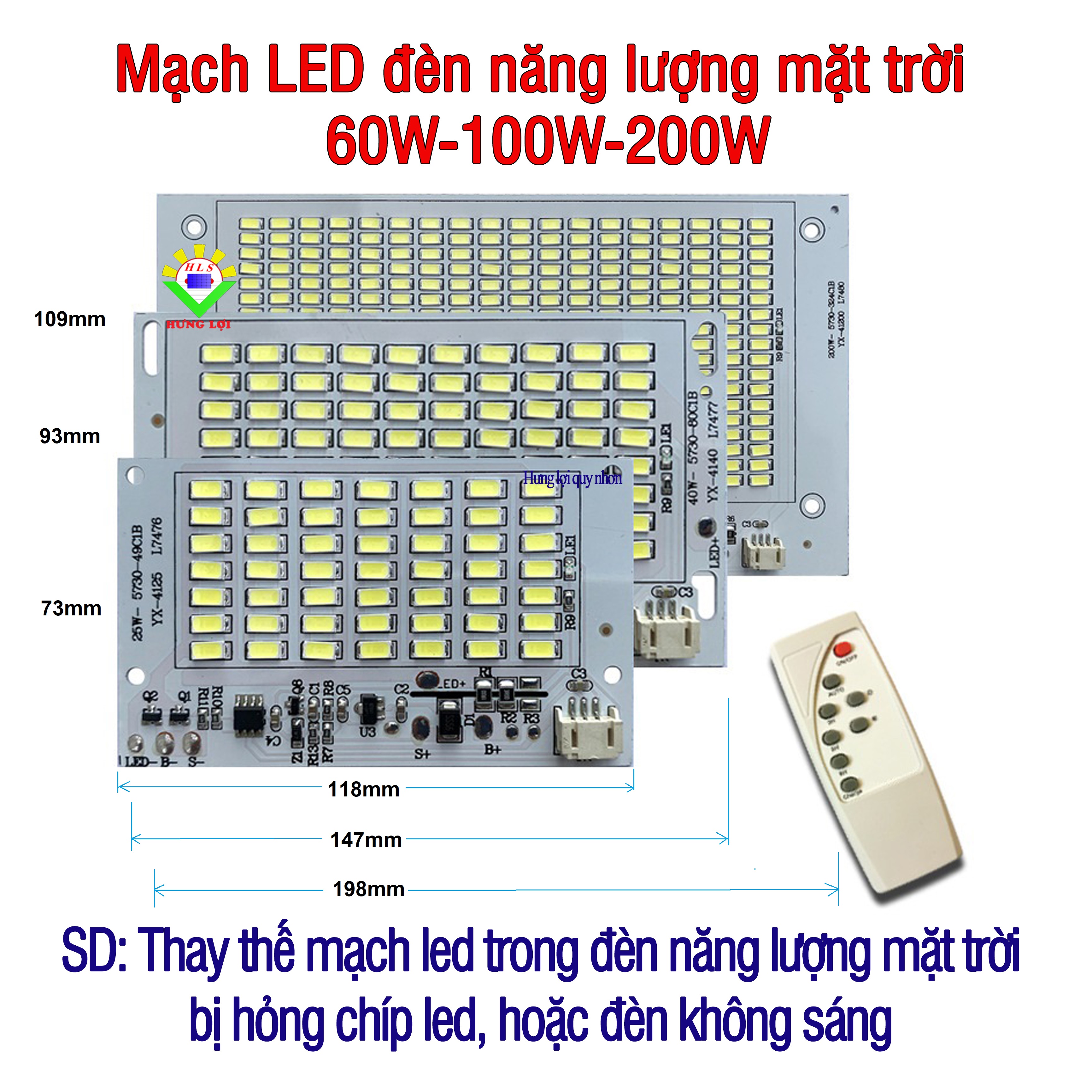

+ Kích thước tấm đèn pha led và mã số tương ứng

– 60W : 1B121C, KT : 118*73mm

- 100W : 1B182C, KT : 147*92mm

- 200W : 1B324C, KT : 198*109mm

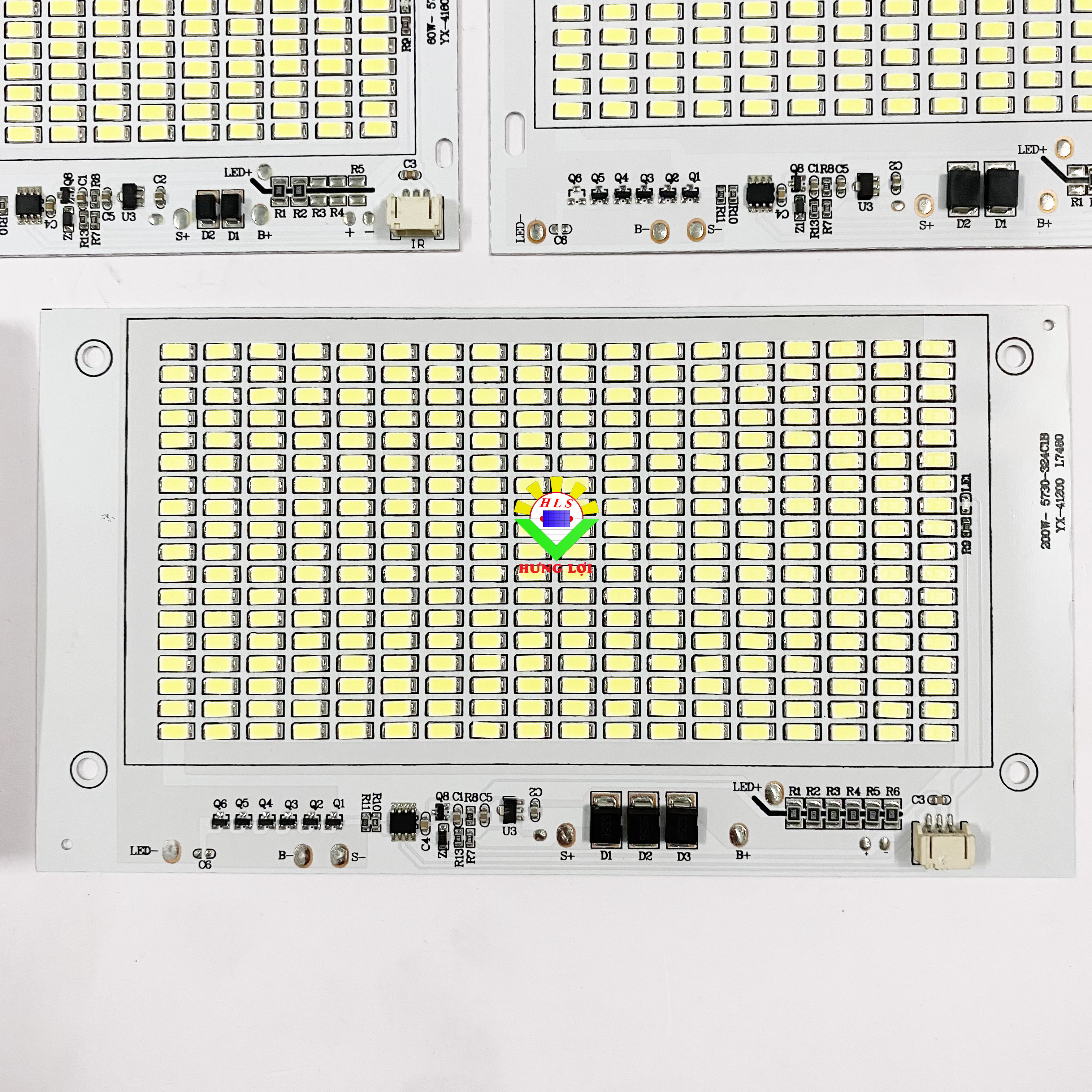

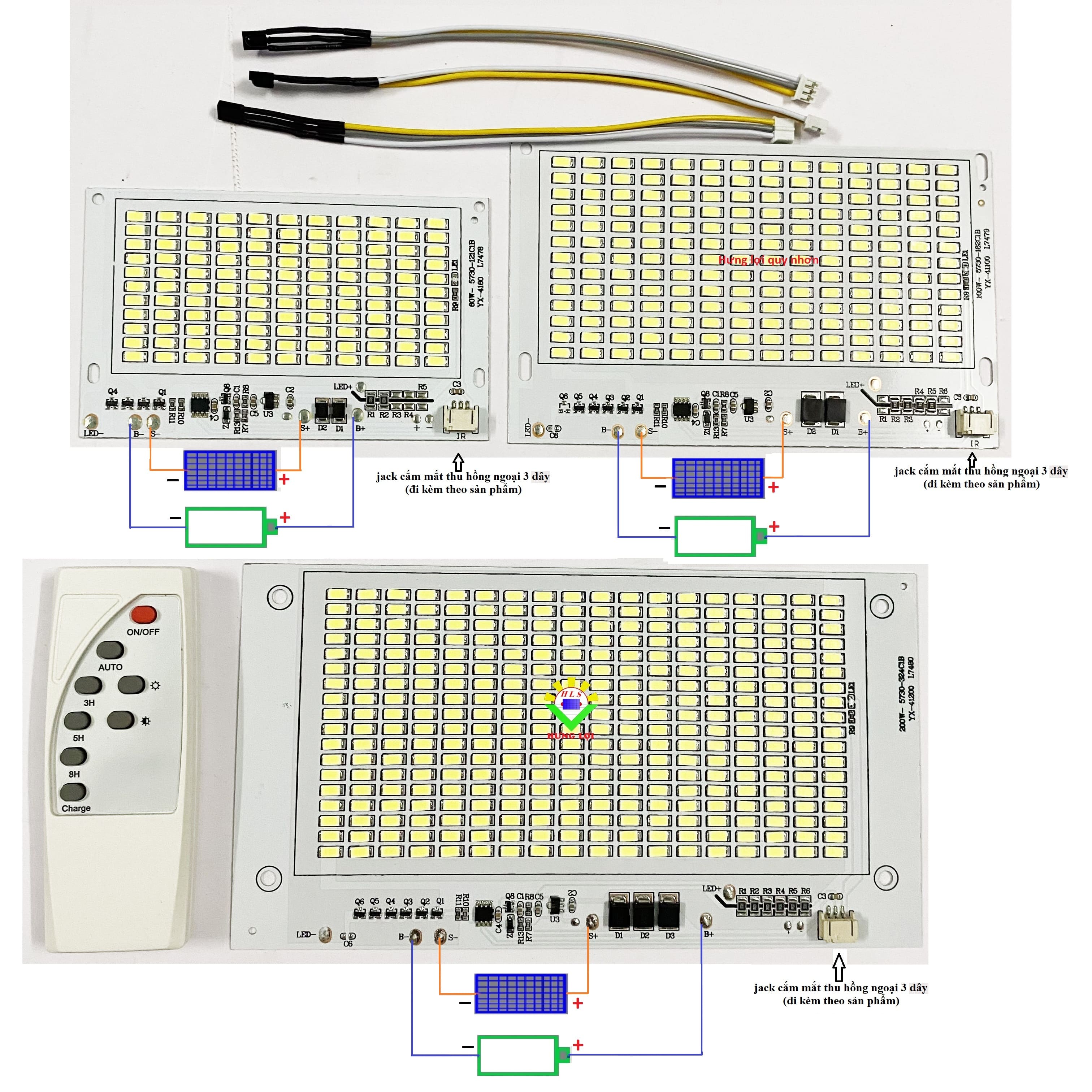

+ Điểm kết nối :

- KT : 198*109mm ( loại 200W) , 147*92mm ( loại 100W) , 117*73mm ( loại 60W)

- B(-) : cực âm của pin (Battery 3.2V)

- B(+) : cực dương của pin (Battery 3.2V)

- S(-) : Cực âm của tấm pin năng lượng mặt trời/bộ sạc năng lượng mặt trời/ adapter từ 4,2 -6V

- S(+) : Cực dương của tấm pin năng lượng mặt trời/bộ sạc năng lượng mặt trời/ adapter từ 4,2 - 6V

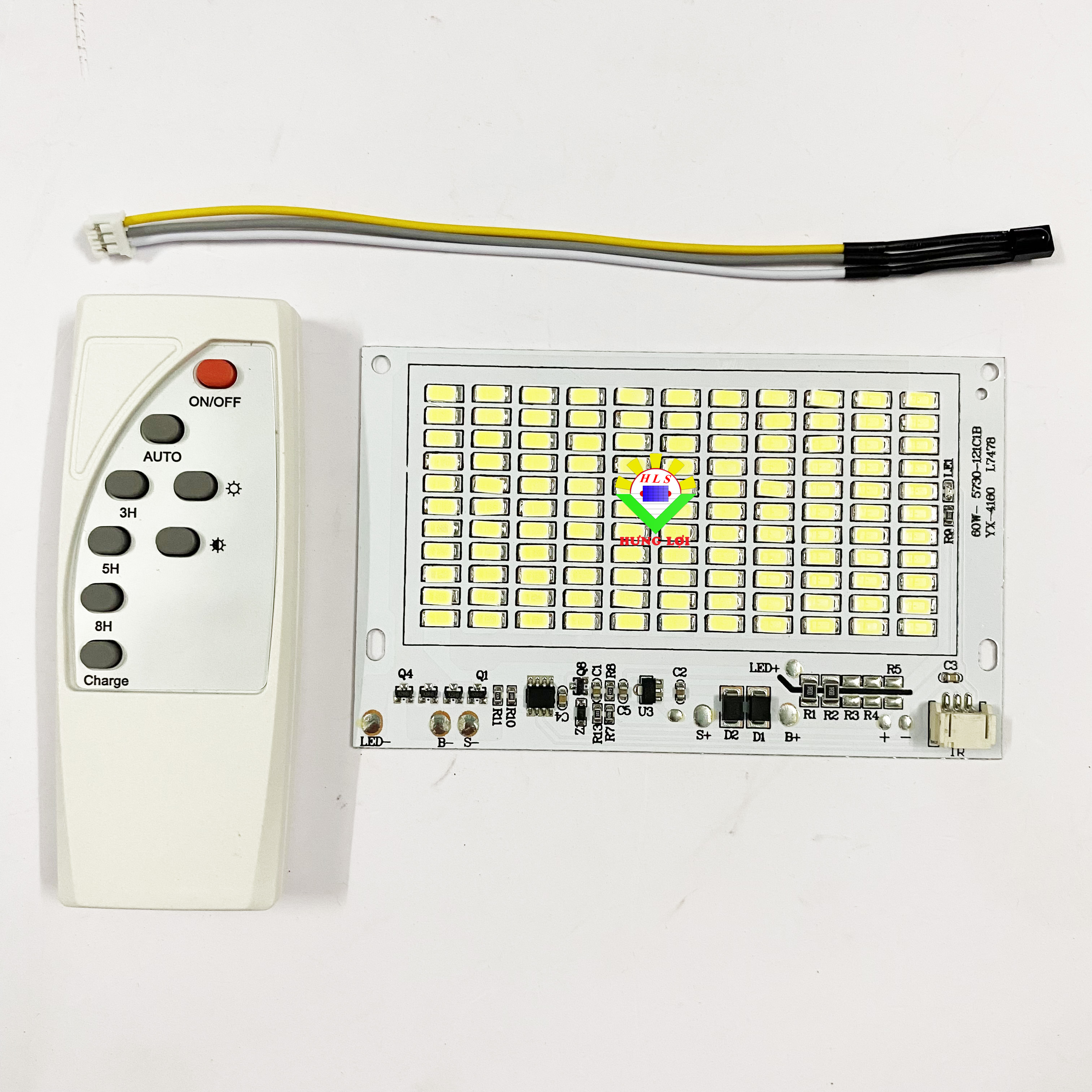

+ IR : jack cắm mắt thu hồng ngoại 3 dây (đi kèm theo sản phẩm)

+ Remote Hồng Ngoại : Solar controller (bán rời không kèm theo mạch)

+ Chức năng sản phẩm : Ứng dụng cho hệ thống đèn năng lượng mặt trời 25w/40w/60w/100w/200w

+ Công dụng Remote :

- Bật/Tắt đèn

- Chọn tự động/bằng tay : Tương ứng tự động bật tắt theo chế độ

- Chỉnh được thời gian sáng/tắt của đèn

- Chỉnh được cường độ ánh sáng của đèn

* Công dụng

- Lắp đặt trong hệ thống đèn năng lượng mặt trời

- Ứng dụng thay thế, lắp đặt hệ thống đèn năng lượng mặt trời hiện có trên thị trường

"Đọc Nhanh cho người mua năng lượng mặt trời"

1. Pin nên sử dụng 3.2-3.7V và tấm pin mặt trời nên sử dụng 5.5-7V. Nó không được vượt quá dải điện áp này, nếu không bảng pin / bảng đèn sẽ dễ bị hỏng.

2. Điều khiển từ xa không được bao gồm trên bảng đèn. Hàn pin và bảng điều khiển năng lượng mặt trời khi cần thiết và nó sẽ hoạt động tốt. Đèn không bật khi sạc vào ban ngày, đèn sẽ tự động bật khi trời tối. Không cần chọn chế độ phù hợp với bạn với điều khiển từ xa. Nếu bạn cần điều khiển từ xa, bạn có thể chọn thêm nó, điều khiển từ xa rất rẻ.

3. Bản thân bảng đèn không có chức năng bảo vệ pin. Khi mua pin, người mua phải yêu cầu nhà sản xuất pin để cung cấp bo mạch bảo vệ sạc quá mức và xả pin, nếu không pin sẽ bị hỏng nếu pin bị sạc quá mức hoặc xả quá mức!

4. Đây là bảng đèn nguồn sáng, là bảng thay thế cho đèn đường năng lượng mặt trời ban đầu, vui lòng tham khảo kích thước của bảng đèn ban đầu để lựa chọn và mua.
