Mạch kiểm tra dung lượng pin lithium

Mạch kiểm tra dung lượng pin lithium

Thông tin: Mạch kiểm tra dung lượng pin lithium

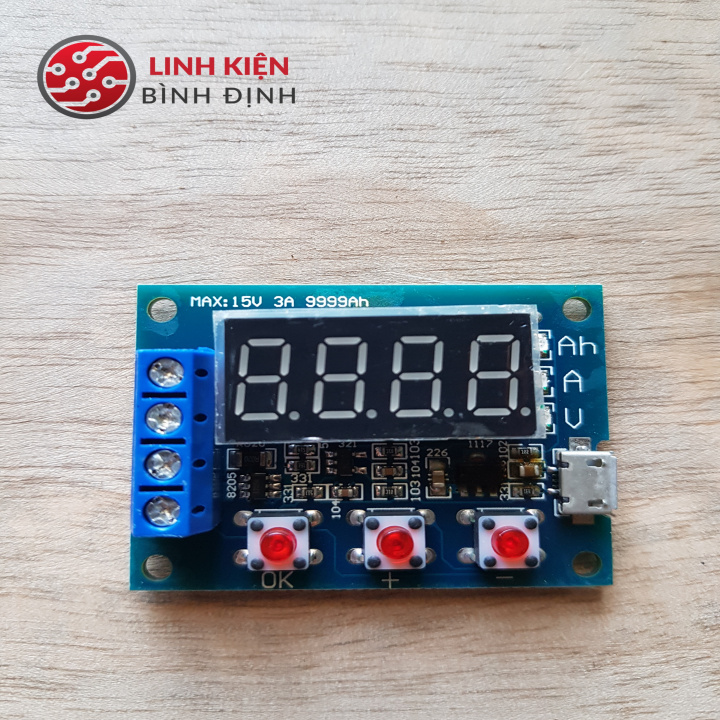

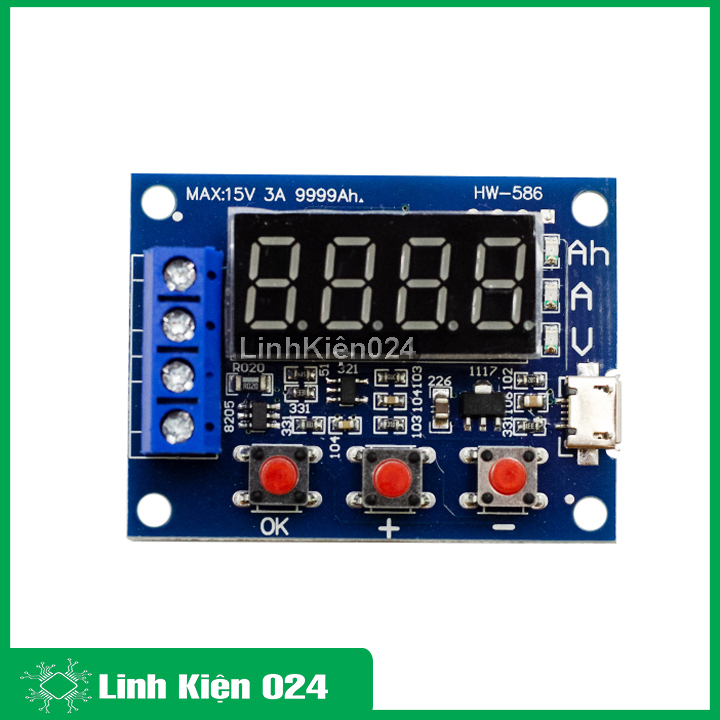

Mạch kiểm tra dung lượng pin lithium

- Mạch thích hợp test các loại pin như: 18650, 26650, pin điện thoại,.... Có thể đo được khối pin 2S 8.4V và 3S 12.6V. Các loại PIN 3.7V

- Điện áp tối đa phần Test 15V, Dòng điện kiểm tra tối đa 3.1A.

Chức năng hiển thị điện áp, dòng xả và dung lượng pin.

- Có 3 phím điều khiển: OK, (+), (-) để điều chỉnh mức dòng xả pin.

- Nguồn cấp 4-6V qua cổng micro USB thông dụng hoặc có thể hàn trên mạch.

Hướng dẫn sử dụng:

- Sạc đầy pin trước khi test để xác định đúng dung lượng thực của pin

- Kết nối pin cần test với các đầu vào (+), (-) (ở giữa) của mạch.

*Lưu ý nếu nối ngược cực mạch sẽ hỏng.

- Kết nối tải (trở xả pin) ở 2 đầu ngoài có ký hiệu R trên mạch.

- Kết nối nguồn Micro USB (sử dụng sạc điện thoại để cấp nguồn) hoặc có thể dùng nguồn 5V khác.

Lưu ý: tránh ngược cực sẽ làm mạch hỏng.

- Điện áp ngắt xả sẽ mặc định 3.0V. bạn có thể tăng hoặc giảm mức điện áp ngắt mong muốn bằng cách nhấn + hoặc - trên mạch sau đó nhấn "OK" để bắt đầu quá trình test.

- Mạch sẽ hiển thị dung lượng (Ah), dòng xả (A) và điện pin (V) quay vòng.

- Khi điện áp pin đạt đến điện áp ngắt xả được cài đặt, pin sẽ ngắt kết nối và màn hình hiển thị dung lượng (Ah) với nháy led nhanh để cho biết quá trình test đã kết thúc. Nhấn "OK' để nhìn dễ hơn.

- Nhấn "OK" một lần nữa để bắt đầu quá trình test mới.

* Các mã lỗi:

- Err1: Điện áp pin lớn hơn 15V

- Err2: Điện áp pin thấp hơn điện áp ngắt xả được cài đặt

- Err3: Pin không thể chịu được dòng xả

- Err4: Dòng xả lớn hơn 3.1A

Sản phẩm chưa bao gồm nguồn cấp.

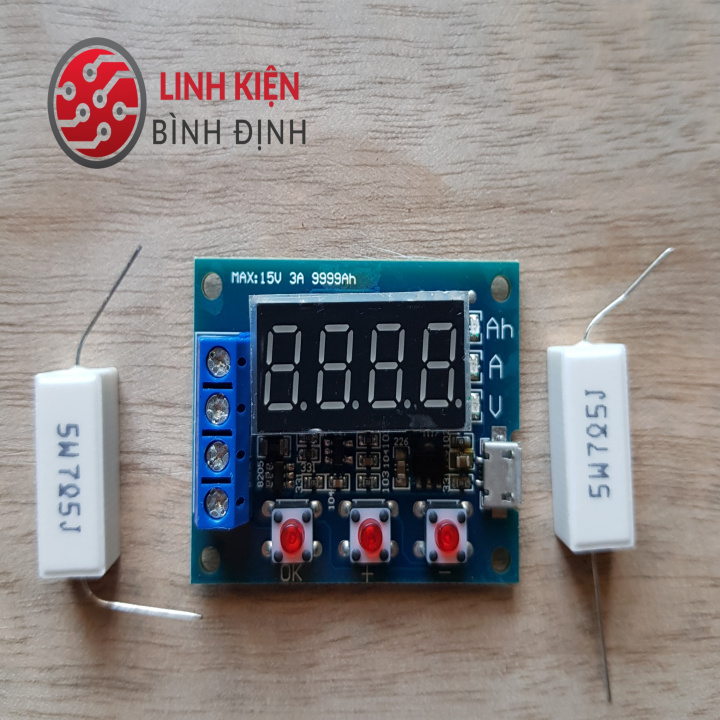

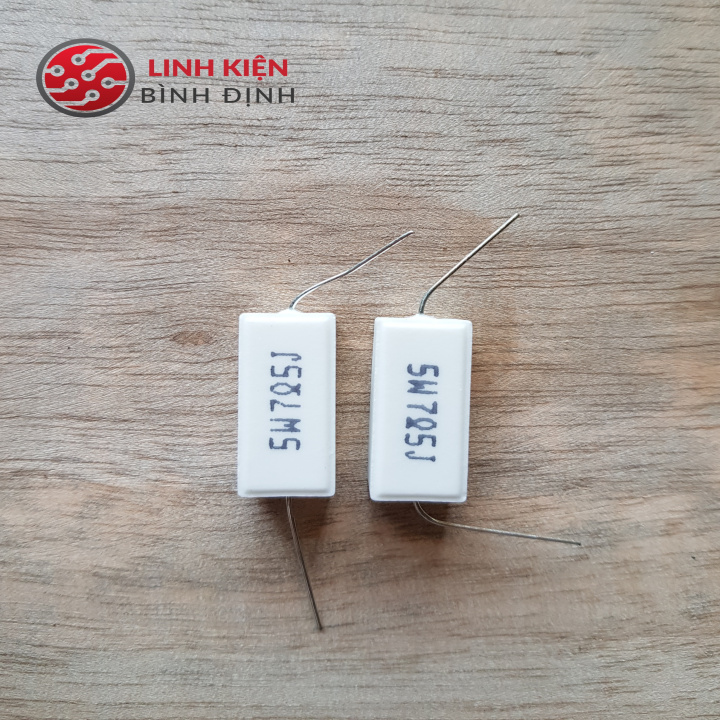

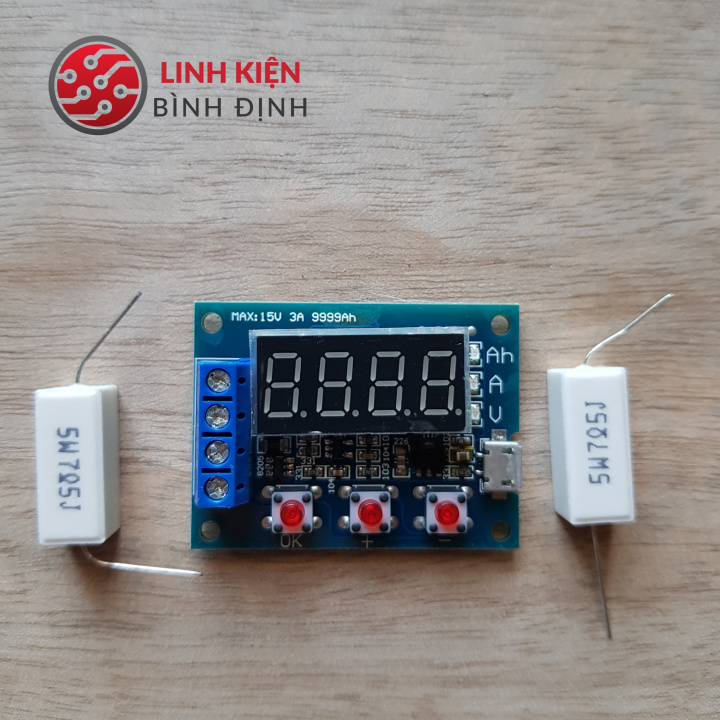

Sản phẩm có mạch, 4 vít chân mạch, 02 điện trở 5W 7.5R
