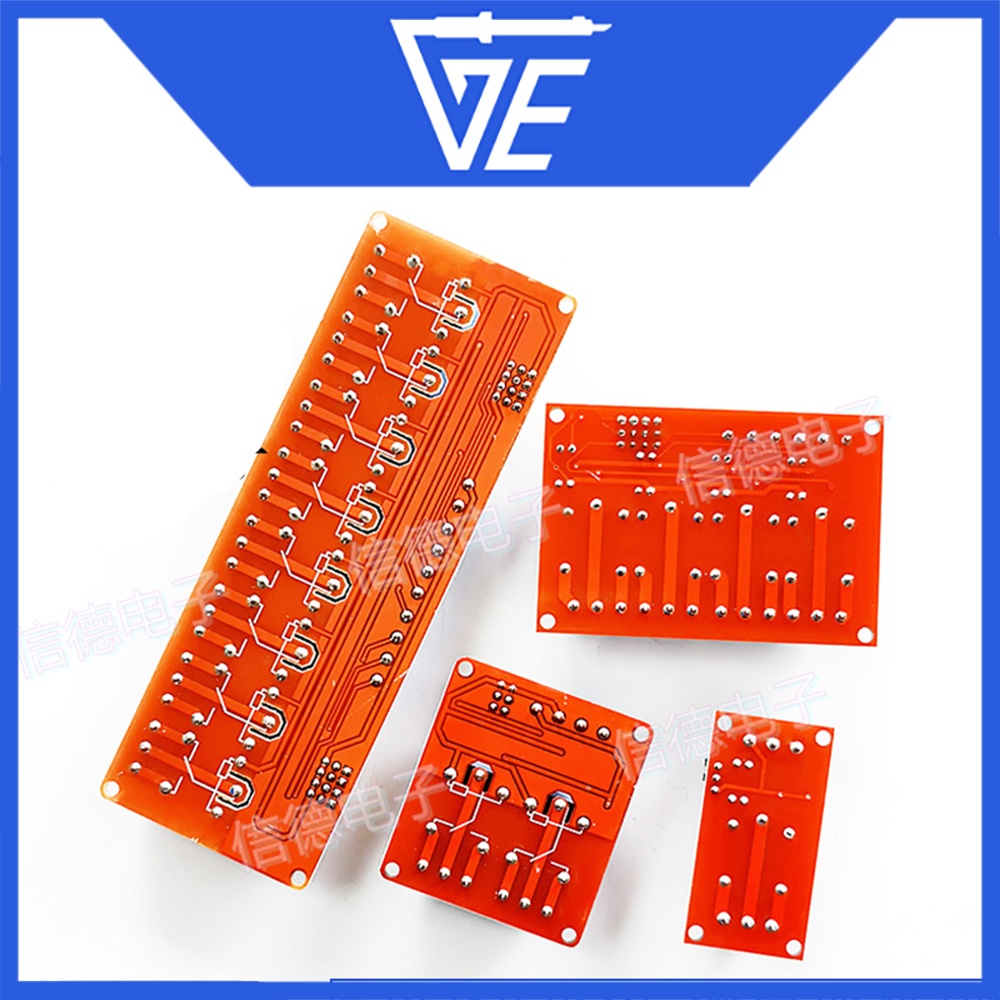

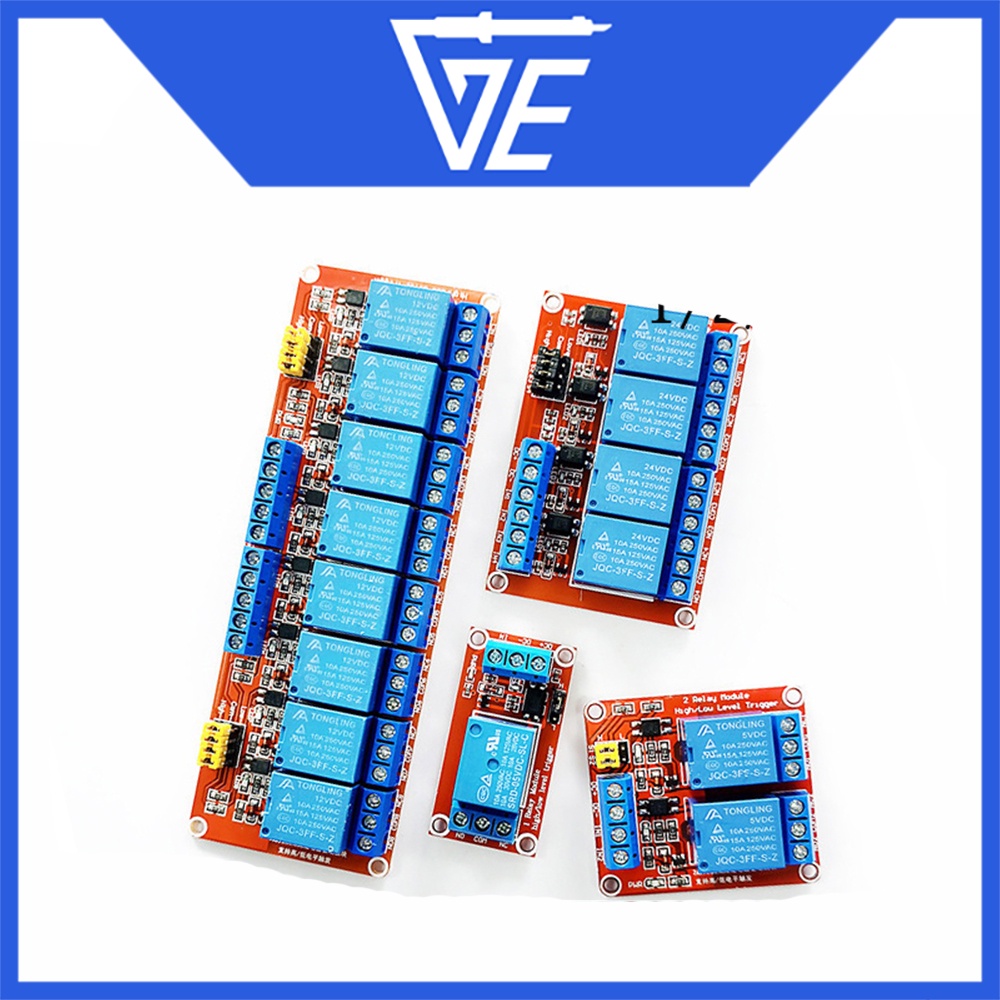

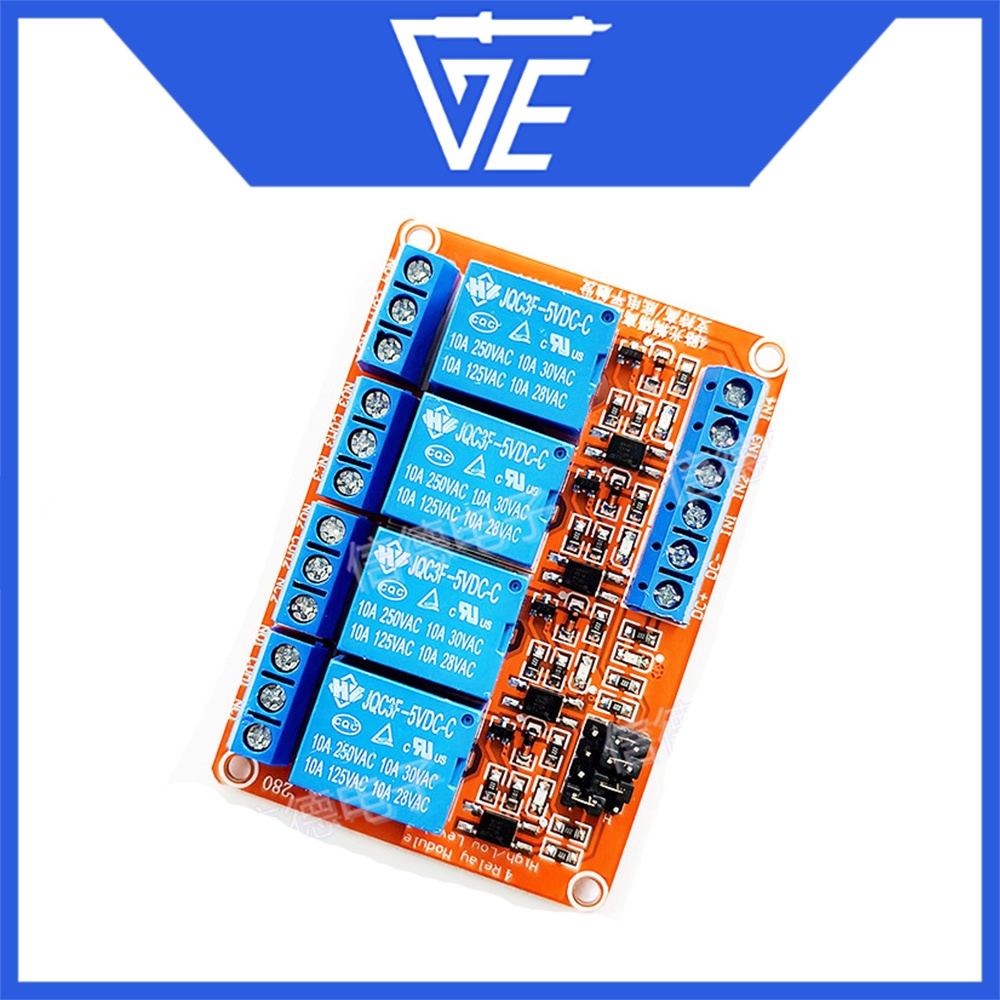

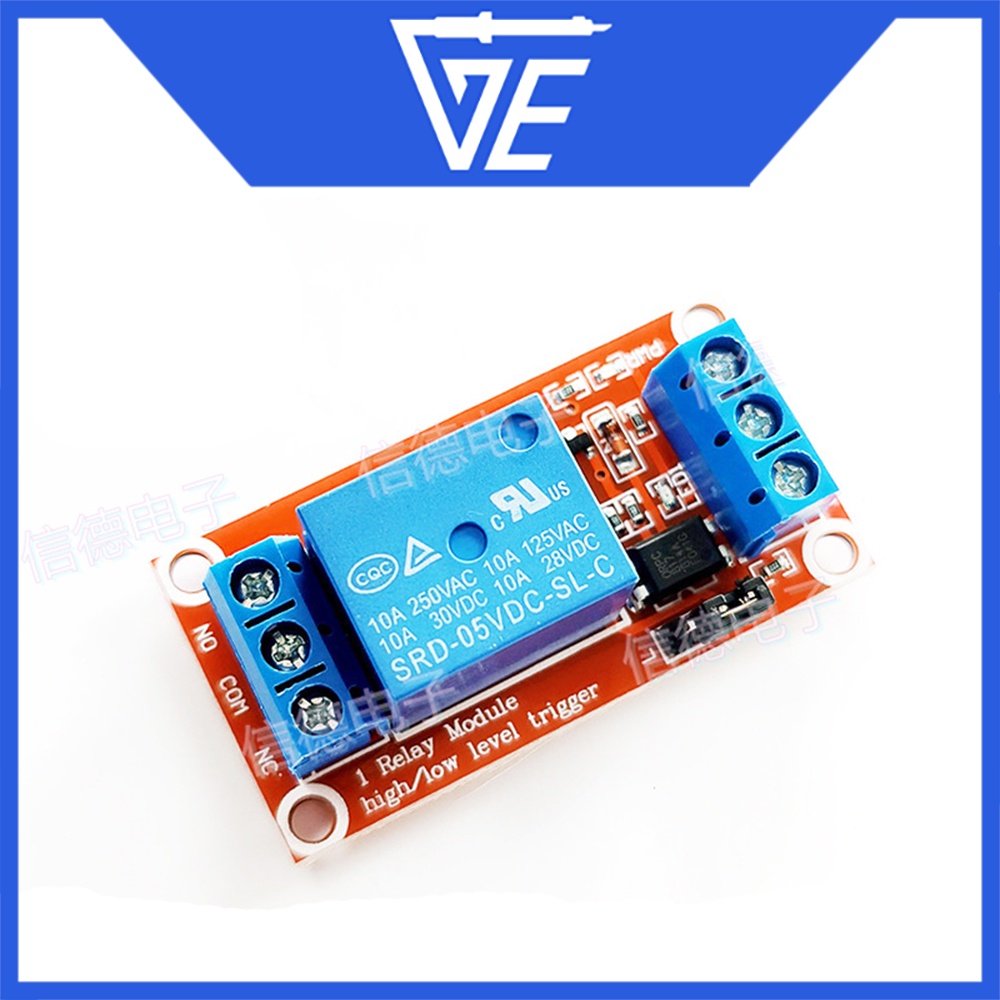

1/2/4/8 cách 5/9/12 / 24V mô-đun chuyển tiếp optocoupler cách ly mức cao và mức thấp bảng vi điều khiển kích hoạt màu đỏ
Mô tả mô-đun:
1. Mô-đun sử dụng rơ-le chất lượng cao chính hãng và tải tối đa của giao diện thường mở là: AC 250V / 10A, DC 30V / 10A;
2. Nó sử dụng cách ly optocoupler SMD, với khả năng lái xe mạnh mẽ và ổn định hiệu suất; dòng kích hoạt là 5mA;
3. Điện áp làm việc của mô-đun là 5V, 9, 12V, 24V để lựa chọn;
4. Mô-đun có thể được kích hoạt bằng cách thiết lập jumper mức cao hoặc mức thấp;
5. Thiết kế chịu lỗi , ngay cả khi đường dây điều khiển bị hỏng, rơ le sẽ không hoạt động;
6. Đèn báo nguồn (xanh lá cây), chỉ báo trạng thái rơ le (đỏ)
7. Thiết kế giao diện thân thiện với người dùng và tất cả các giao diện có thể được kết nối trực tiếp thông qua khối đầu cuối , rất tiện lợi
8. Có 4 lỗ bu lông cố định, các lỗ là 3,1mm, và khoảng cách 44,5mm * 20,5mm
giao diện hai mô-đun:
1. DC +: kết nối với cực dương của nguồn điện (điện áp dựa trên các yêu cầu của rơle, có các tùy chọn 5V.9V.12V và 24V)
2. DC-: kết nối với cực âm của nguồn điện
3. IN: có thể là mức cao hoặc mức thấp
Đầu ra rơle kéo-vào điều khiển rơle:
1. KHÔNG: Rơle giao diện thường mở, nổi trước khi rơle kéo vào, ngắn mạch với COM sau khi kéo vào
2, COM: giao diện chung rơle
3, NC: giao diện thường đóng rơle, trước khi rơle kéo vào Ngắn mạch với COM, và để mở sau khi hút
3. Thông số kỹ thuật:
Phiên bản rơ le Dòng tĩnh Dòng điện tối đa Dòng kích hoạt Điện áp kích hoạt (thấp) Cao
5V 5mA 190mA 2-4mA 0-1.5V 2.5-5V
12V 5mA 80mA 2-4mA 0-4V 4.5-12V
24V 5mA 50mA 2-4mA 0-8V 8,5-24V
Thiết bị đầu cuối lựa chọn kích hoạt mức cao và thấp:
1. Khi jumper bị ngắn mạch với LOW, nó là bộ kích hoạt mức thấp;
2. Khi jumper bị ngắn mạch với mức cao, nó được kích hoạt bởi mức cao.
