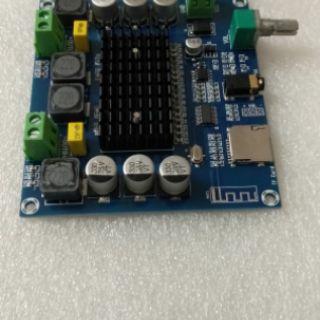

Mạch khuếch đại âm thanh Bluetooth

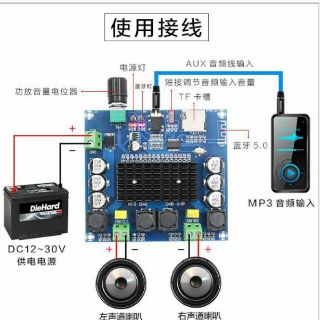

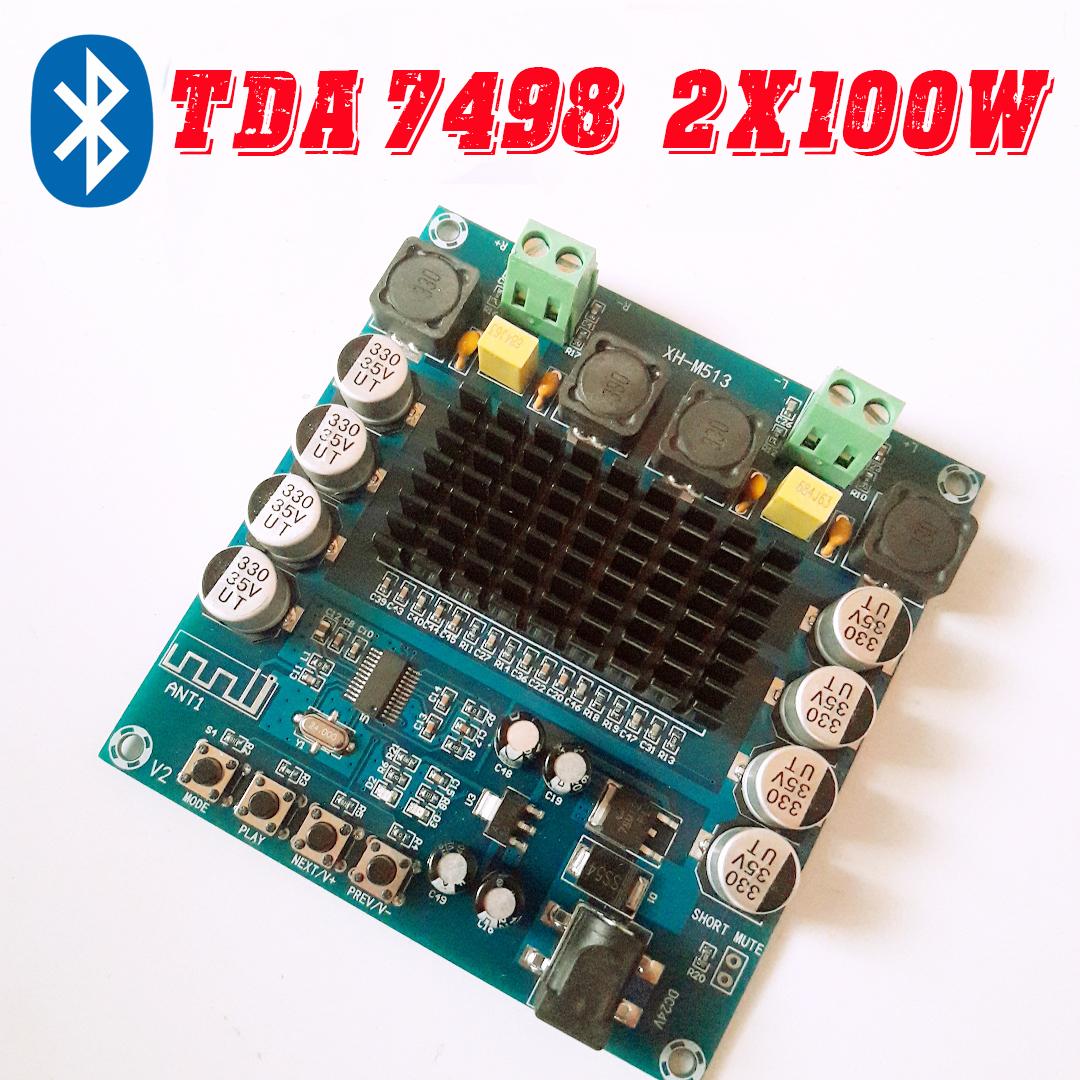

THÔNG SỐ KỸ THUẬT  Điện áp đầu vào ổn định: DC 12-24V Dòng tải cần : 5A Công suất đầu ra: 100W + 100W Trở kháng: 4-8 Ohm Đầu vào âm thanh: Bluetooth, thẻ nhớ SD, AUX 3.5mm Số lượng kênh: 2 kênh Kích thước: 92x85x20MM Lỗ ốc vít: 3MM  HƯỚNG DẪN SỬ DỤNG  Khi module khuếch đại công suất TDA7498 được kết nối với nguồn điện và Bluetooth chưa được ghép đôi, đèn báo Bluetooth sẽ nhấp nháy nhanh. Khi kết nối Bluetooth thành công, đèn báo Bluetooth sẽ ngừng nhấp nháy. Khi bài hát được phát, đèn báo Bluetooth sẽ nhấp nháy chậm. Ghi chú: 1. Kết nối đầu vào nguồn với nguồn điện DC 12-24V. Khi bật nguồn, đèn báo nguồn sẽ sáng màu đỏ và đèn xanh lam sẽ nhấp nháy. 2. Kết nối đầu vào âm thanh với nguồn âm thanh, chẳng hạn như MP3, điện thoại di động, máy tính, thẻ nhớ SD, v.v. 3. Kết nối đầu ra âm thanh với loa, chú ý chiều âm và dương. Chân hàn nút vật lý âm lượng, chuyển bài hát: Khi đầu vào âm thanh sử dụng thẻ Bluetooth hoặc thẻ nhớ, bạn có thể kết nối dây nguồn với ba chân "+ VOL -" để điều chỉnh âm lượng và chuyển bài hát. 1. Kết nối "+" và "VOL" với nút nhấn: tăng âm lượng, nhấn giữ để NEXT bài 2. Kết nối "-" và "VOL" với nút nhấn: giảm âm lượng, nhấn giữ để PREV bài Giới thiệu về chọn đầu vào âm thanh: Mạch sẽ ưu tiên đầu vào âm thanh cuối cùng mà bạn chọn. Nếu bạn sử dụng đầu vào âm thanh Bluetooth, sau đó kết nối AUX bo mạch sẽ tự động chọn đầu vào âm thanh AUX, cắm thẻ nhớ sẽ ngắt Bluetooth
