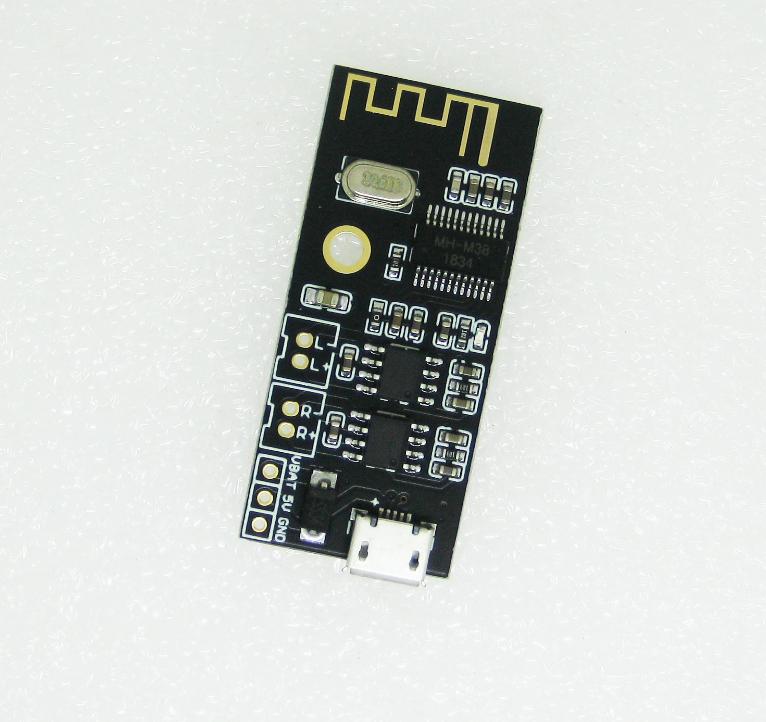

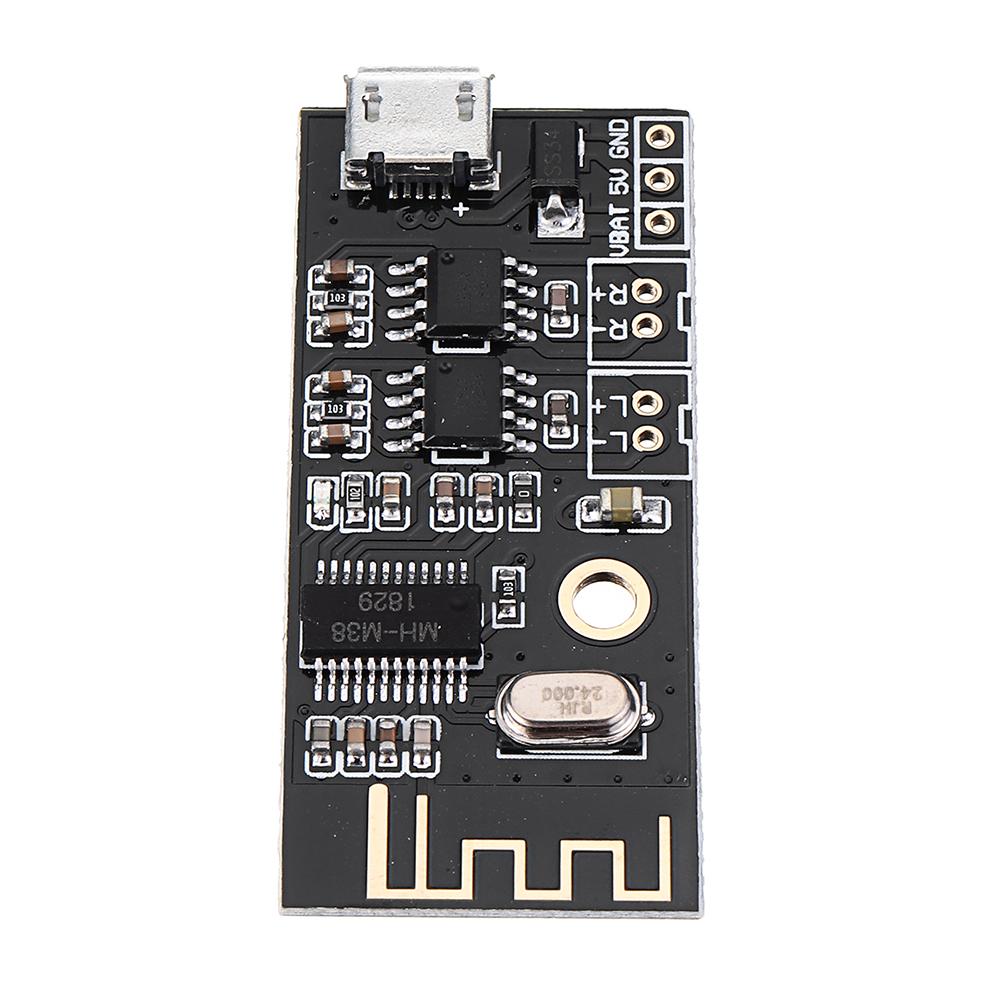

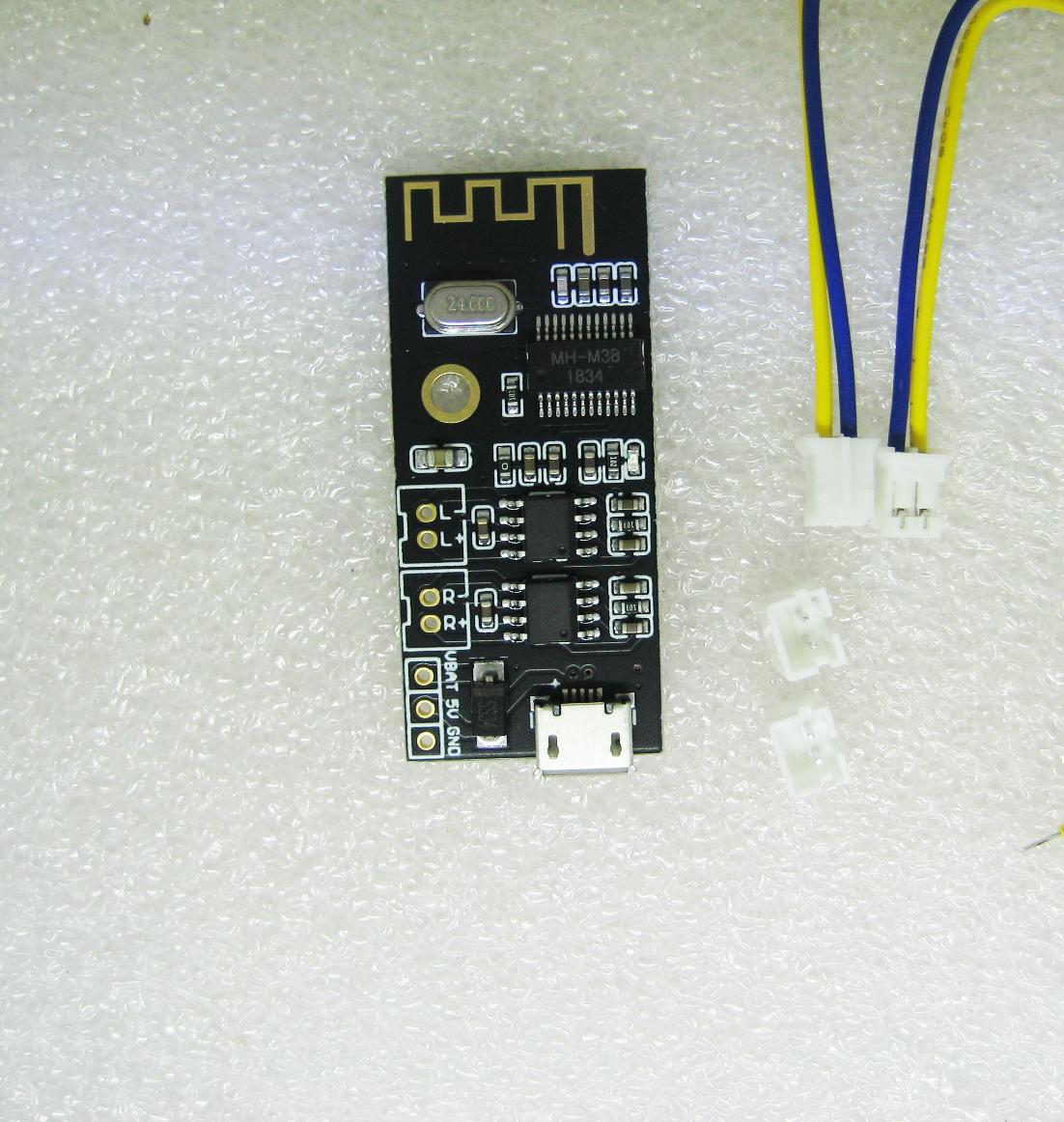

Mạch khuếch đại âm thanh Blueooth MH-M38

Mạch khuếch đại âm thanh Blueooth MH-M38

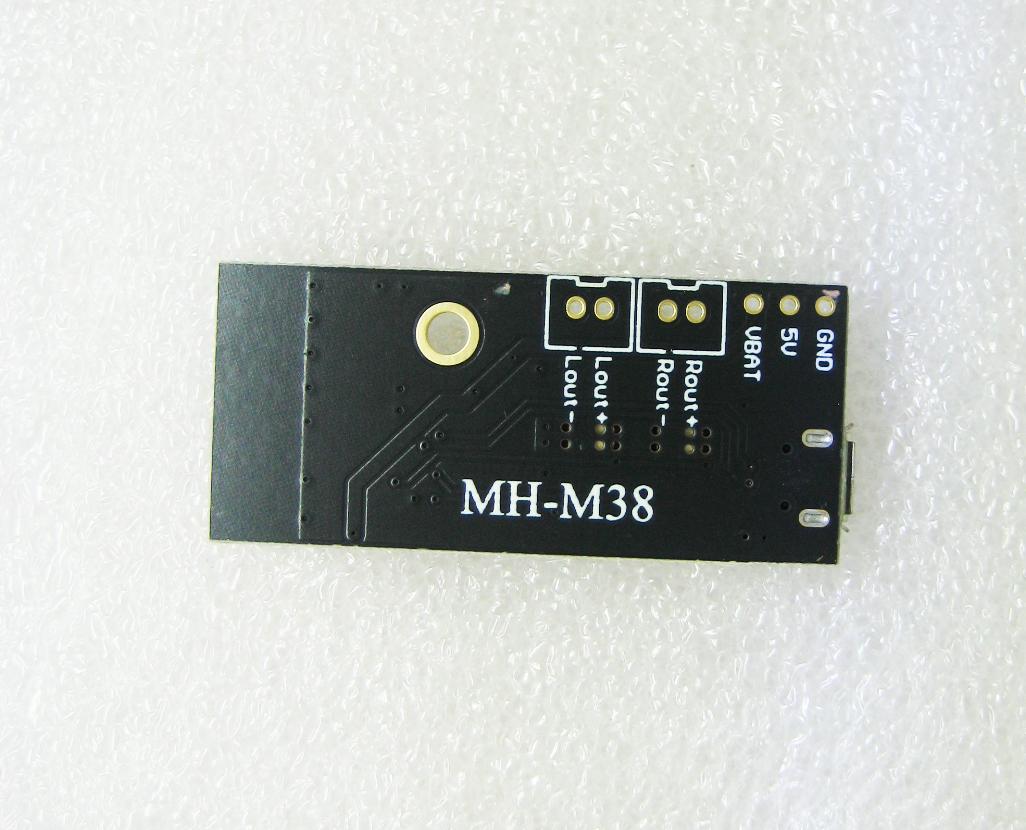

5V: Nguồn khuyến nghị 5V2A
GND: Chân Mass, chân âm
VBAT: Pin lithium3,7-4,2V
L + / L-: Đầu ra kênh trái (loa trực tiếp)
R + / R-: Đầu ra kênh phải (loa trực tiếp)

Đặc tính:
Nguồn điện: Có thể cắm trực tiếp bằng cáp USB MICRO USB 5V hoặc có thể được kết nối với nguồn điện 5V hoặc pin lithium 3.7V. Lưu ý rằng giao diện cấp nguồn 5V và 3.7V là khác nhau. 5V được kết nối với 5V và GND, và pin lithium 3.7V được kết nối với VBAT và GND.
Dòng hoạt động tối đa là 5V2A. Nên sử dụng nguồn điện quy định 5V2A để có chất lượng âm thanh tốt hơn.
Hỗ trợ làm card âm thanh USB (cắm và phát). Kết nối mô-đun với máy tính bằng cáp USB và máy tính có thể phát nhạc thông qua đầu ra bộ khuếch đại mô-đun.
Đầu ra âm thanh:
Đầu ra tín hiệu âm thanh nổi trái và phải, có thể được kết nối với hai loa 4-8 ohm, 3W-5W.
Sản phẩm này có mạch khuếch đại công suất 5W + 5W riêng và không được kết nối với bộ khuếch đại khác! Đầu ra của hai bộ khuếch đại không thể được kết nối song song hoặc các cực âm được kết nối với nhau, nếu không, chip khuếch đại công suất bị hỏng
