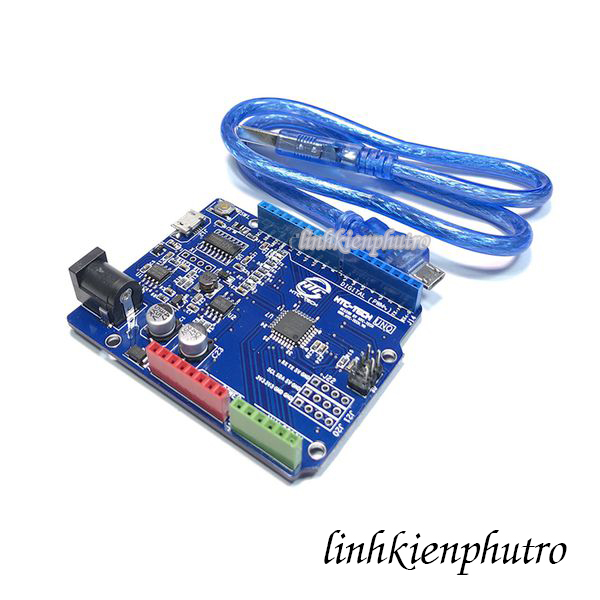

[HCM]Mạch HTC Uno R3

Mạch HTC Uno R3 là sản phẩm từ HTC-Tech là một module ứng dụng lập trìnhđược sử dụngtương thích hoàn toàn vớiArduino Uno R3 và phần mềm lập trìnhArduino IDE.

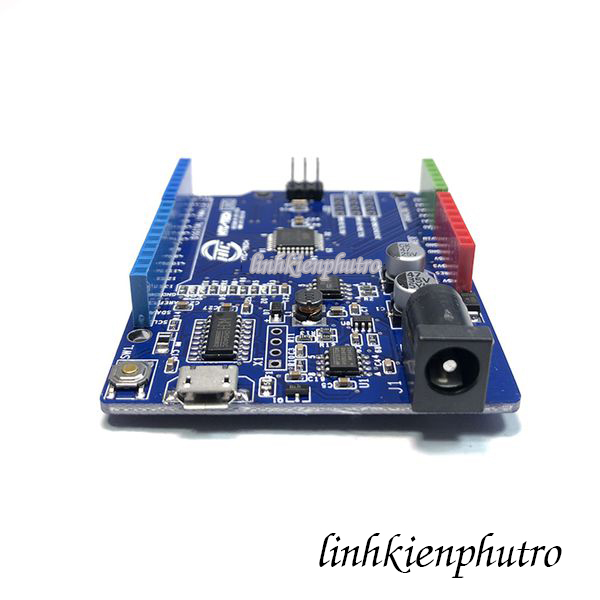

Sản phẩm sử dụng cổng Micro USBthay thế cho cổng USB type B được dùngcác phiên bản khác, giúp bạn thuận tiện hơn khi sử dụng.

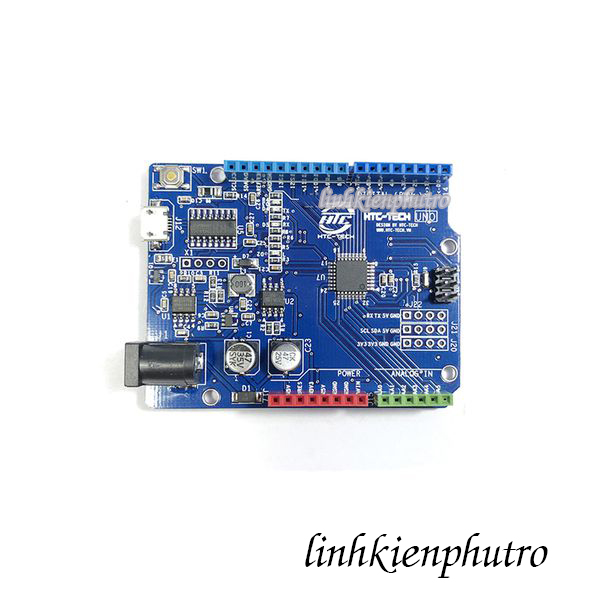

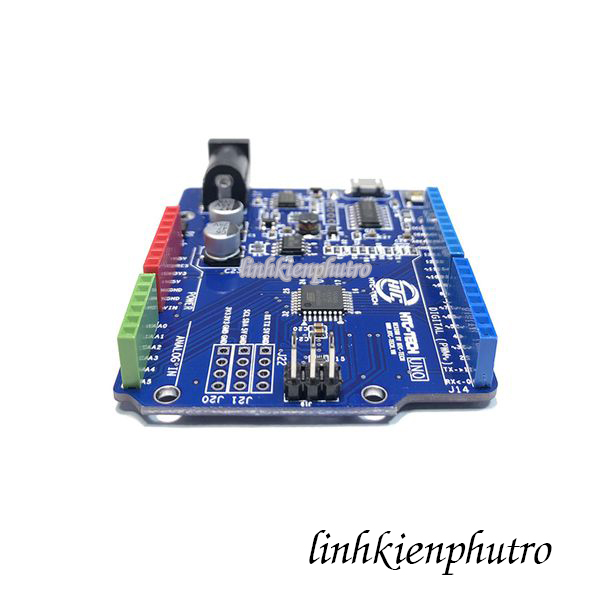

Một điều thú vị với phiên bản này là các cổng kết nối được thiết kế theo màu sắcnhư sau:

• Màu đỏ: Phần Power
• Màu xanh lá: Analog I/O
• Màu xanh dương: Digital I/O

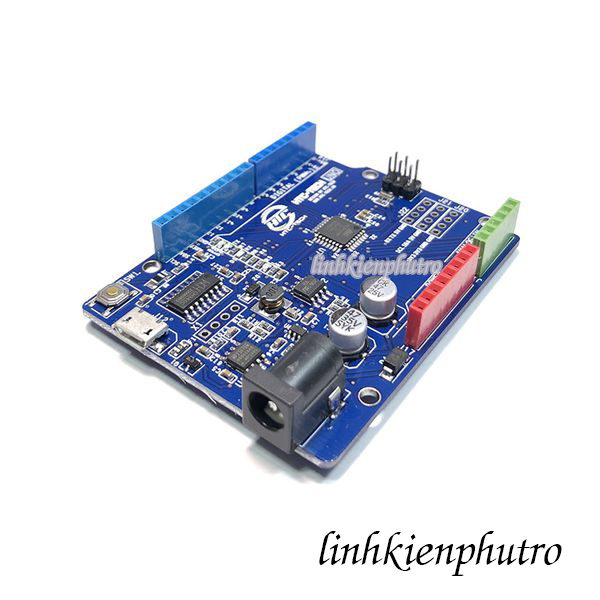

Mạch HTC Uno R3 là một board mạch vi điều khiển dựa trênATmega328. Mạch gồm 14 chân ngõ vào/ngõ ra kỹ thuật số (Digital I/O), 6 chân ngõ vào/ngõ ra tín hiệu tương tự (Analog I/O),bộ tạo dao động 16MHz, kết nối cổng Micro USB, Jack Power DC, cổngICSP header, một nút Reset. Mạch được thiết kếvới mọi thứ cần thiết để hỗ trợ vi điều khiển; chỉ cần kết nối với cổng Micro USB hoặc cấp nguồn cho mạch bằng nguồn chuyển đổi AC-DC hoặc Pin để mạch hoạt động.

Thông số kỹ thuật:

• Chip:ATmega328 (DIP Package)
• Điện áp hoạt động: 5VDC
• Điện áp ngõ vào khuyên dùng: DC 7V ~ 9V
• Dải điện áp ngõ vào: DC 5V ~ 12V
• Số chân I/O: 14 (trong đó có 6 ngõ ra PWM)
• Số chân Analog input: 6
• Dòng tải mỗi chân I/O: 40mA
• Dòng tải cho chân3.3V: 50mA
• Bộ nhớ Flash: 32KB trong đó 2KB sử dụng cho bootloader
• SRAM: 2 KB (ATmega328)
• EEPROM: 1 KB (ATmega328)
• Clock Speed: 16 MHz
• Kích thước: 75 x 54 x 15mm (2.95x 2.13 x 0.59″)
