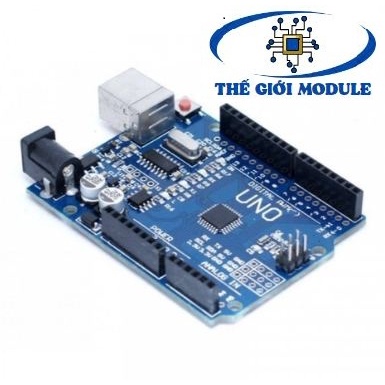

Mạch Arduino UNO R3 SMD (kèm cáp)

Arduino Uno R3 SMD hoàn toàn giống với Arduino Uno R3 bản chân cắm(DIP). Điểm khác biệt nằm ở Chip nạp chương trình : Arduino Uno R3 (DIP) dùng chip nạp Atmega16U2 , còn Arduino Uno R3 SMD dùng chip nạp CH340 nên tiết kiệm chi phí hơn nhiều. Ứng dụng ARDUINO UNO R3: nó có ứng dụng rất mạnh mẽ từ đơn giản đến phức tạp, vd như: Điều khiển đèn LED nhấp nháy, xử lý tín hiệu cho xe điều khiển từ xa, làm một trạm đo nhiệt độ - độ ẩm và hiển thị lên màn hình LCD,v.v… Những thông số cần chú ý: Chip điều khiển chính: ATmega328 Nguồn nuôi mạch: 5V Nguồn ngoài( cắm từ giắc tròn DC): Khuyên dùng 7-9V để đảm bảo mạch hoạt động tốt. Nếu bạn cắm 12V thì IC ổn áp rất dễ chết và gây hư hỏng mạch Số chân Digital: 14 (hỗ trợ 6 chân PWM) Số chân Analog: 6 Dòng ra trên chân digital: tối đa 40 mA Dòng ra trên chân 3.3V: 50 mA Dung lượng bộ nhớ Flash: 32 KB (ATmega328) of which 0.5 KB used by bootloader SRAM: 2 KB (ATmega328) EEPROM: 1 KB (ATmega328) Tốc độ: 16 MHz Nguồn cho ARDUINO: ARDUINO UNO R3 có thể được cấp nguồn 5V thông qua cổng USB hoặc cấp nguồn ngoài thông qua Adaptor với điện áp khuyên dùng là 7-12V DC và giới hạn là 6-20V. Thường thì nên cấp nguồn bằng pin 9V là hợp lý nhất nếu bạn không có sẵn nguồn từ cổng USB. Nếu cấp nguồn vượt quá ngưỡng giới hạn như trên sẽ làm hỏng ARDUINO UNO R3. GND (Ground): cực âm của nguồn điện cấp cho ARDUINO UNO . Khi bạn dùng các thiết bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau. 5V: cấp điện áp 5V đầu ra. Dòng tối đa cho phép ở chân này là 500mA. 3.3V: cấp điện áp 3.3V đầu ra. Dòng tối đa cho phép ở chân này là 50mA. Vin (Voltage Input): Để cấp nguồn ngoài cho Arduino UNO, bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND. IOREF: Điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Nó có thể luôn là 5V. Chú ý vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn. RESET: Khi nhấn nút Reset trên board để Reset vi điều khiển tương đương với việc chân Reset được nối với GND qua 1 điện trở 10KΩ. Các chân vào ra của ARDUINO UNO R3: ARDUINO UNO R3 có 14 chân digital dùng để đọc hoặc xuất tín hiệu. Chúng chỉ có 2 mức điện áp là 0V và 5V với dòng vào/ra tối đa trên mỗi chân là 40mA. Ở mỗi chân đều có các điện trở pull-up từ được cài đặt ngay trong vi điều khiển ATmega328 (mặc định thì các điện trở này không được kết nối).
