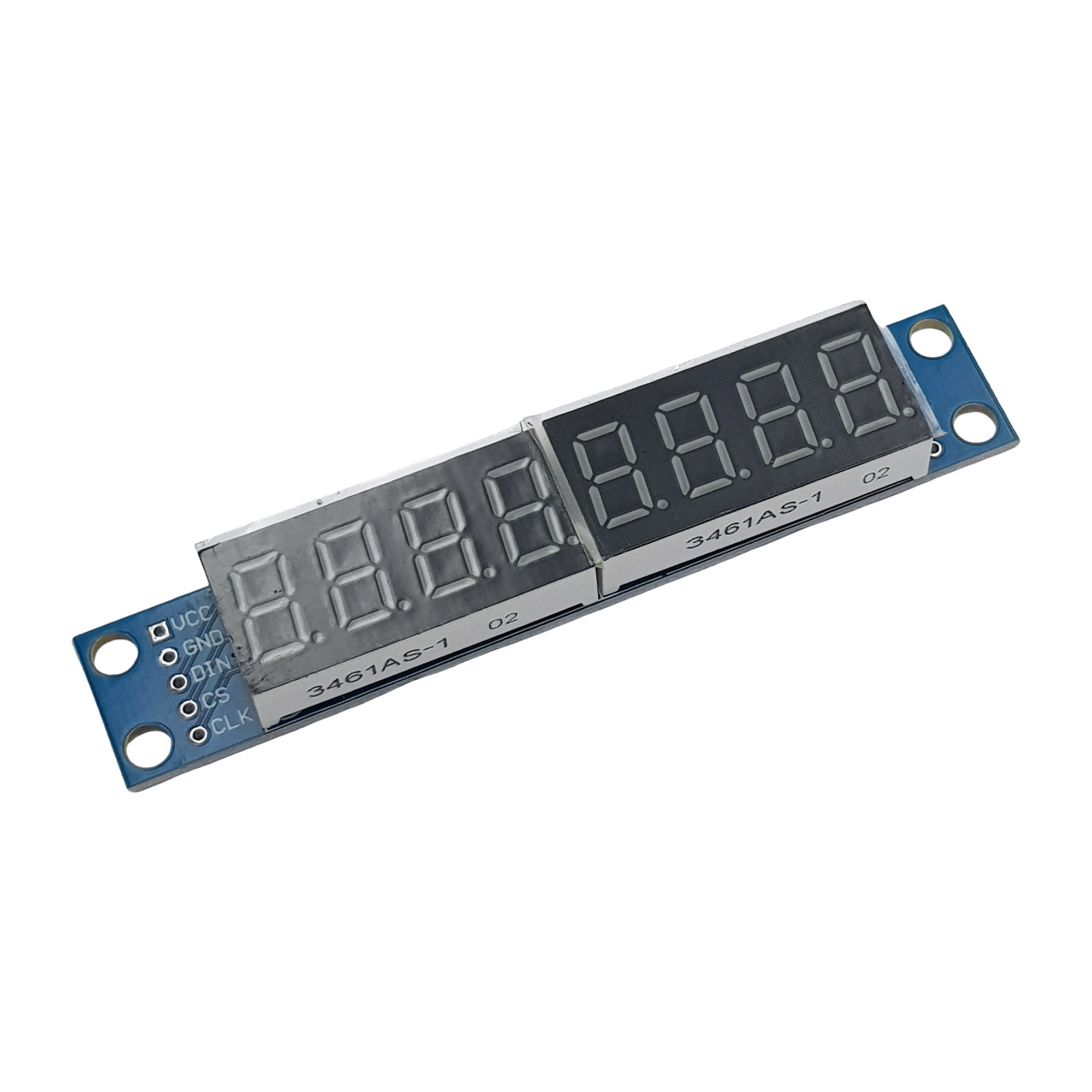

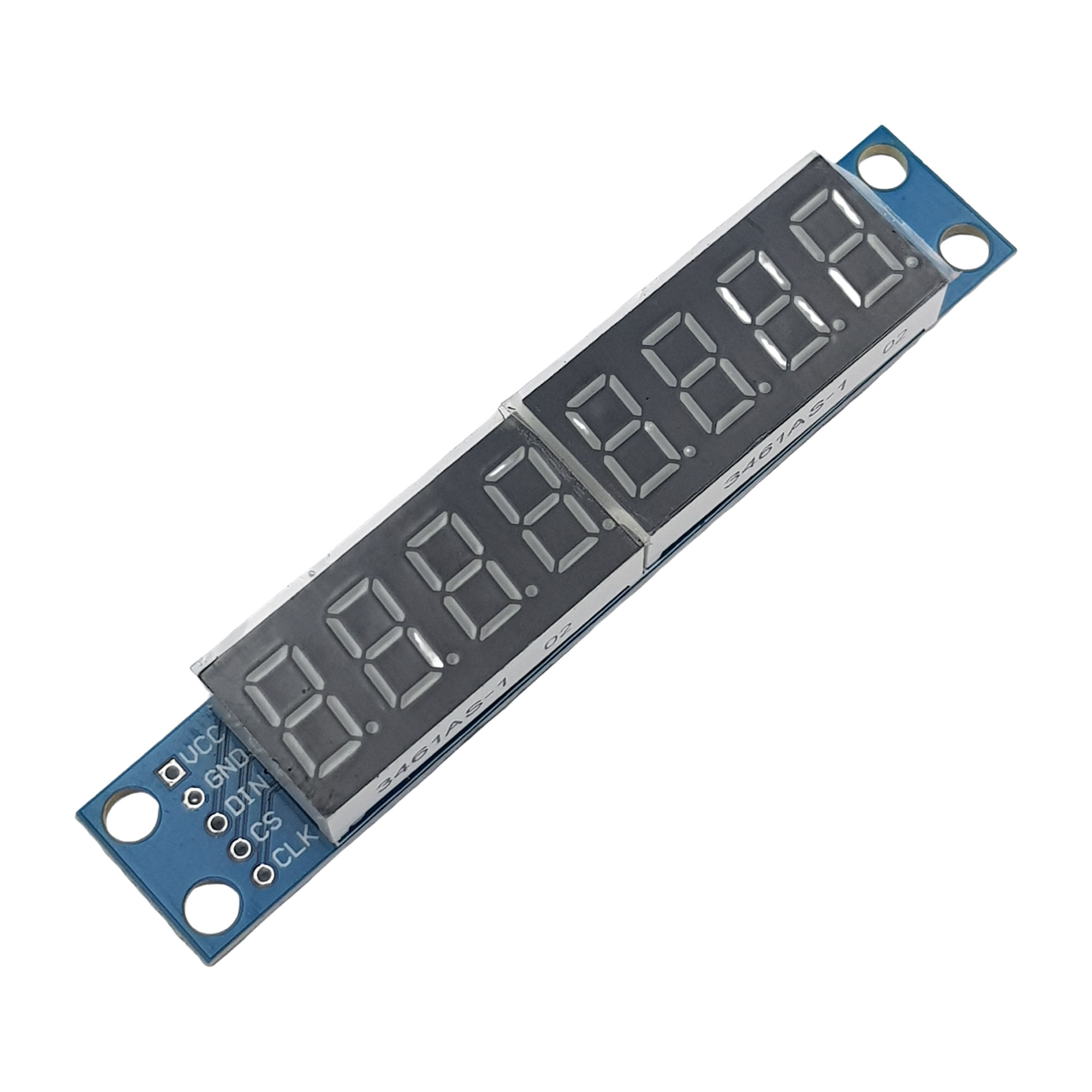

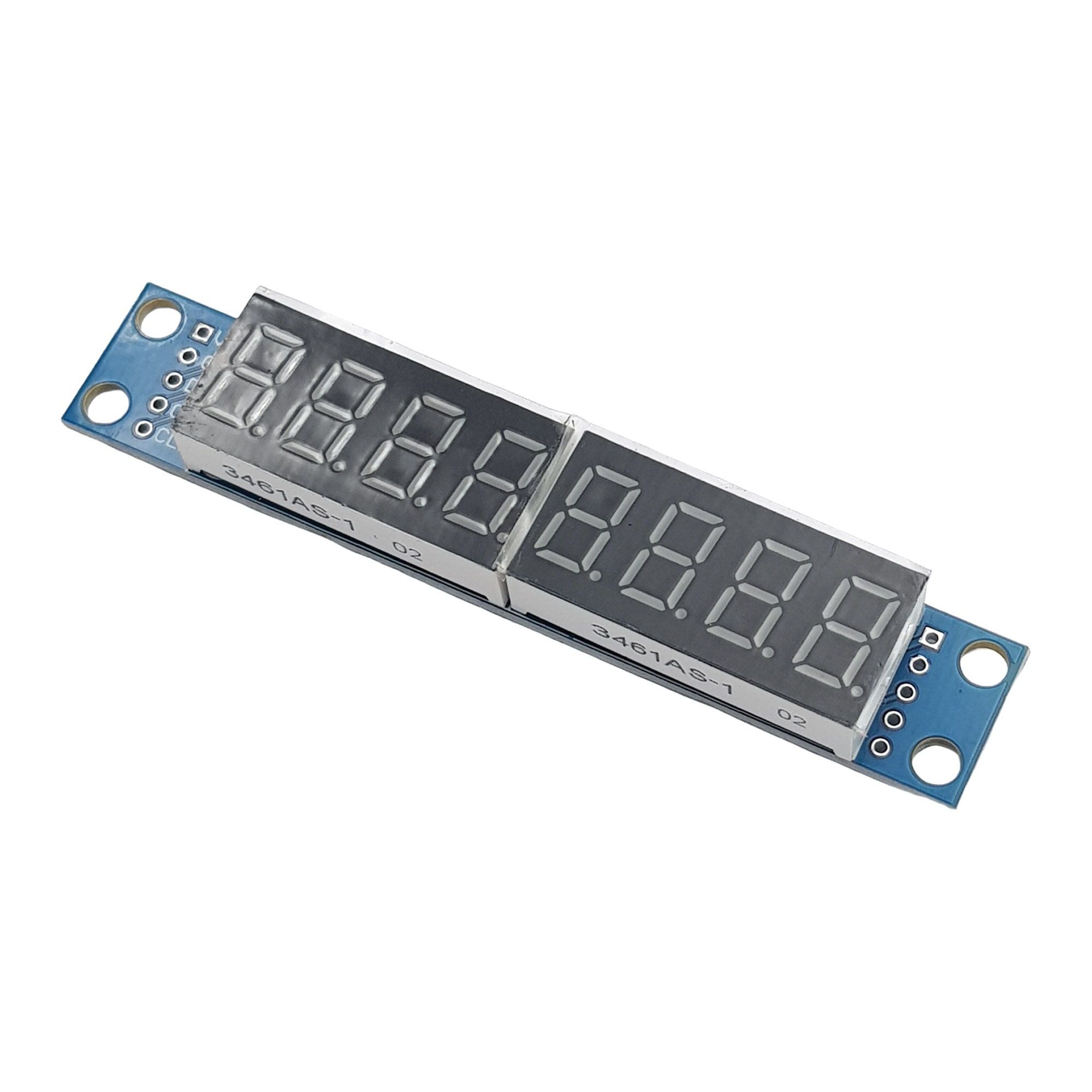

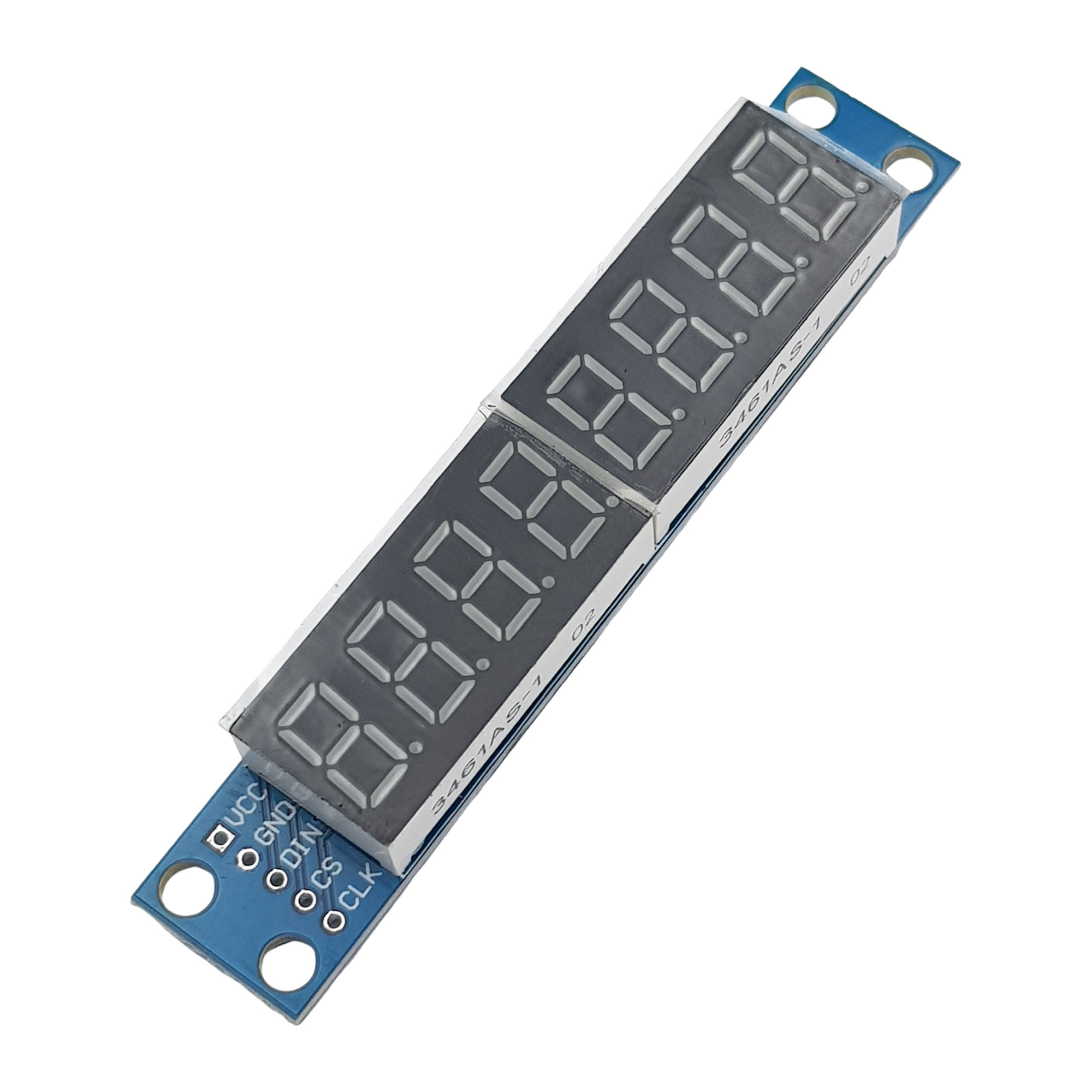

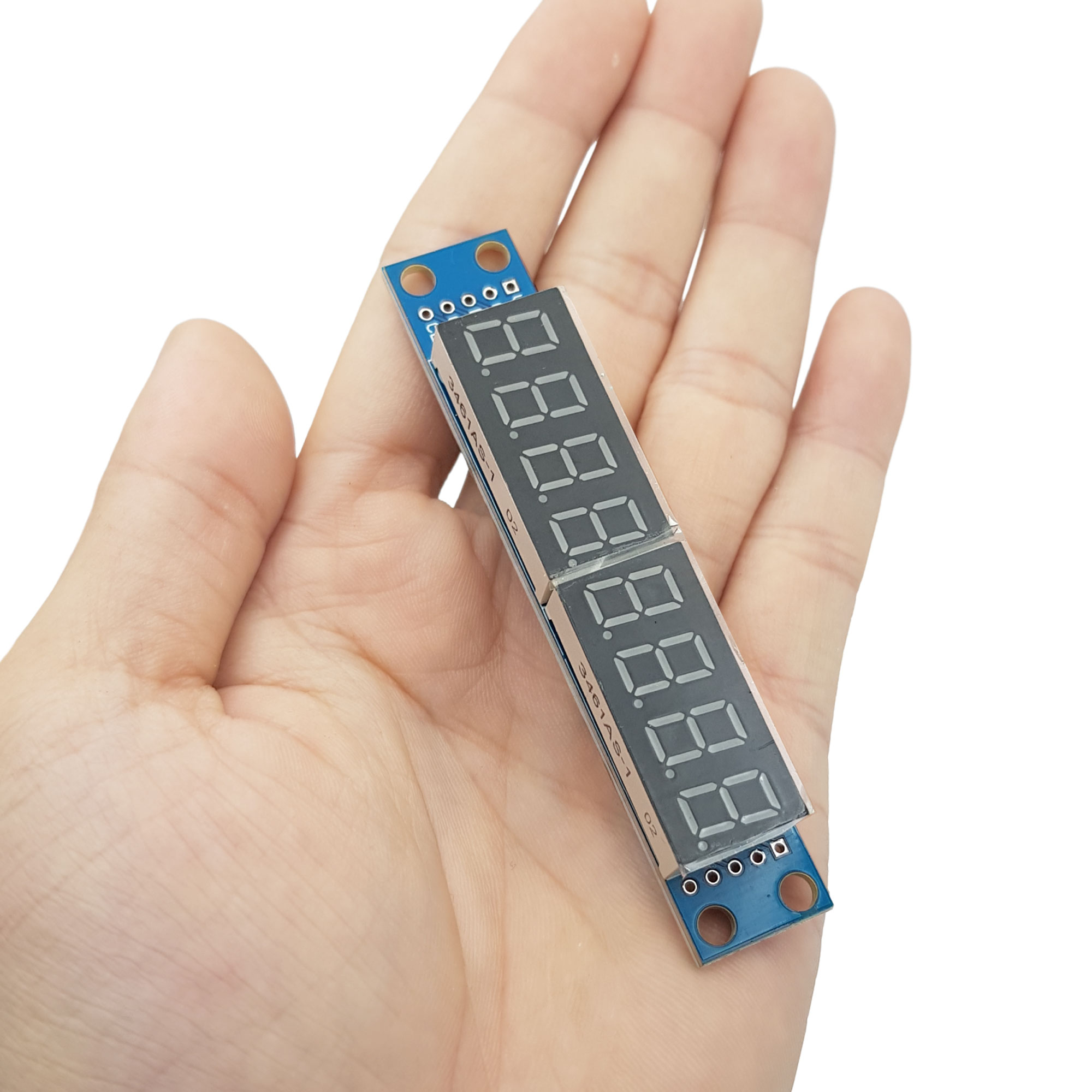

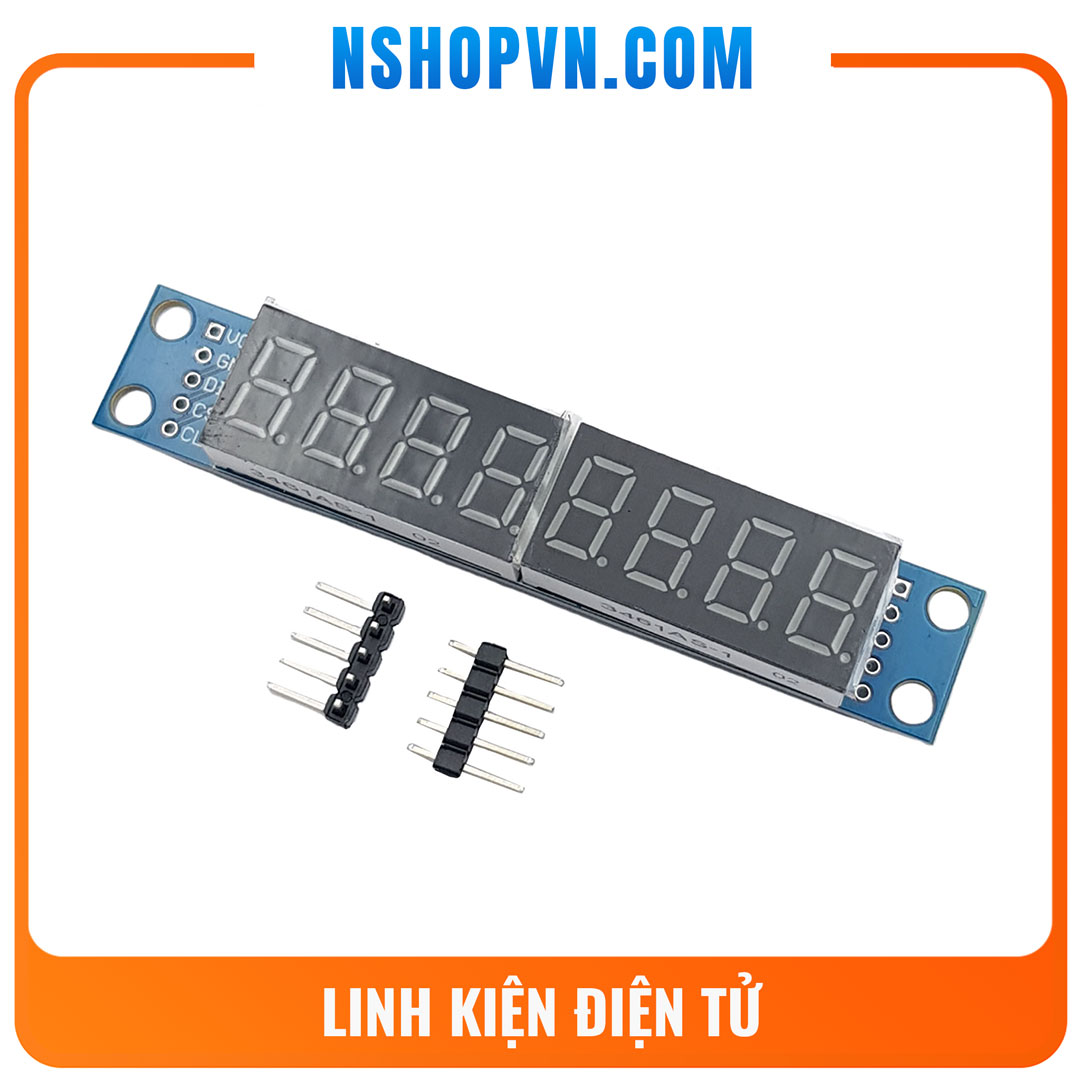

Mạch hiển thị 8 led 7 đoạn

Mạch hiển thị 8 led 7 đoạn 0.36″ với anode chung. Cảm biến nhỏ gọn nhưng đầy đủ chức năng cho việc hiển thị chữ số, thời gian. Chỉ với 3 chân CLK, DIN, LATCH kết nối với vi điều khiển là có thể hiển thị giá trị số lên module.

THÔNG SỐ KỸ THUẬT

• Sử dụng 8 led 7 đoạn (0.36″).
• Dễ sử dụng chỉ với 5chân ( VCC, GND, CLK, DIN, LATCH) với 3 chân điều khiển (CLK, DIN, LATCH).
• Led 7 đoạn được điều khiển chung bởi IC MAX7219.
• Tín hiệu điều khiển có thể là 5V hoặc 3V3.
• Có 4 lỗ bắt vít M2 thuận tiện cho việc gá đặt.
• Kích thước: 71 x 22 x12mm.

SƠ ĐỒ MẠCH HIỂN THỊ 8 LED 7 ĐOẠN
