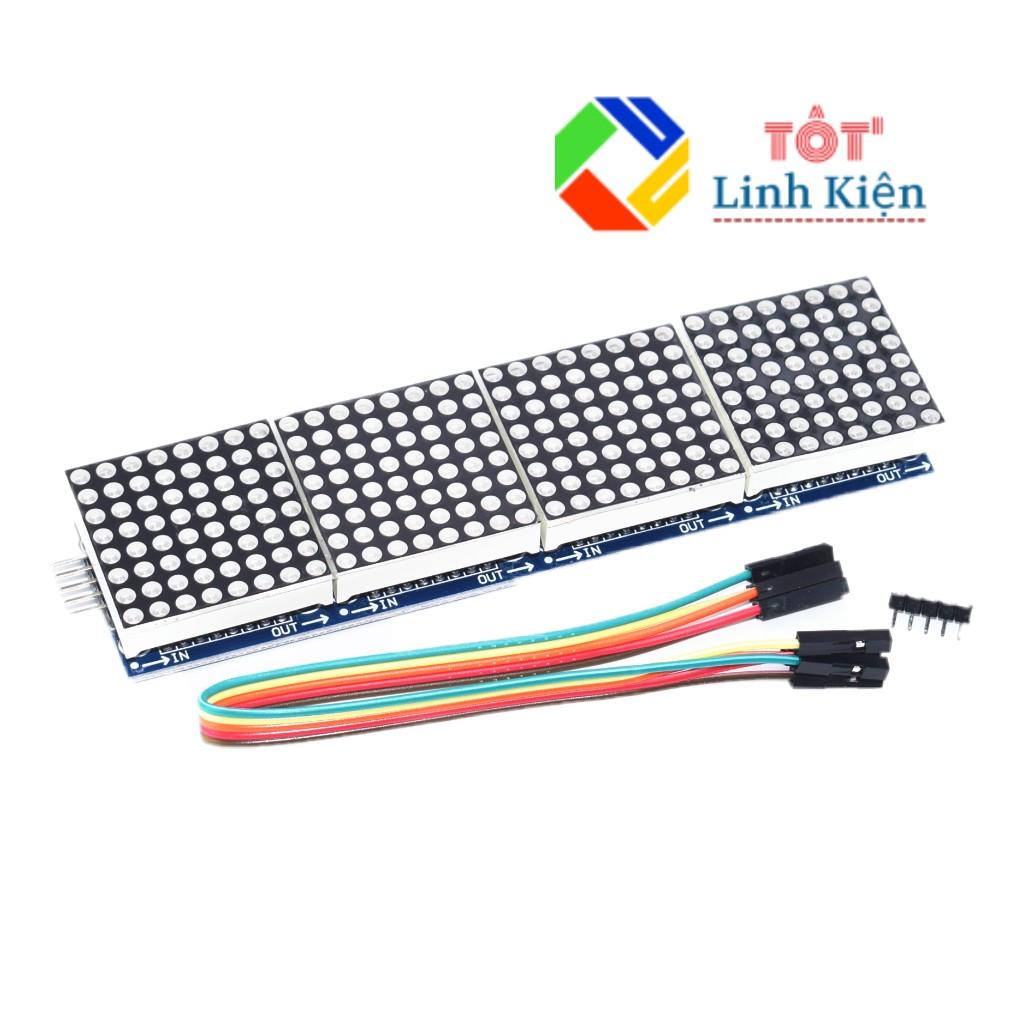

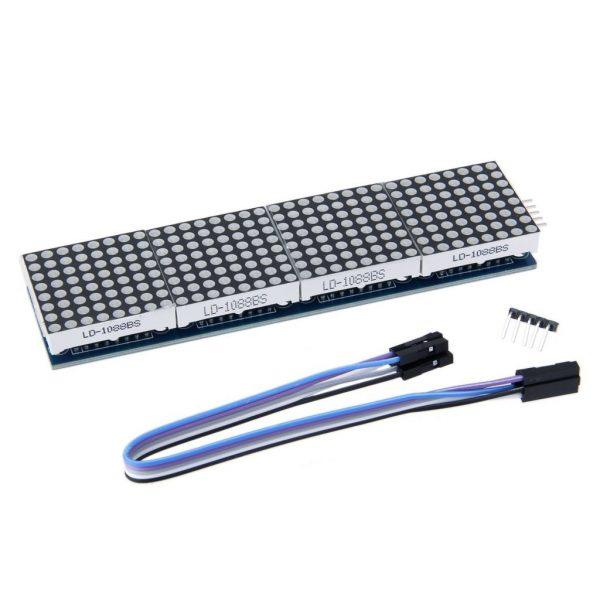

Mạch hiển thị 4 LED ma trận MAX7219

Module là tổ hợp 4 led Matrix 8x8, với mỗi led Matrix được điều khiển bởi một IC MAX7219 ( tương tự như IC 74HC595). 4 IC MAX7219 được mắc nối tiếp và giao tiếp với nhau bằng chuẩn SPI giúp tiết kiệm số chân cho vi điều khiển (chỉ sử dụng 3 chân để điều khiển). Ngoài ra IC MAX7219 còn được tích hợp static RAM 8x8 từ đó việc hiển thị trở nên mượt mà hơn, đồng thời Module còn có thể mở rộng thêm bằng việc mắc nối tiếp các mạch led MAX7219 lại với nhau.

Thông số kĩ thuật

IC: MAX72194

Led Matrix 8x8 (Cathode chung), 4 IC MAX7219

Chuẩn giao tiếp: SPI

Điện áp sử dụng: 3.3V/5VDC

Kích thước (cm): 6.3 x 3.5 x 1.5
