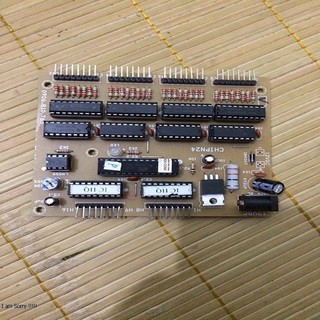

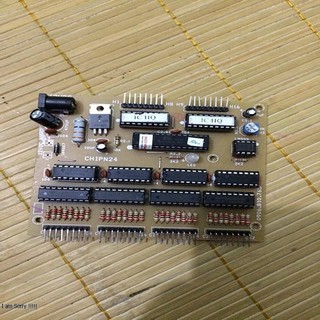

Mạch hào quang 16x32

Thông tin chi tiết sản phẩm đèn led hào quang - Bo led Hào quang (Đạo Phật) chạy 16 vòng, 32 tia (16 hàng, 32 cột) - Sử dụng dòng chip cao cấp ATMega của Hãng ATMEL - Gồm 80 Hiệu ứng được lập trình sẵn - Kích thước nhỏ gọn hơn phiên bản cũ (chỉ 9 x 11cm) - Điều chỉnh tốc độ nhanh chậm bằng biến trở trên board - Mạch có bảo vệ quá nhiệt cho 7805, bảo vệ chống đấu ngược cực tính - Có dàn IC công suất ULN2803 bảo vệ - Gắn led không cần điện trở (vì đã có trên board) - PCB đặt nhà máy chất lượng - Độ cao mạch thấp, Hàng rào cắm dây Hướng ra ngoài - Chiều cắm dây thuận tiện hơn lúc trước (Quý khách vui lòng xem Giấy Hướng dẫn trước khi thi công) - Điện áp cung cấp 12VDC-1A (Led 5ly) hoặc 9VDC-1A (Led 3ly) Dàn IC công suất ULN 2803 bảo vệ (1 số bo mạch trên thị trường bỏ qua phần này, đưa thẳng vào 74HC595 để rẻ tiền hoặc tệ hơn là đưa thẳng vào IC chính, dùng 1 thời gian sẽ hỏng ngay) Chú ý:  Đối với Led 3ly, ta dùng nguồn 9VDC để đảm bảo độ bền cho Led. - Led 5ly vẫn dùng nguồn 12VDC bình thường - Sử dụng bóng Led Senyang để cho độ bền & độ sáng cao nhất - Trước khi gắn bo mạch vào bảng led, dùng đồng hồ VOM thang đo điện trở x10, test lần lượt các led, để tìm bóng led hư hoặc lắp ngược. Nếu không test, khi gắn bo vào, chỗ tia có led hư sẽ hiện tượng lem bóng, hoặc nhiễu.
