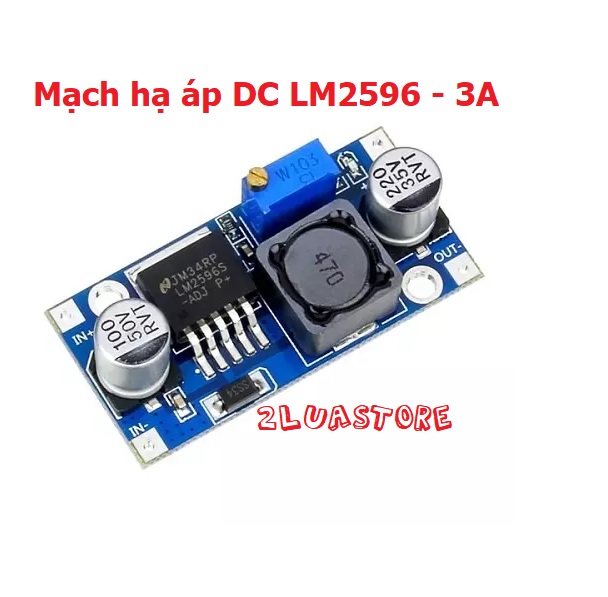

Mạch hạ áp, giảm áp DC LM2596S DC-DC | LM2596 3A

Mạch hạ áp, giảm áp DC nhỏ gọn có khả năng giảm áp từ 30V xuống 1.5V mà vẫn đạt hiệu suất cao (92%) . Thích hợp cho các ứng dụng chia nguồn, hạ áp, cấp cho các thiết bị như camera, mạch led, mạch điện tử , robot,...

Thông số kỹ thuật:

- Điện áp đầu vào: 3.2v ~ 40v

- Dòng điện đầu ra: 3a (tối đa)

- Hiệu suất chuyển đổi: 92% (tối đa)

- Tần số chuyển mạch: 65 khz

- Nhiệt độ sử dụng phù hợp: - 45 ° C ~ + 85 ° C

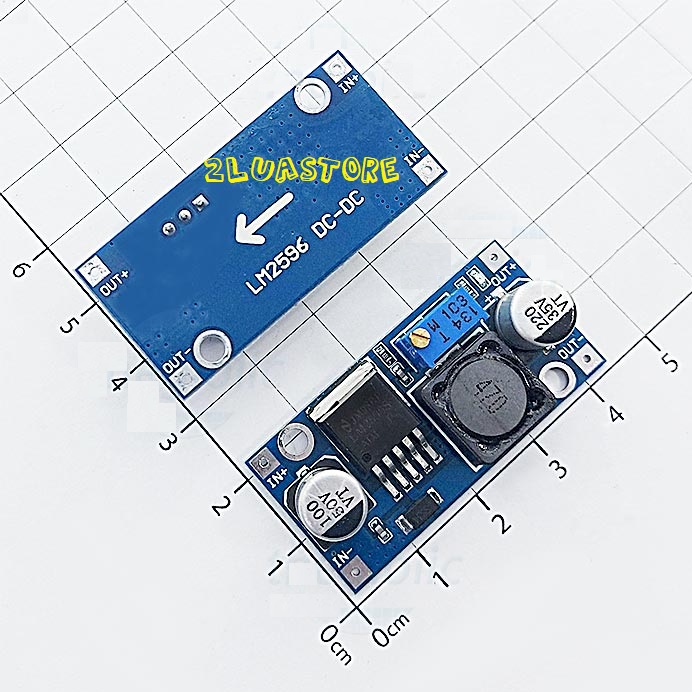

- Kích thước: 43mm x 21mm x 14mm (dài x rộng x cao)

- Công suất ~ 10W

Lưu ý :

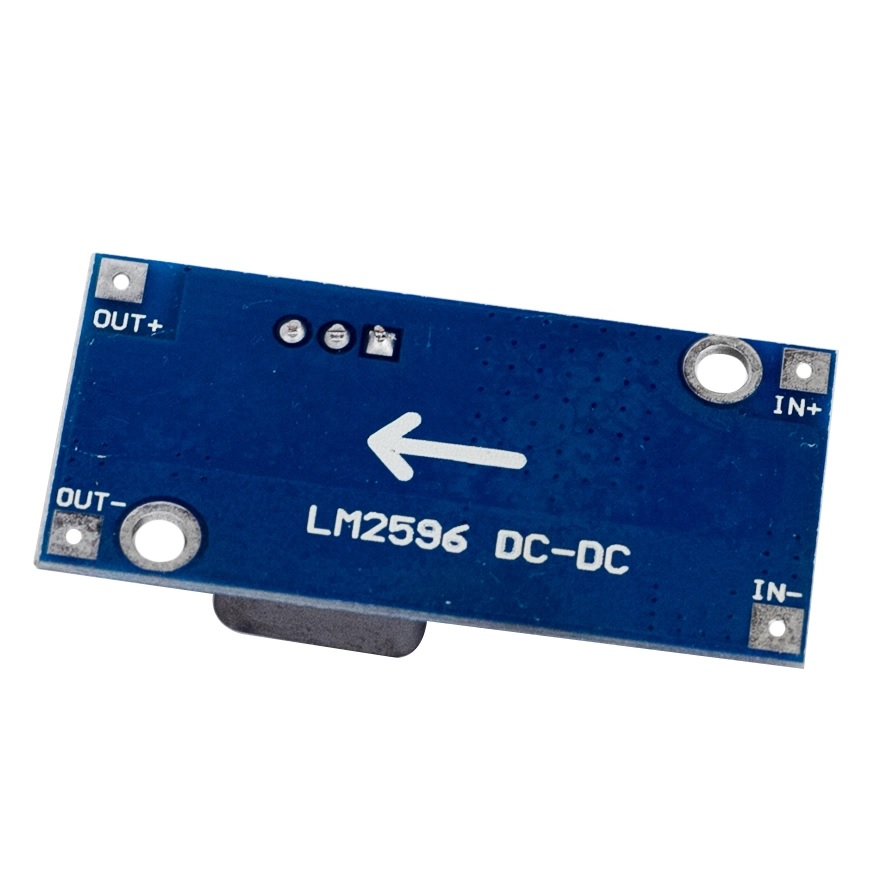

- IN +/-: Đầu vào

- OUT +/-: Đầu vào ==> Không đấu đảo ngược, sẽ hư mạch

- Dải điện áp đầu vào: DC 3.2v đến 40v (điện áp đầu vào phải cao hơn điện áp đầu ra > 1.5v)

- Dải điện áp đầu ra: điện áp DC 1,5 v đến 35 v có thể điều chỉnh liên tục, hiệu suất cao (lên đến 92%) dòng ra tối đa là 3A.

- Ở mức dòng 2,5A (hoặc công suất đầu ra lớn hơn 10w) nếu phải hoạt động lâu, vui lòng thêm tấm tản nhiệt

- Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
