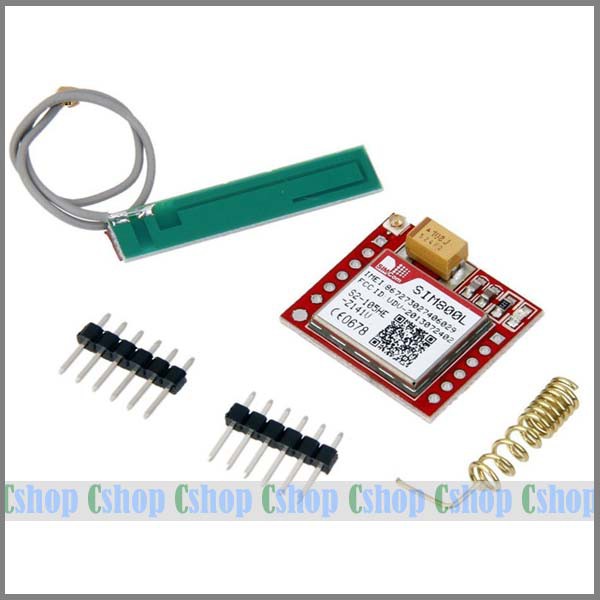

Mạch GSM GPRS Sim800L

Mô tả sản phẩm Mạch GSM GPRS Sim800L có khả năng nhắn tin SMS, nghe, gọi, GPRS, … như một điện thoại nhưng có kích thước nhỏ nhất trong các loại module SIM (25 mm x 22 mm). Điều khiển module sử dụng bộ tập lệnh AT dễ dàng, chân kết nối dùng rào đực thông dụng (male header) chuẩn 100mil. THÔNG SỐ KỸ THUẬT Nguồn cấp: 3.7 – 4.2VDC , có thể sử dụng với nguồn dòng thấp từ 500mAh trở lên (như cổng USB, nguồn từ Board Arduino). Nên dùng nguồn có dòng đủ 1A để đảm bảo mạch hoạt động ổn định Khe gắn SIM : Micro SIM Dòng tiêu thụ ở chế độ chờ: 10 mA Dòng khi hoạt động: 100 mA đến 1A Hỗ trợ 4 băng tần phổ biến Kích thước: 25 mm x 22 cm ​ CHỨC NĂNG CÁC CHÂN VCC: Nguồn vào 3.7 – 4.2V TXD: Chân truyền Uart TX RXD: Chân nhận Uart RX DTR : Chân UART DTR, thường không xài SPKP, SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh MICP, MICN: ngõ vào âm thanh, phải gắn thêm Micro để thu âm thanh Reset: Chân khởi động lại Sim800L (thường không xài) RING : báo có cuộc gọi đến G ND: Chân Mass, cấp 0V
