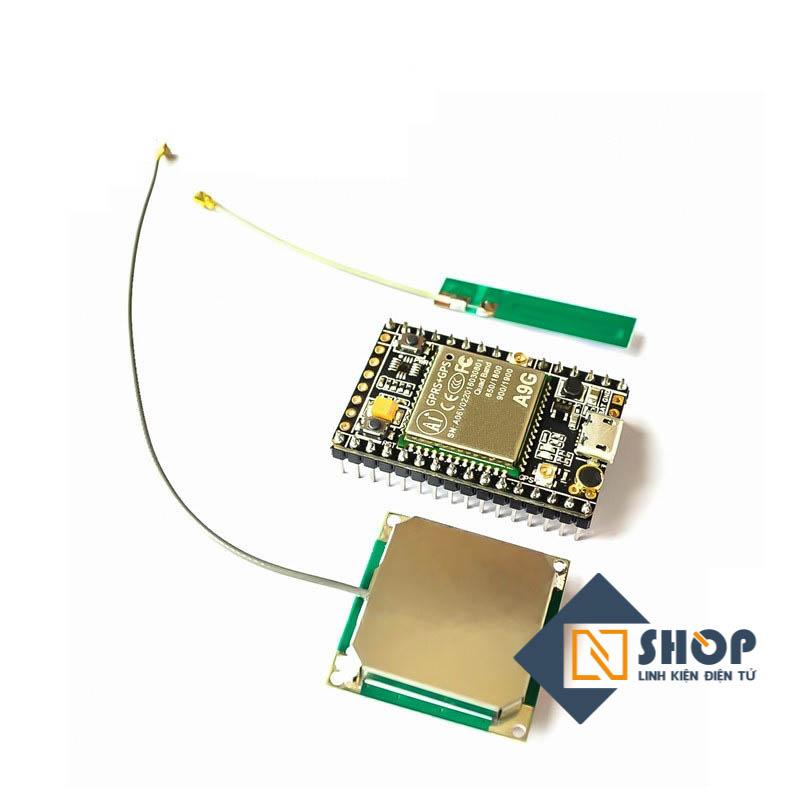

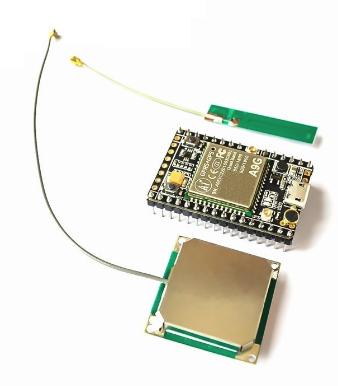

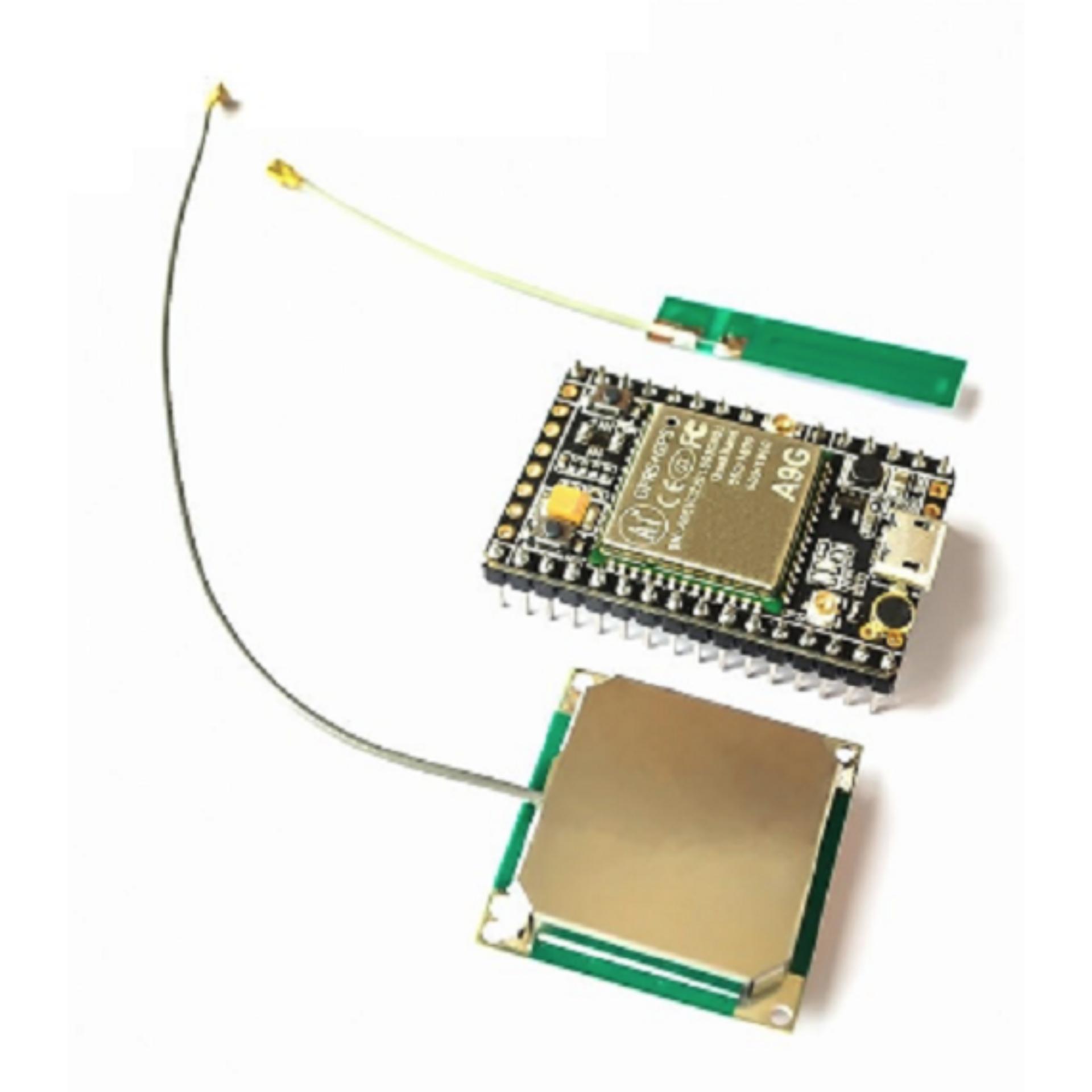

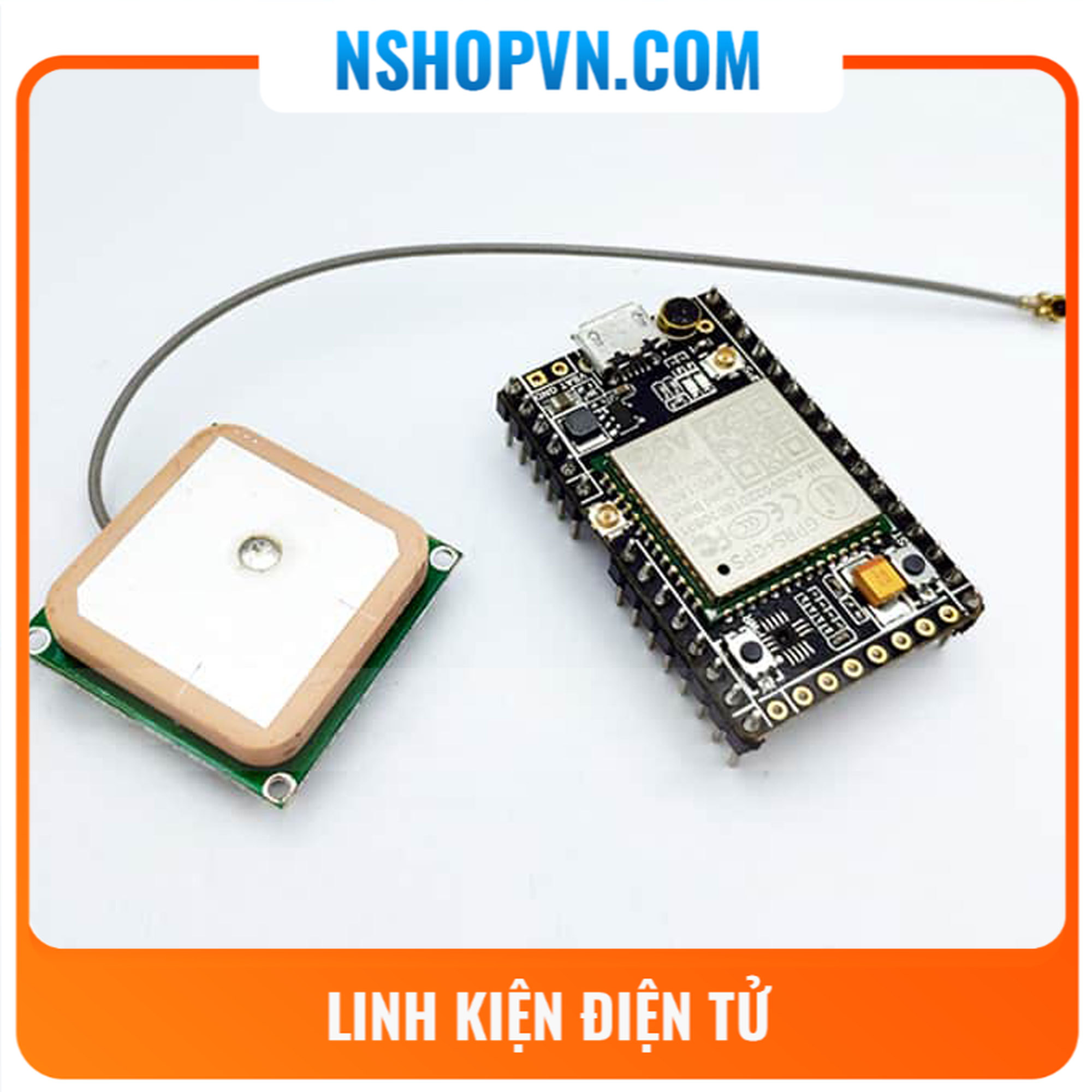

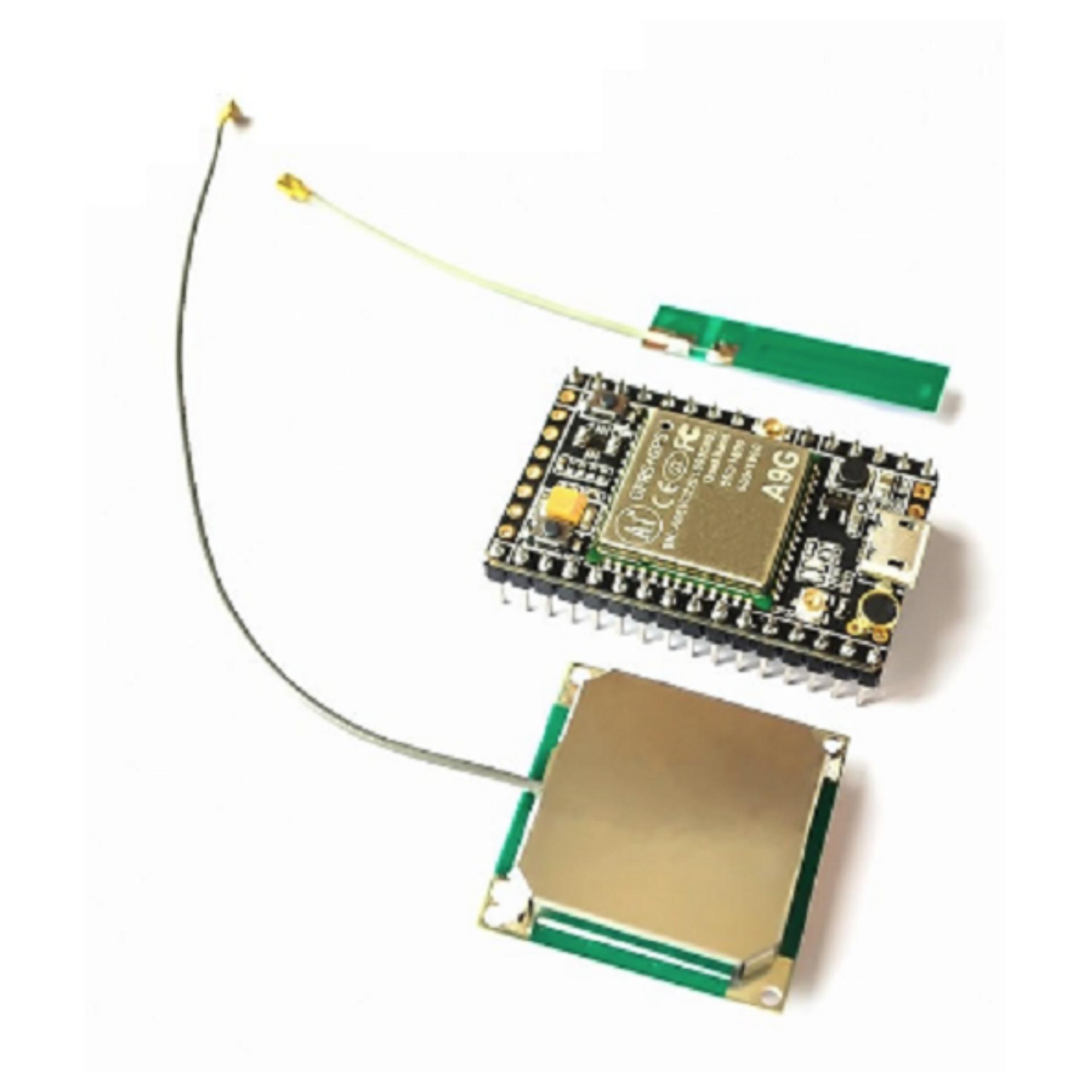

Mạch GSM GPRS GPS BDS A9G

Mạch GSM GPRS GPS BDS A9G là phiên bản nâng cấp của Module Sim A7 từ nhà sản xuất Ai-Thinker với nhiều cải tiến vượt trội cho khả năng hoạt động ổn định và tiết kiệm năng lượng, mạch có thiết kế nhỏ gọn, tích hợp đầy đủ các tính năng như các module Sim hiện có trên thị trường như Sim900, Sim800,… ngoài ra mạch còn được tích hợp thêm khả năng định vị GPS, khe cắm thẻ nhớ Micro SD và Microphone cho tính năng Voice.

Mạch GSM GPRS GPS BDS A9G giao tiếp qua UART với bộ tập lệnh AT quen thuộc đi kèm, rất dễ để điều khiển, lập trình và kết nối với Vi điều khiển hoặc kết nối trực tiếp với máy tính qua mạch chuyển USB – UART.

Tổng quan Mạch Gsm Gprs Gps Bds A9g:

Kit phát triển module sim A9G là một kit đa năng, phát triển trên nền module sim A9G GPRS/GSM, GPS/BDS rất tiện lợi khi thử nghiệm các chức năng giao tiếp, chức năng của các ngoại vi của module A9G. Nó có các tính năng của một chiếc điện thoại cơ bản: Nghe gọi, SMS, kết nối mạng GPRS và 2 hệ thống định vị toàn cầu hoạt động song song: GPS và BDS.

Module được tích hợp IC quản lý nguồn sạc pin lithium, micro-phone, jack loa, giao tiếp USB, nút bấm và LED, khe đọc thẻ nhớ, cảm biến gia tốc, giao tiếp I2C, SPI, ADC,… Nó cũng ra đầy đủ chân hỗ trợ ngoại vi camera 30W, 200W khi dùng với board mở rộng.

Ứng dụng

– Kiểm soát thiết bị: vị trí, nhiên liệu, tình trạng hoạt động… với GPRS, GPS, GSM cũng như cảm biến gia tốc.

– Các thiết bị nghe gọi từ xa sử dụng MIC, loa.

– Đồng hồ thông minh sử dụng màn hình TFT 1,54 inch (giao tiếp SPI) cảm ứng điện dung có GPRS, GSM+GPS.

– Sử dụng GPRS / GSM + GPS, cảm biến nhịp tim, màn hình cảm ứng điện dung làm thiết bị theo dõi, kiểm tra sức khoẻ.

– Camera IP theo dõi dùng GPRS, kết hợp với camera và lưu vào thẻ nhớ SD card

– Dùng trong các thiết bị thanh toán điện tử online,…

– Làm các thiết bị ứng dụng phát triển trên SDK ngôn ngữ Lua mà không cần mcu, giao tiếp, thiết bị bên ngoài.

Sơ đồ chân

Link download firmware a9g & Hướng dẫn test tập lệnh AT bằng phần mềm AiThinker_Serial_Tool_V1.2.3: https://drive.google.com/file/d/1fMCdu6QYms354fLyf4bxUaGm7wtcpND2/view
