Mạch giảm áp 20A

Chỉnh lưu đồng bộ là một công nghệ mới sử dụng MOSFET điện chuyên dụng có điện trở rất thấp để thay thế diode chỉnh lưu để giảm tổn thất chỉnh lưu.Mạch giảm áp (hạ áp) này có thể làm tăng đáng kể hiệu quả của bộ chuyển đổi DC / DC. MOSFET công suất là các thiết bị được điều khiển bằng điện áp có mối quan hệ tuyến tính trong các đặc tính của volt-ampere trong khi bật.

Khi sử dụng MOSFET điện làm bộ chỉnh lưu, yêu cầu điện áp cổng phải được đồng bộ hóa với pha của điện áp chỉnh lưu để hoàn thành chức năng chỉnh lưu, do đó được gọi là chỉnh lưu đồng bộ. Công nghệ chỉnh lưu đồng bộ giúp giảm đáng kể tổn thất chỉnh lưu ở đầu ra của nguồn điện chuyển mạch, nhờ đó cải thiện hiệu suất chuyển đổi và giảm nhiệt cho chính nguồn cung cấp điện.

Mạch giảm áp 20A có một số thông tin nổi bật sau đây

Thông số kỹ thuật của Mạch giảm áp 20A

• Điện áp đầu vào: DC6-40V
• Điện áp đầu ra: có thể điều chỉnh liên tục từ 1.2 ~ 35VDC
• Dòng điện đầu ra: Tối đa 20A ,Thời gian dài 15A (nhiệt độ ống nguồn vượt quá 65 độ, vui lòng thêm quạt làm mát)
• Phạm vi giới hạn dòng: 0,2-20A (điều chỉnh) trên 65 độ vui lòng thêm quạt tản nhiệt
• Hiệu suất chuyển đổi150KHZ: lên đến khoảng 96% Hiệu suất so với áp suất chênh lệch và môi trường sử dụng
• Độgợn đầu ra: Ripple 50mV (không nhiễu) Băng thông 20M (chỉ tham khảo)
• Nhiệt độ hoạt độngđược đo 24: -10 ℃ đến + 75 ℃)
• Hướng điều chỉnh chiết áp: chiều kim đồng hồ (tăng), ngược chiều kim đồng (giảm)
• Đầu ra ngắn mạch bảo vệ: (Bảo vệ tức thời) Dòng điện không đổi (không thể bảo vệ được ngắn mạch trong một thời gian dài)
• Bảo vệ kết nối ngược đầu vào:

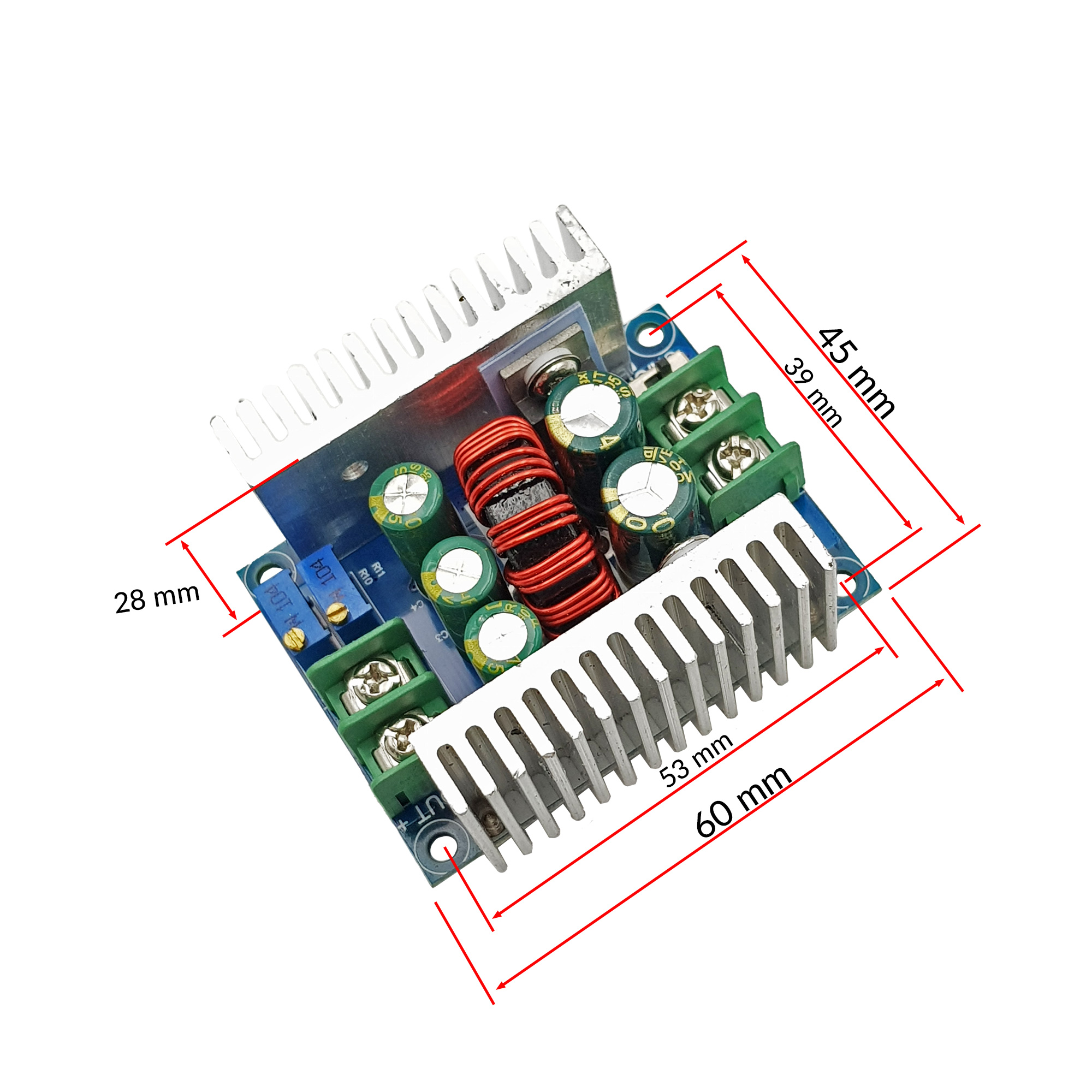

• Kích thước: 60 x 53 x 30mm
• Trọng lượng: 85g

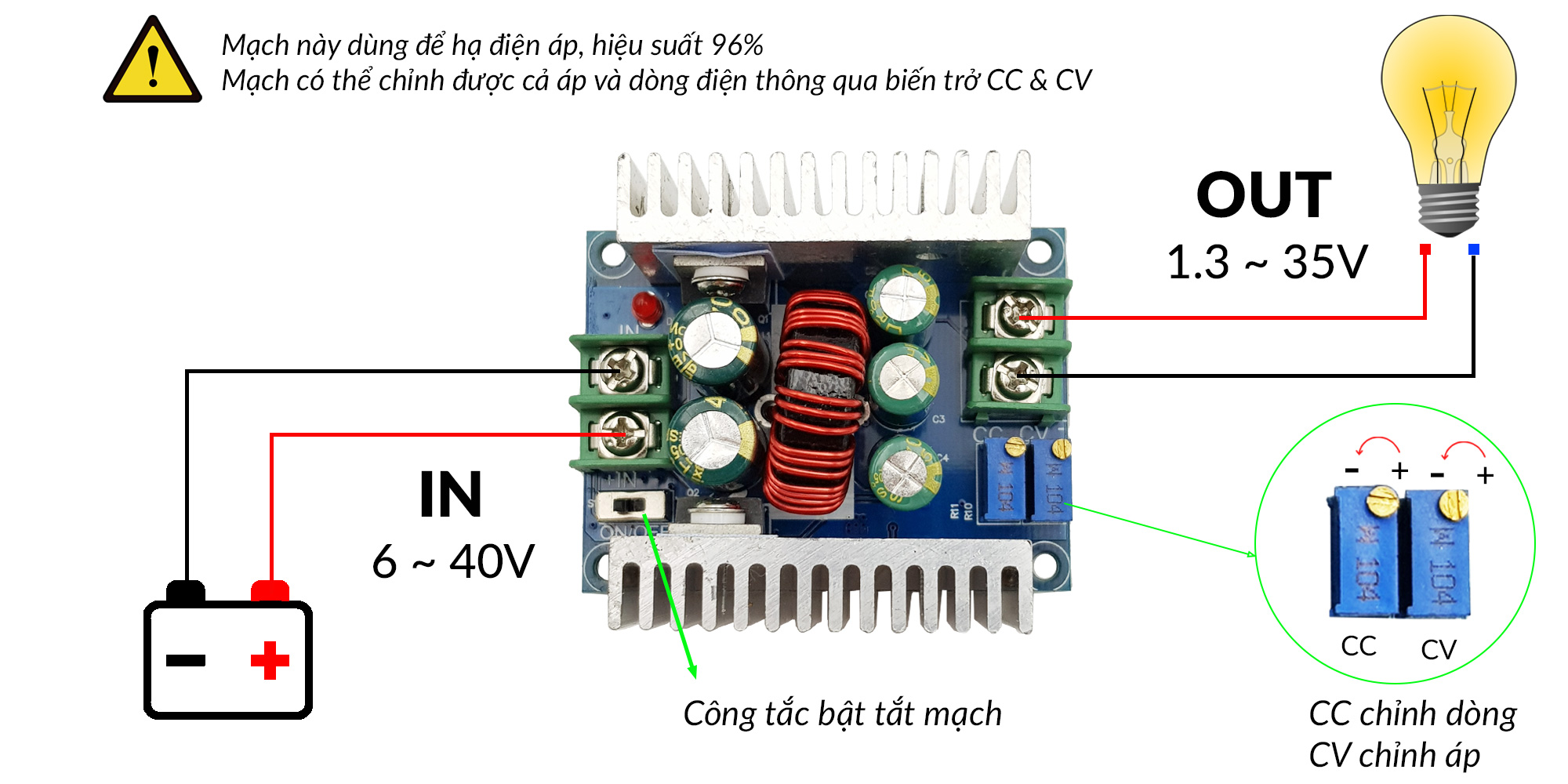

• CC : Chỉnh hạn dòng
• CV : Chỉnh áp

Lưu ý: Không nên sử dụng ngõ ra tải là động cơ, nên sử dụng với các tải thuần trở.

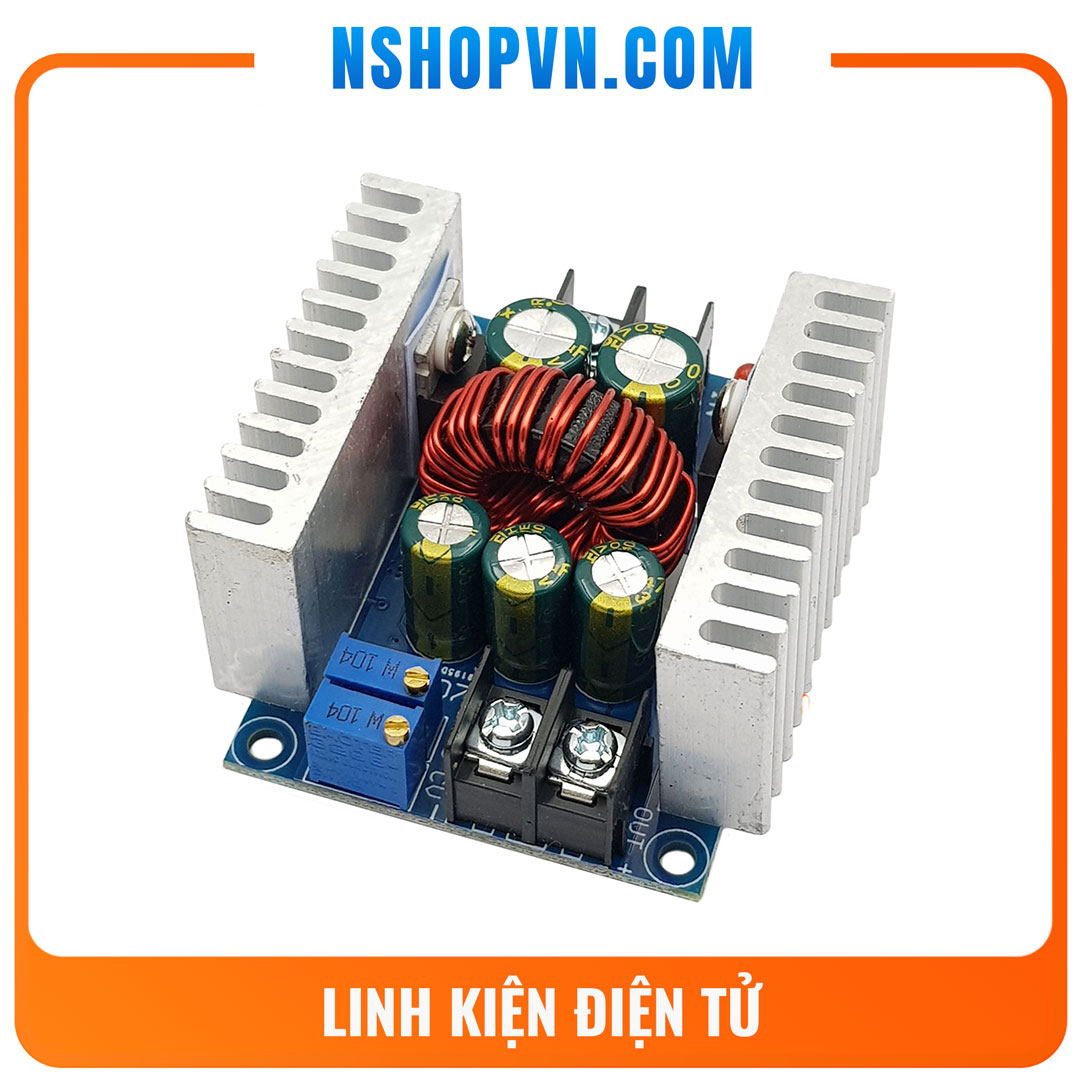

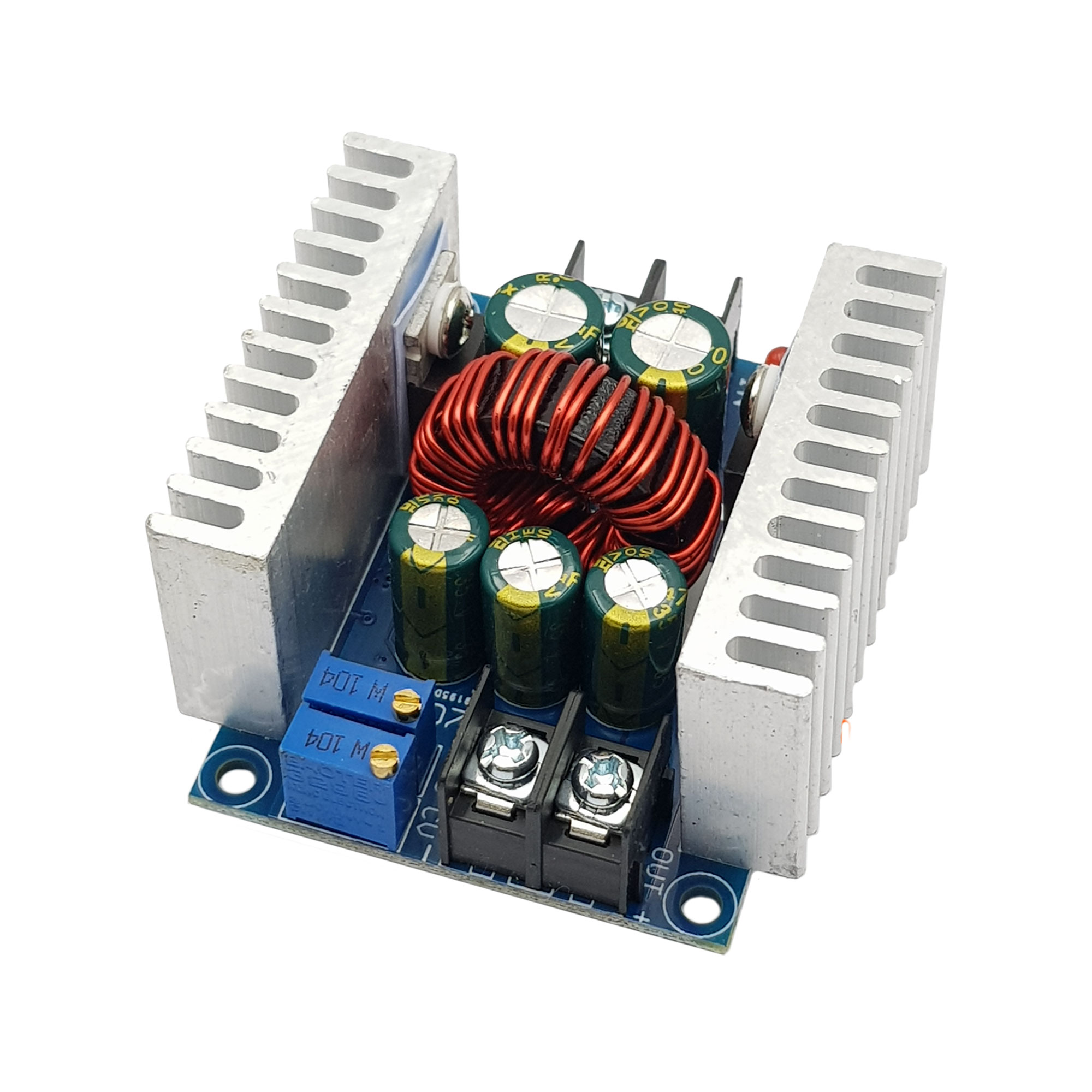

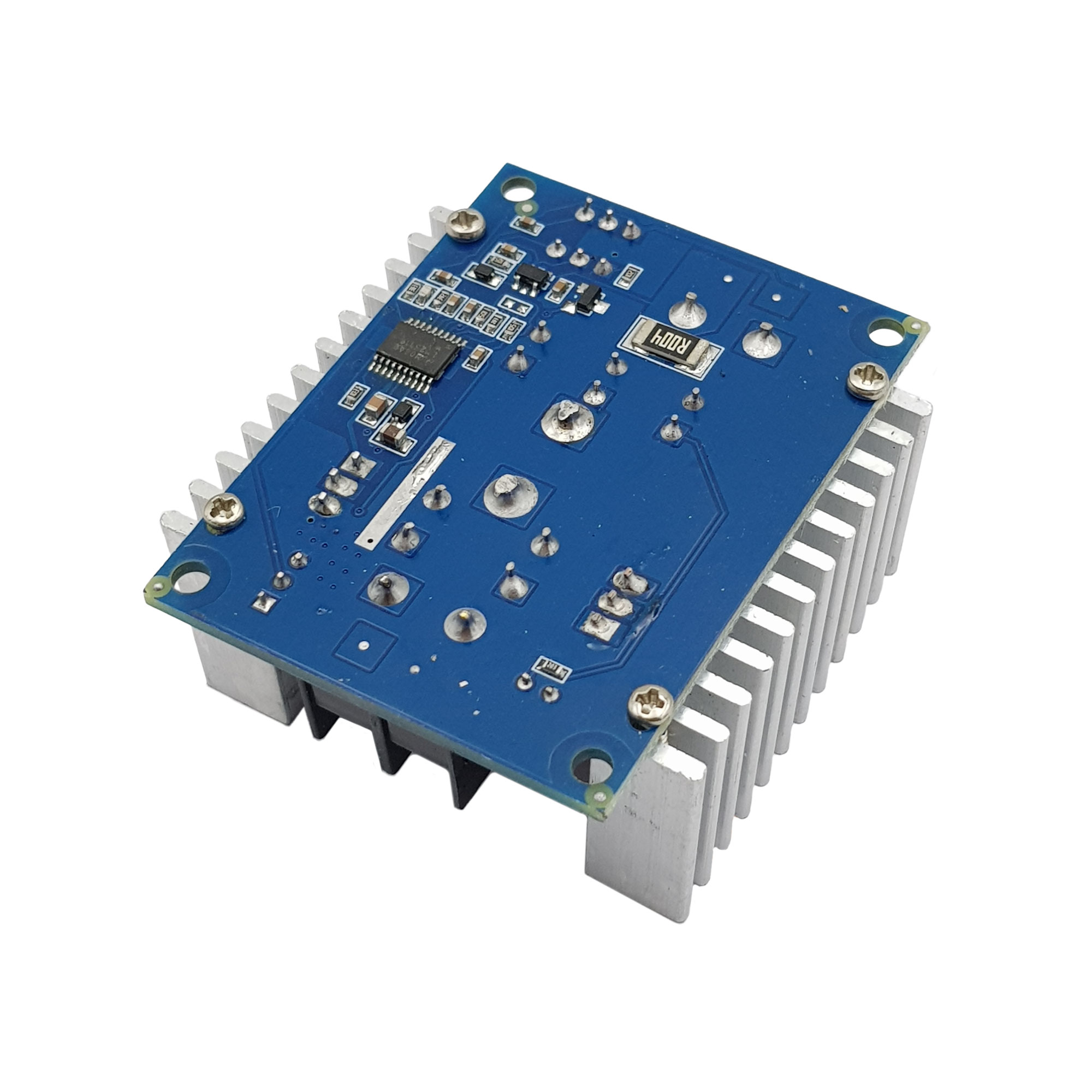

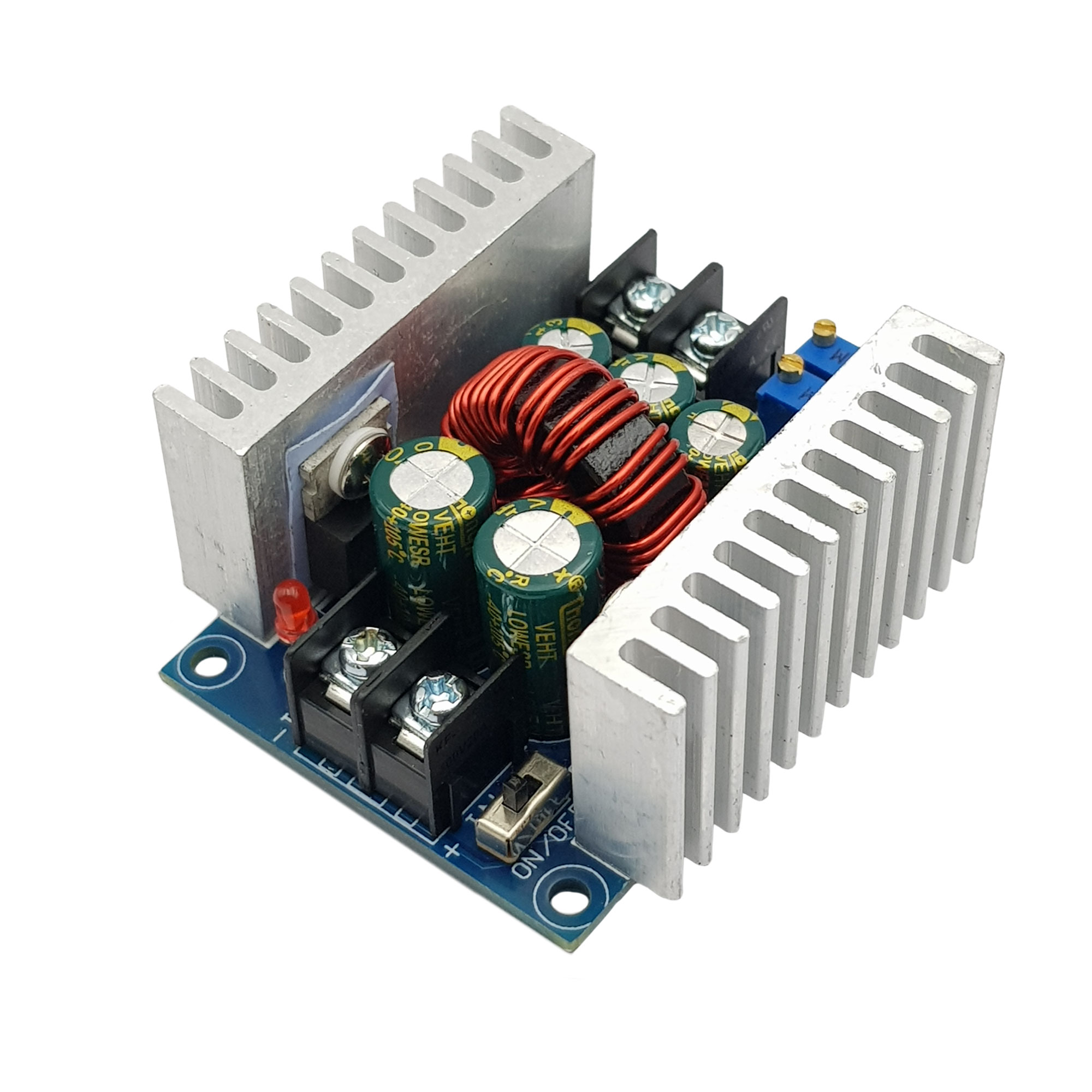

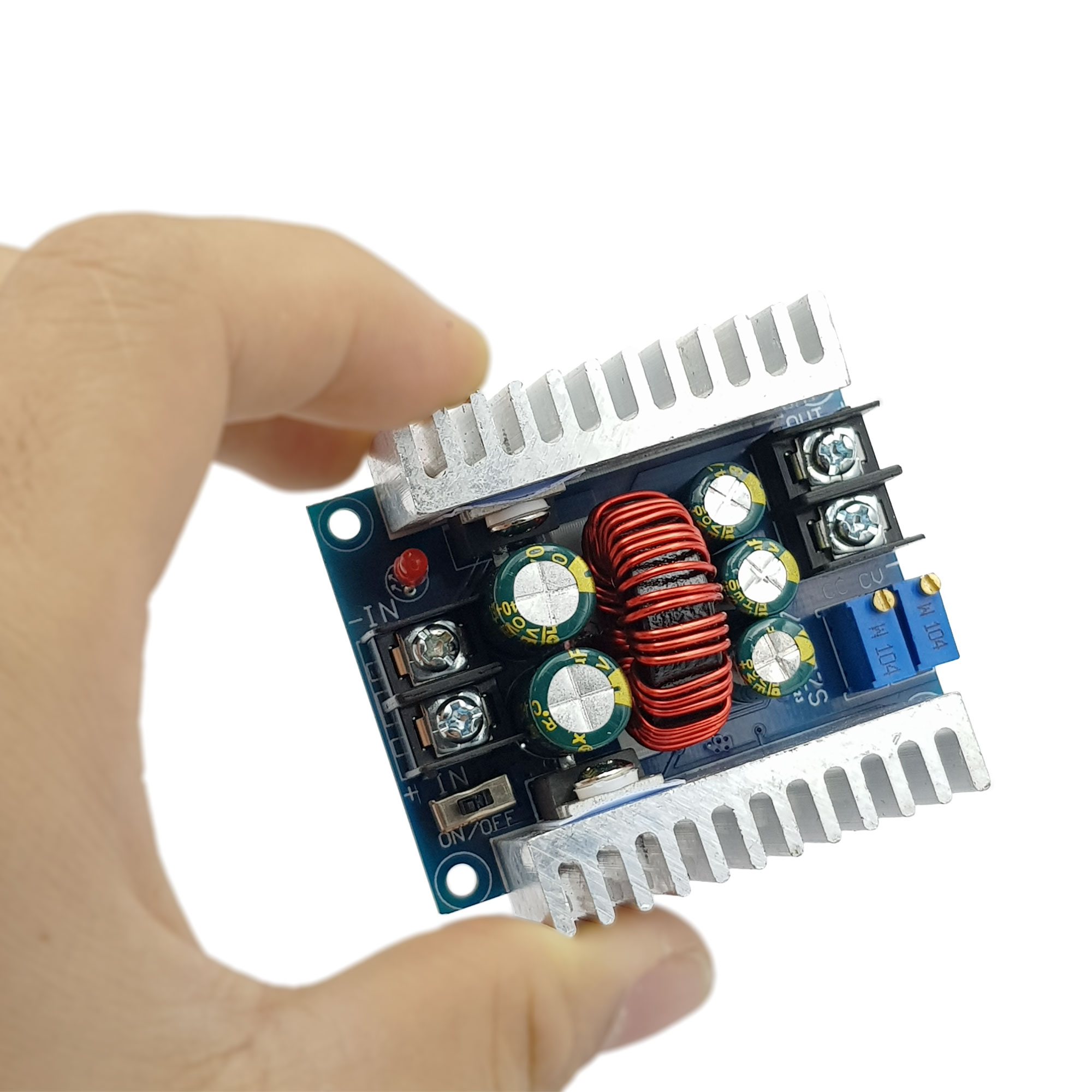

HÌNH SẢN PHẨM
