Mạch Giải Mã MP3 USB/TF/AUX/Bluetooth 7-12VDC

Giới Thiệu Sản Phẩm :

• Mạch giải mã MP3 USB/TF/AUX/Bluetooth 7-12VDCUSBthẻ nhớFM

• Mạch được thiết kế với mặt nạ đi kèm cùngđiều khiển hồng ngoại giúp dễ dang điều chỉnh chức năng của mạch, ngoài ra có thể tinh chỉnh chức năng bằng các nđược tích hợp sẵn trên mạch.

• Mạch có thể kết nốivới các thiết bị khác.

• Mạch nhỏ gọn đầy đủ tính năng, rất thích hợp cho DIY stereo.

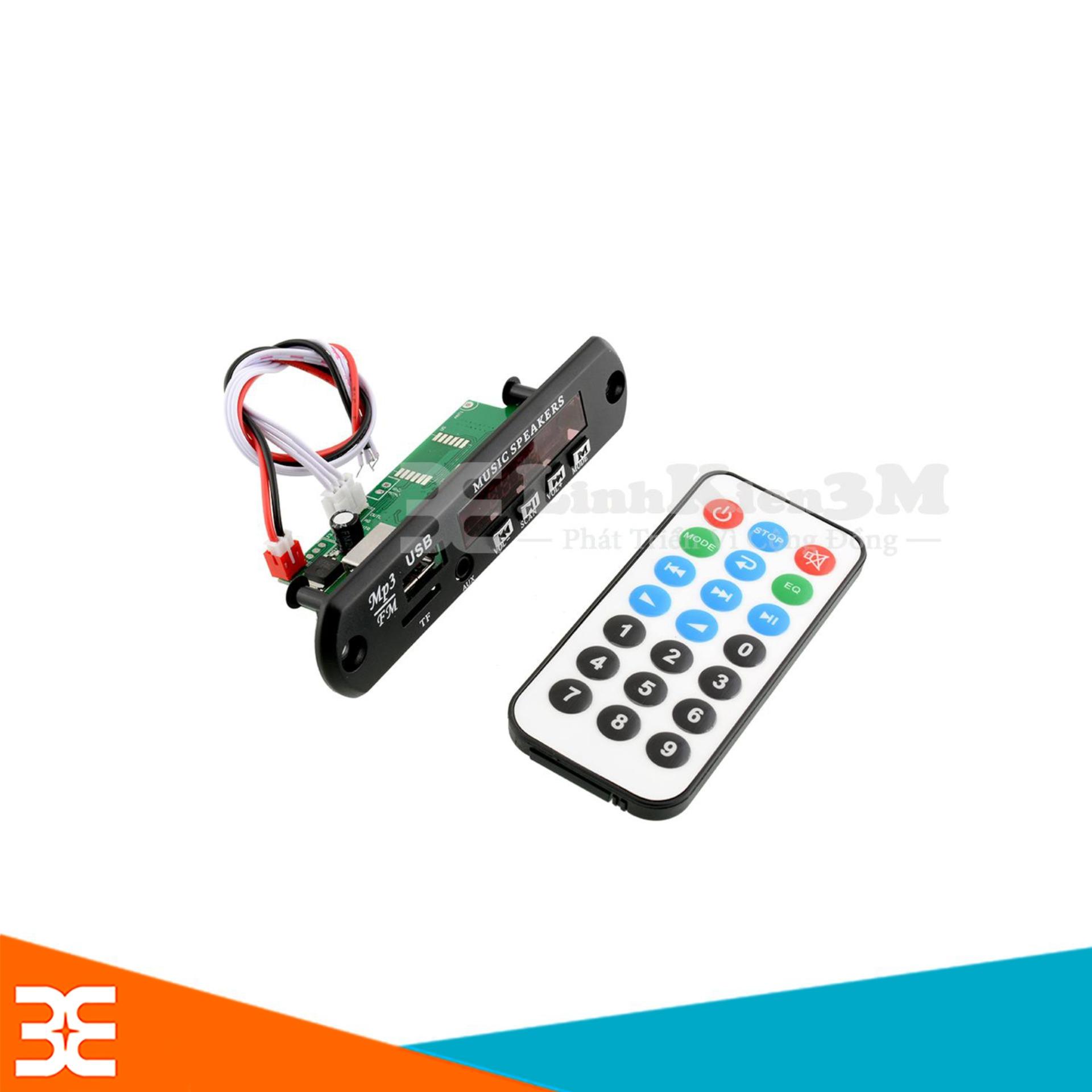

Hình ảnh thực tế của bộ sản phẩm

Bộ Sản Phẩm Bao Gồm:

• 01Mạch giải mã MP3 USB/TF/AUX/Bluetooth 7-12VDC

Thông Số Kĩ Thuật Mạch Giải Mã MP3 USB/TF/AUX/Bluetooth 7-12VDC:

• Đọc tập tin âm thanh trong thẻ USB, TF

• Hỗ trợ (MP3 WMA WAV FLC)

• Phát thanh FM

• AUX 3.5mm đầu vào

• Kích thước bảng: 107mm x 25mm x 38mm (Dài x Rộng xCao)

• Điện áp: DC 7V-12V DC

Hướng Dẫn Sử Dụng Mạch Giải Mã MP3 USB/TF/AUX/Bluetooth 7-12VDC:

Các bạn cấp nguồn và lấy tín hiệu ra loa hoặc các bộ khuếch đại âm thanh theo sơ đồ:

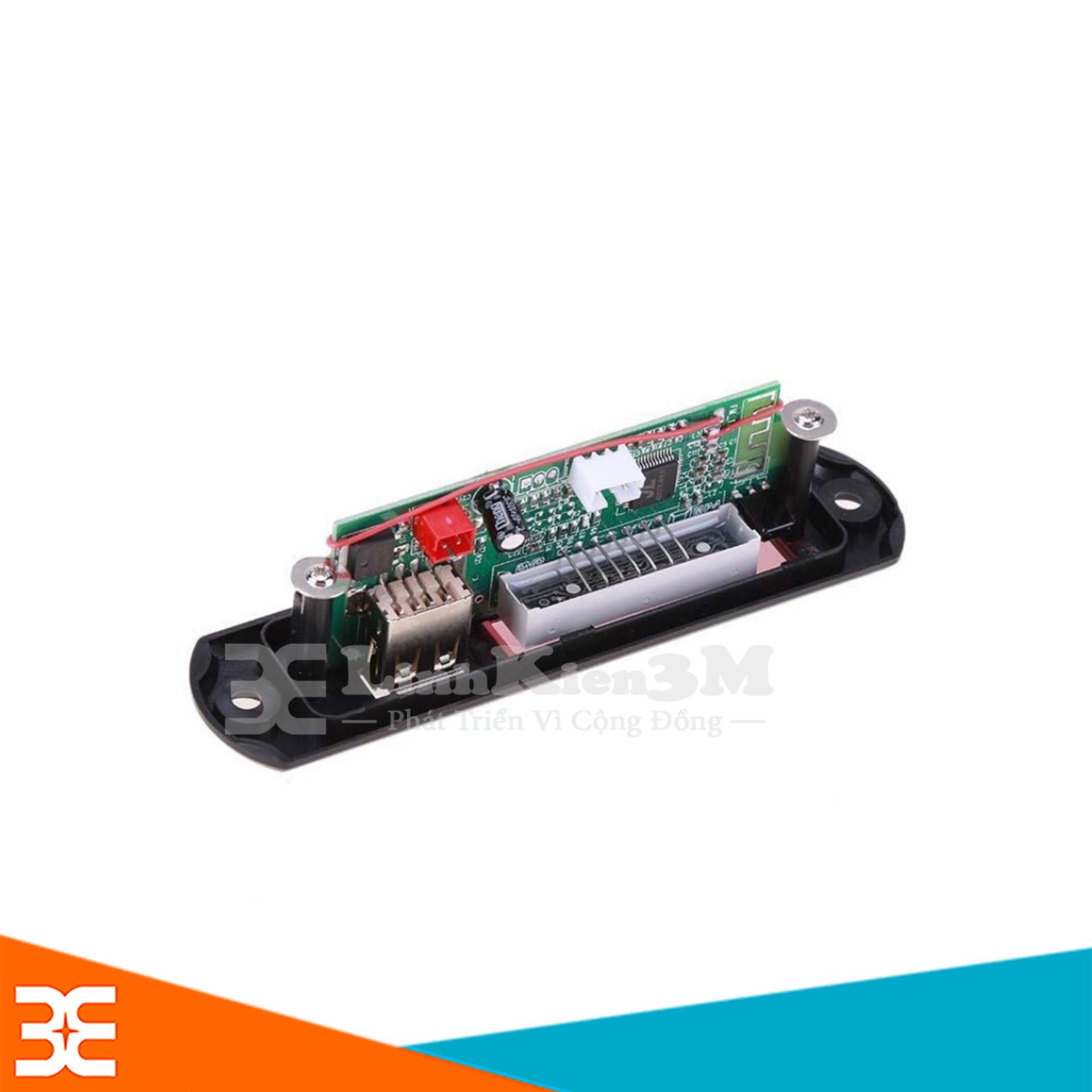

Hình ảnh mặt sau và sơ đồ kết nối của

• Các bạn cấp nguồn vào chân Vcc và Gnd như hình vẽ.

• Các chân Lo, Ro, G là các tín hiệu ra.( Tín hiệu audio Left, Right, và chân mass).

Hình ảnh mặt trước của mạch giải mã Mp3 có Bluetooth

Các chức năng của các cổng trên mạch giải mã mp3:

• AUX:Cổng AUX là cổng dùng để kết nối thiết bị âm thanh ngoại vi với mạch giải mã như điện thoại, máy tính...

• USB: Để cắm usb

• TF : Cắm thẻ nhớ micosd

• Mạch giải mã MP3 USB/TF/AUX/Bluetooth 7-12VDCUSBthẻ nhớFM

• Mạch được thiết kế với mặt nạ đi kèm cùngđiều khiển hồng ngoại giúp dễ dang điều chỉnh chức năng của mạch, ngoài ra có thể tinh chỉnh chức năng bằng các nđược tích hợp sẵn trên mạch.

• Mạch có thể kết nốivới các thiết bị khác.

• Mạch nhỏ gọn đầy đủ tính năng, rất thích hợp cho DIY stereo.

Chức năng các phím bấm:

• VOL-, VOL+ : Điều chỉnh chuyển bài

• SCAN : Tạm dừng trình phát

• MODE : Chuyển các chế độ phát nhạc, nghe FM...

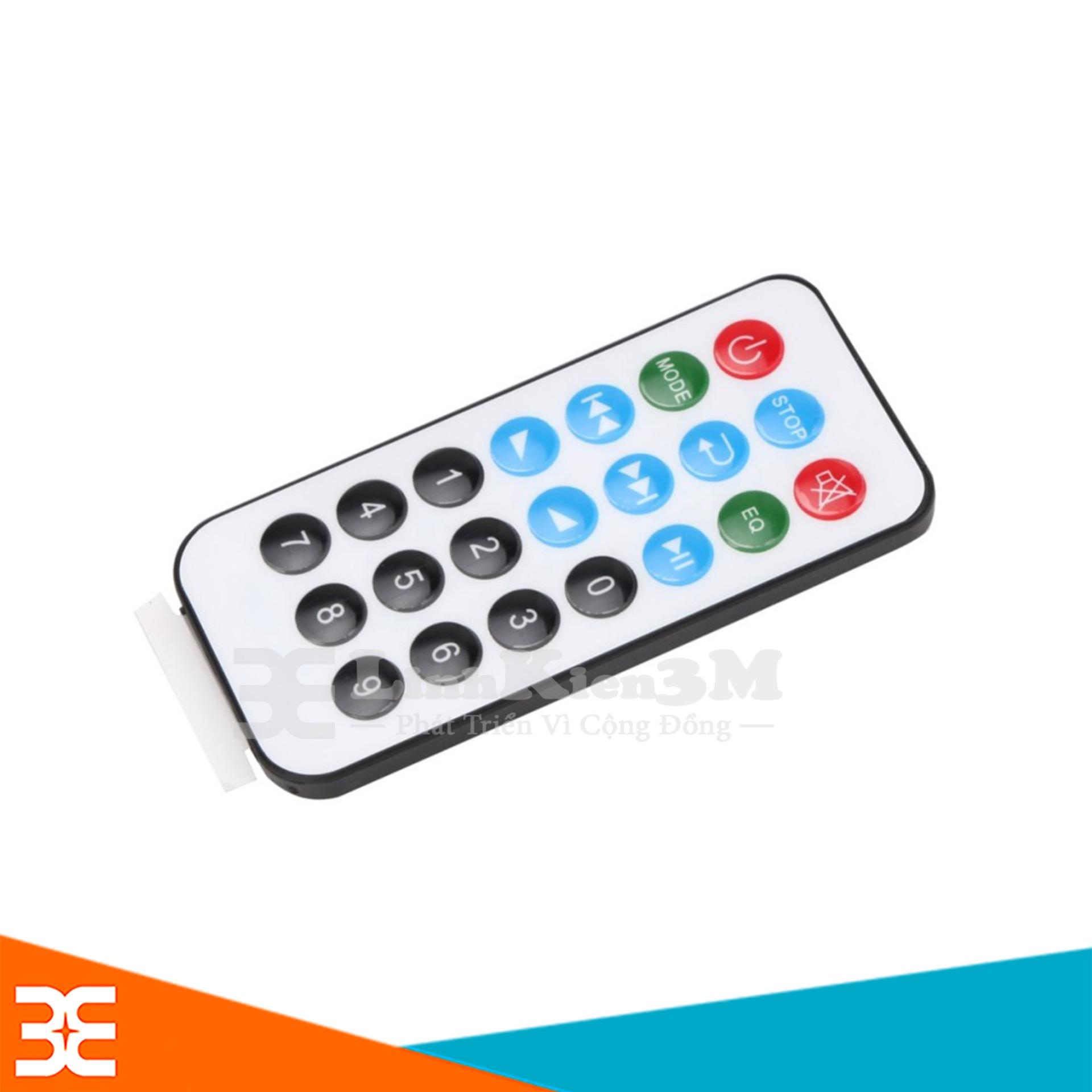

Chức năng của các nút nhấn trên điều khiển:

• Trên điều khiển cóNút nguồn, STOP, quay lại, MODE, chuyển bài, có các chức năng như trên mạch giải mã ngoài ra còn có thêm các nút:

• Tăng giảm âm lượng

• EQ () : Chọn một số kiểu âm sắc đã được mặc định sẵn trong mạch giải mã.

• Các phím số để chọ thứ tự bài hát.

Chú ý: sơ đồ nối dây (nên cẩn thận, phân cực ngược sẽ bị hỏng)
