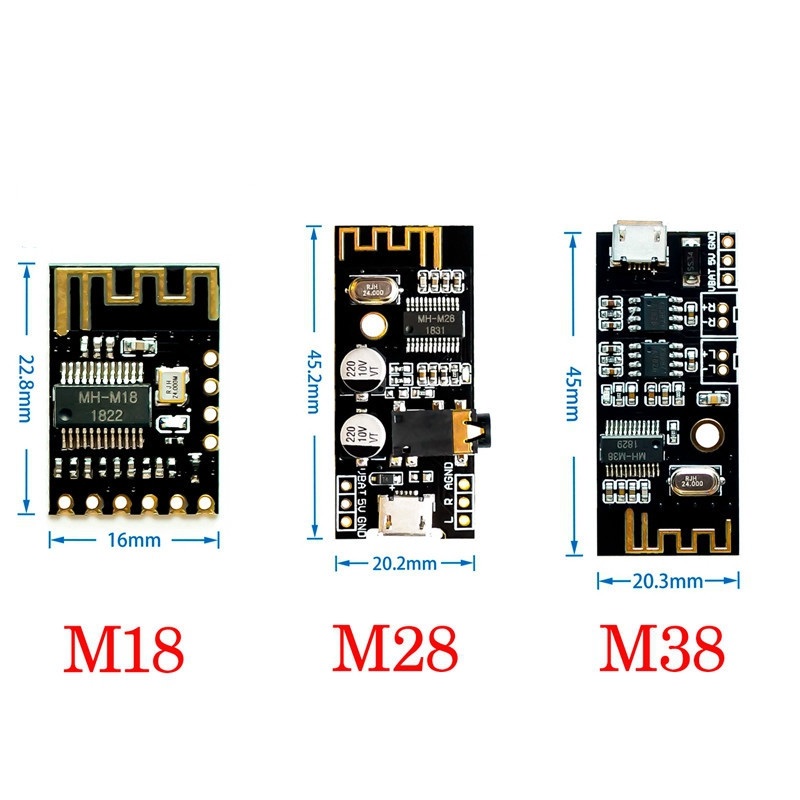

Mạch giải mã âm thanh Bluetooth XH M18 / M28 / M38

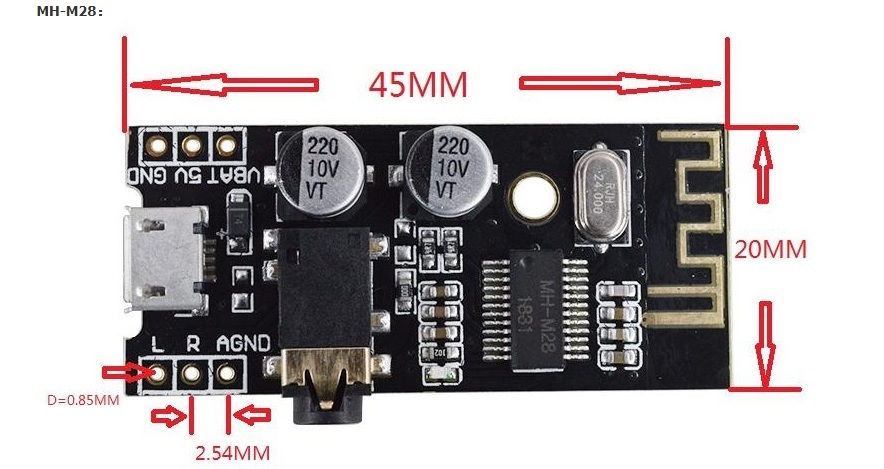

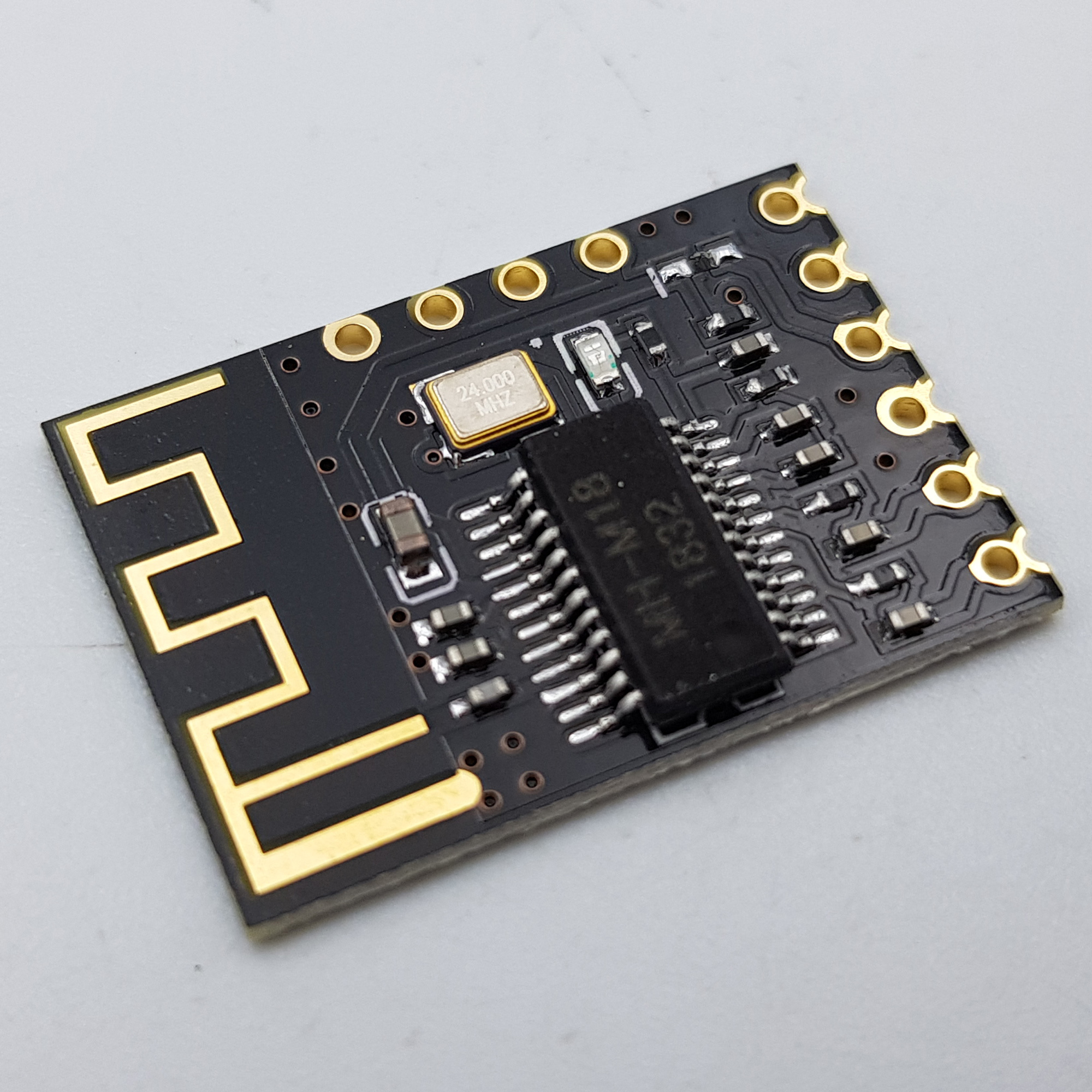

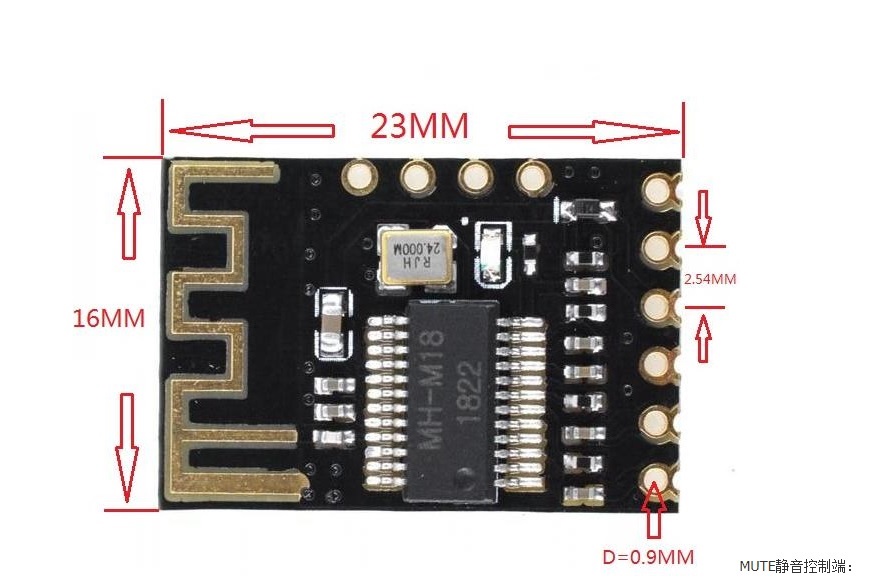

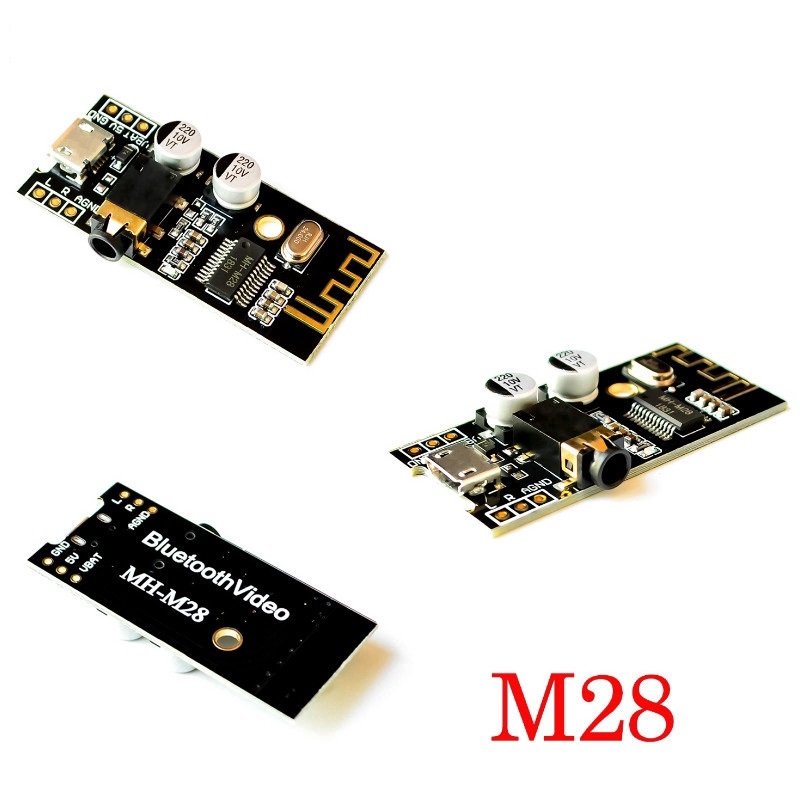

Mạch nhận tín hiệu Bluetooth âm thanh MH-MX8 4.2 hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.Sau khi mạch nhận tín hiệu Bluetooth âm thanh được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.Đèn báo màu xanh mô-đun:- Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;- Khi kết nối Bluetooth được bật, đèn báo luôn sáng;- Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.Thông số kỹ thuật mạch nhận tín hiệu bluetooth- Điện áp hoạt động: 5VDC- Tín hiệu ngõ ra: L – GND – R- Tín hiệu ngõ vào: Bluetooth 4.2- Độ nhạy: -87dbm- Nhiệt độ hoạt động: -40 ~ 85 độ CSơ đồ chân M18- KEY: The end button control (4 keys function, need to add another resistor- MUTE: The mute control end (mute when 3.3 V, output level play when output low level)- VCC: The positive 5 V power supply (3.7 V lithium battery power supply need to short circuit diode)- GND: Power supply cathode- L: The left sound channel output- R: The right sound channel outputSơ đồ chân M28- 5V: The positive 5 v power supply- GND: Power supply cathode- VBAT: The positive 3.7 4.2 V lithium battery- L: The left sound channel output- R: The right sound channel output- AGND: In the audioSơ đồ chân M38- 5V:The positive 5v power supply- GND: Power supply cathode- VBAT: The positive 3.7 4.2 V lithium battery- L + / L -: Left sound channel output (directly connect the speaker)- R + / R -: Right sound channel output (directly connect the speaker)
