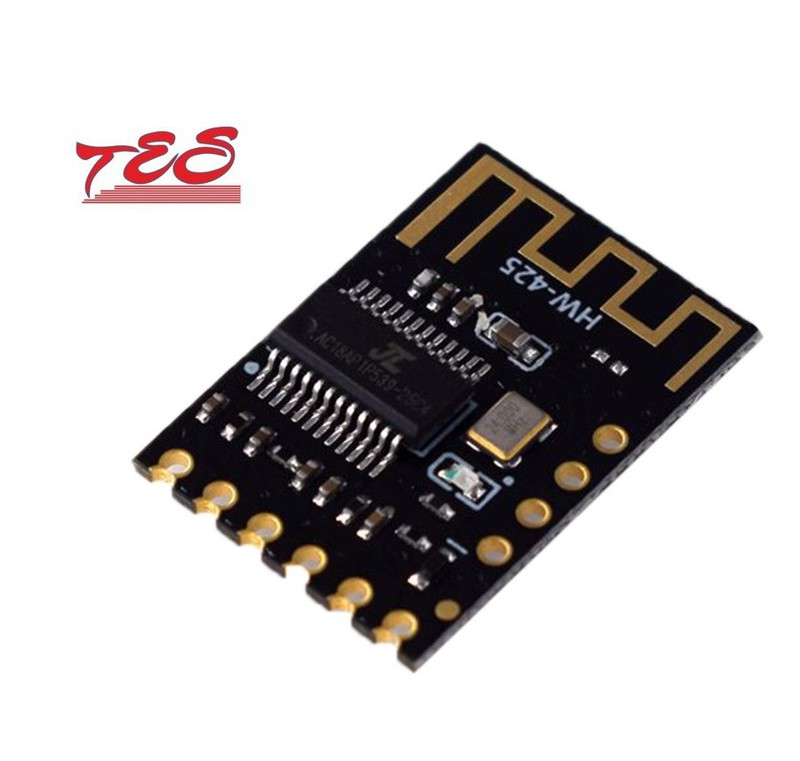

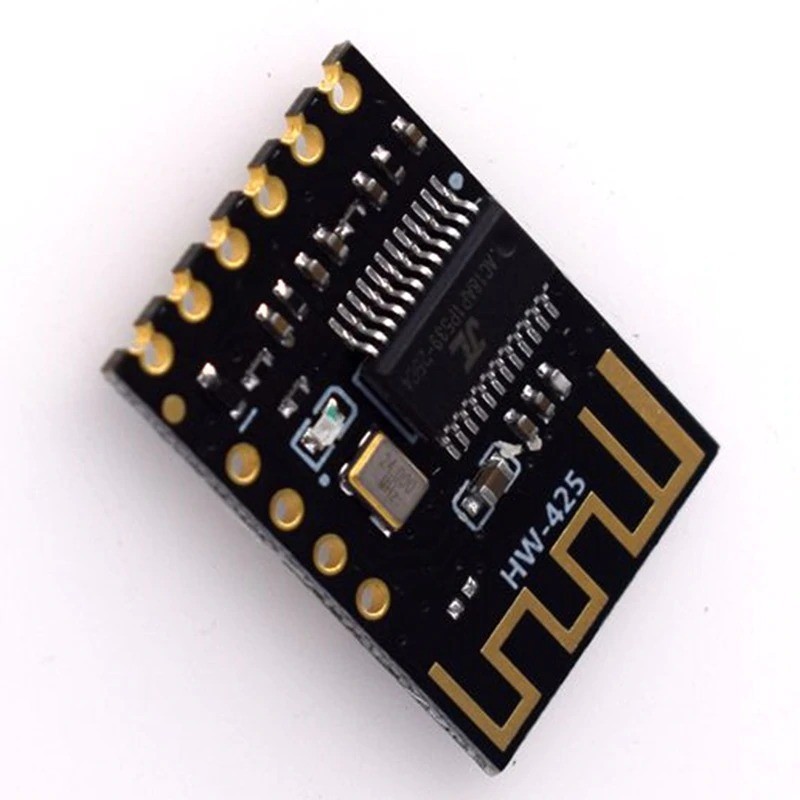

Mạch Giải Mã Âm Thanh Bluetooth M18 5V

Điện áp cung cấp:5V

Lưu Ý :Mạch yêu Cầu có mạch KhuyếchĐại. ( Ampli hay thiết bị tương tự)

Bluetooth MP3 Board Giải Mã

Chức năng:

1. bluetooth V4.2 phiên bản, hỗ trợ Bluetooth kết nối tự độngcông nghệ, hỗ trợ WAV/WMA/FLAC/APE/MP3 lossless giải mã, stereo kép kênh đầura.

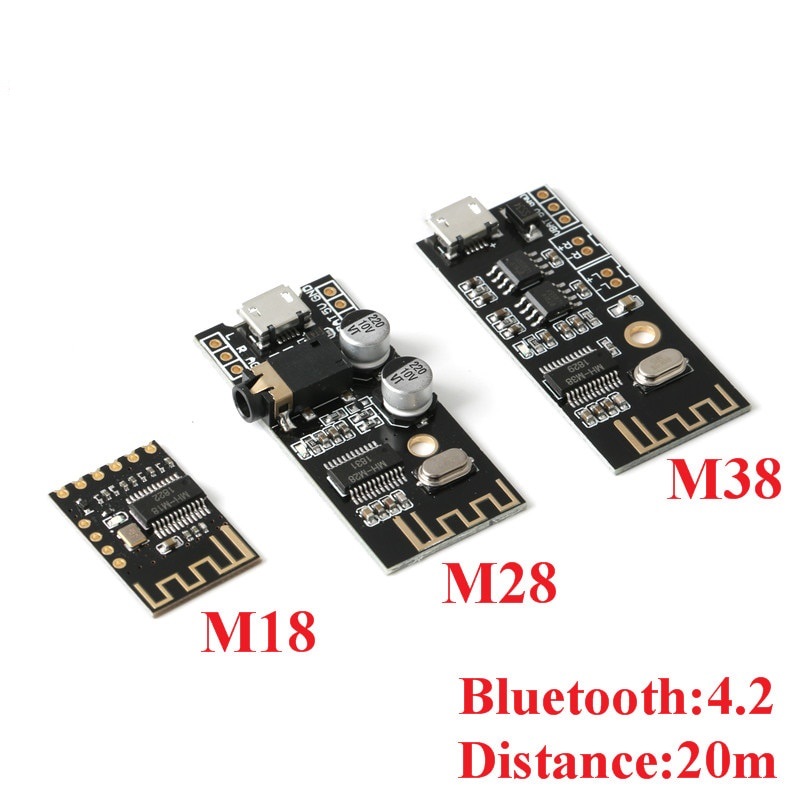

2. sau khi module được trang bị trên, điện thoại di động tìmkiếm tên Bluetooth MH-M18/MH-M28/MH-M38, và có thể chơi nhạc sau khi kết nốiBluetooth.

3. Module chỉ báo màu xanh lam:

Khi Bluetooth là không kết nối, báo nhấp nháy nhanh chóng;khi Bluetooth là kết nối, chỉ thị là luôn ngày; khi Bluetooth là chơi, đèn báonhấp nháy chậm

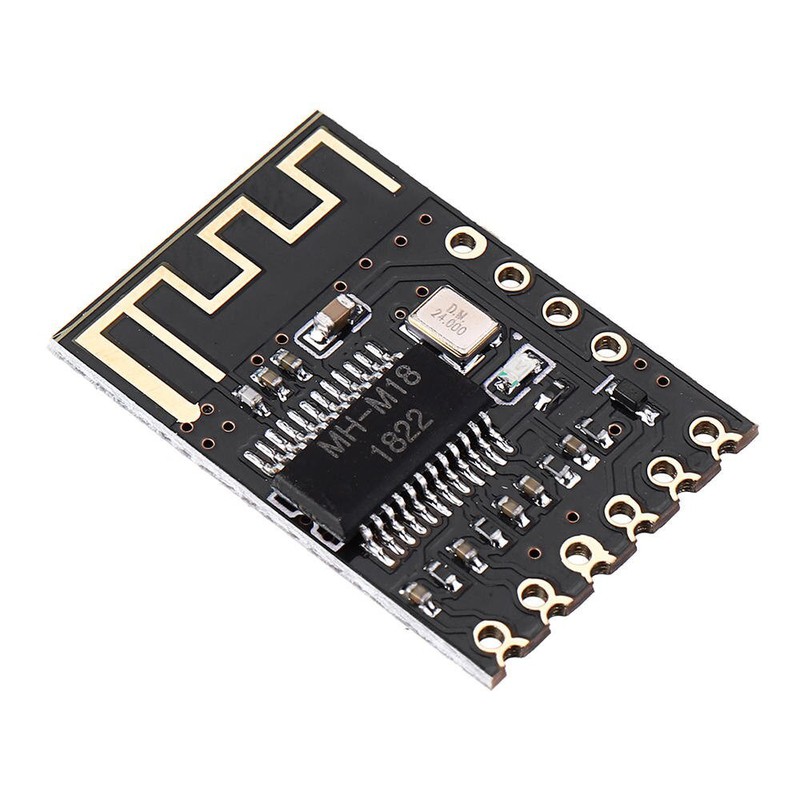

MH-M18

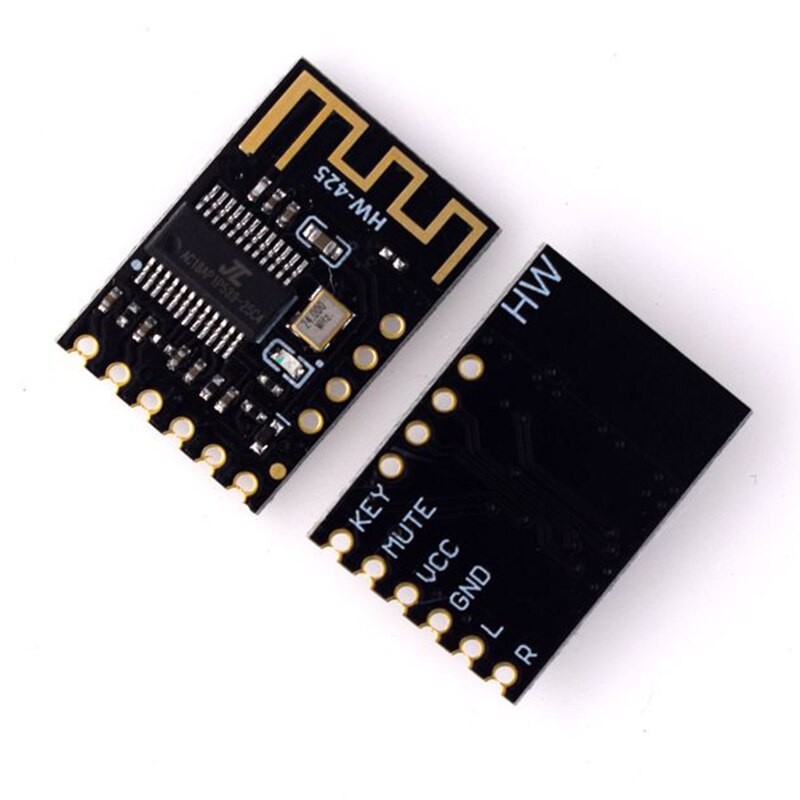

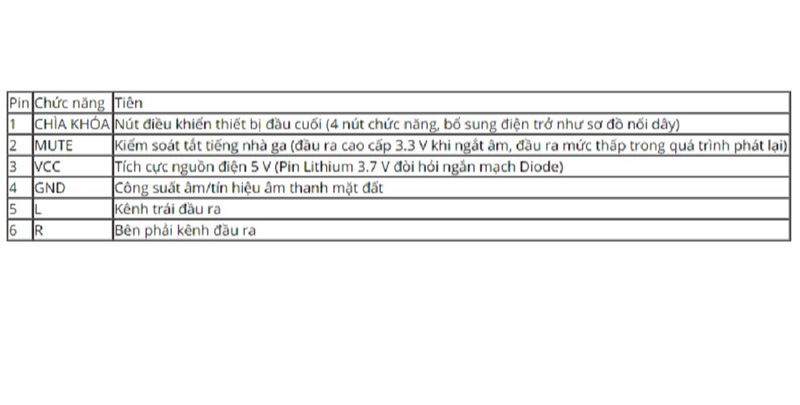

Pin định nghĩa:

KHÓA: Nút điều khiển thiết bị đầu cuối (4 nút chức năng, bổsung kháng yêu cầu)

MUTE: Kiểm soát Tắt Tiếng nhà ga (đầu ra cao cấp 3.3 V khingắt âm, đầu ra mức thấp trong quá trình phát lại)

VCC: Tích Cực nguồn điện 5 V (Pin Lithium 3.7 V đòi hỏi ngắnmạch Diode)

GND: âm nguồn điện

L: kênh Trái đầu ra

R: Bên Phải kênh đầu ra

Tính năng:

Cực điều khiển: Sử dụng để điều khiển công suất bộ khuếch đại.Khi ngắt âm, TẮT TIẾNG đầu ra một mức độ cao của 3.3 V, và đầu ra mức thấptrong quá trình phát lại.

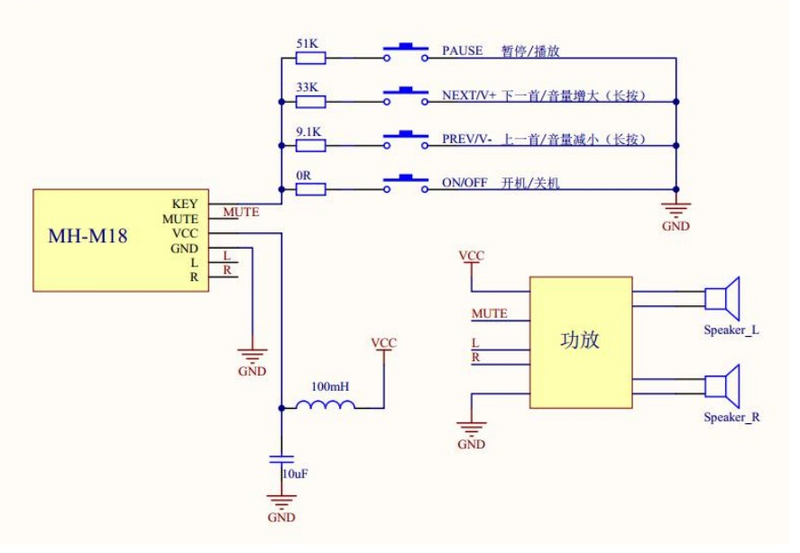

PHÍM điều khiển bằng nút bấm: Chức năng Này yêu cầu bổ sungkết nối của cụm điện trở và nút.

Khối lượng Chức năng tự tắt nguồn: Mặc định đầu ra là âm lượng100%. Nhấn nút để điều khiển tăng giảm âm lượng. Nếu điều khiển âm lượng là íthơn 15%, âm lượng đầu ra sẽ là 15% sau khi tái cung cấp năng lượng cho; nếu điềukhiển âm lượng lớn hơn 15%, nguyên khối lượng sẽ không thay đổi sau khi có điện-trên.
