Mạch giải mã âm thanh Bluetooth 4.2

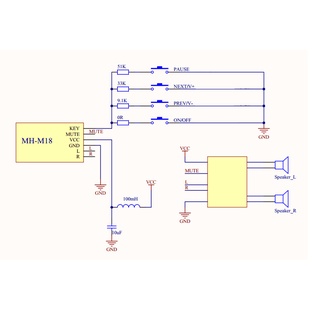

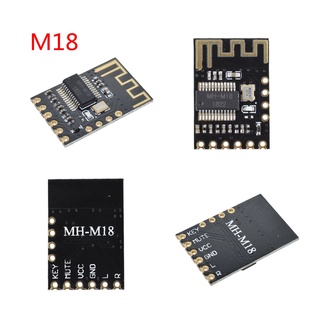

Sản phẩm MH-M18 / M28 / M38 này là thiết kế bluetooth công suất thấp, hỗ trợ truyền bluetooth 4.2 mới nhất , phát lại hai kênh âm thanh nổi lossless, sau khi mô-đun được kết nối với bluetooth, nócó thể nhanh chóng nhận ra truyền không dây bluetooth, rất tiện lợi. Trong môi trường mở, khoảng cách kết nối Bluetooth có thể đạt 20 mét. Mô tả chức năng: Phiên bản Bluetooth V4.2, hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã lossless WAV / WMA / FLAC / APE / MP3, xuất âm thanh stereo hai tai. Sau khi bật nguồn mô-đun, điện thoại di động sẽ tìm kiếm tên bluetooth MH-M18 / MH-M28 / MH-M38 và nhạc có thể được phát sau khi kết nối với bluetooth; Chỉ báo mô-đun màu xanh lam: Khi không kết nối Bluetooth, đèn báo sẽ nhấp nháy nhanh; Khi kết nối bluetooth, đèn báo luôn sáng; Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm *** Kết nối: M18 : +KEY:Thiết bị đầu cuối điều khiển nút (4 chức năng nút, cần thêm điện trở bổ sung +MUTE:Ngõđiều khiển tắt tiếng (đầu ra mức cao 3.3V khi tắt tiếng, đầu ra mức thấp khi phát) +VCC :Nguồn điện tích cực 5V (Nguồn điện pin Lithium 3.7V yêu cầu nối tắt diode hoặc thay bằng điện trở 0ohm 0603) cóthể hàn trực tiếp +L:Đầu ra kênh bên trái + R:Đầu ra kênh phải M28 +5V:Nguồn điện tích cực 5V +GND:Cung cấp điện âm +VBA:Điện cực dương của pin Lithium 3.7-4.2V +L-Đầu ra kênh bên trái +R:Đầu ra kênh phải +AGND:ÂM chung đầu ra M38 +5V:Nguồn điện tích cực 5V +GND:-Cung cấp điện âm +VBAT:Điện cực dương của pin Lithium 3.7-4.2V +L + / L-:Ngõ ra kênh bên trái (kết nối trực tiếp với loa) +R + / R-:Đầu ra kênh phải (kết nối trực tiếp với loa)
