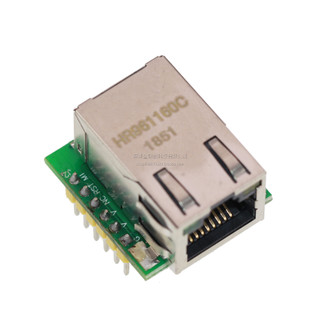

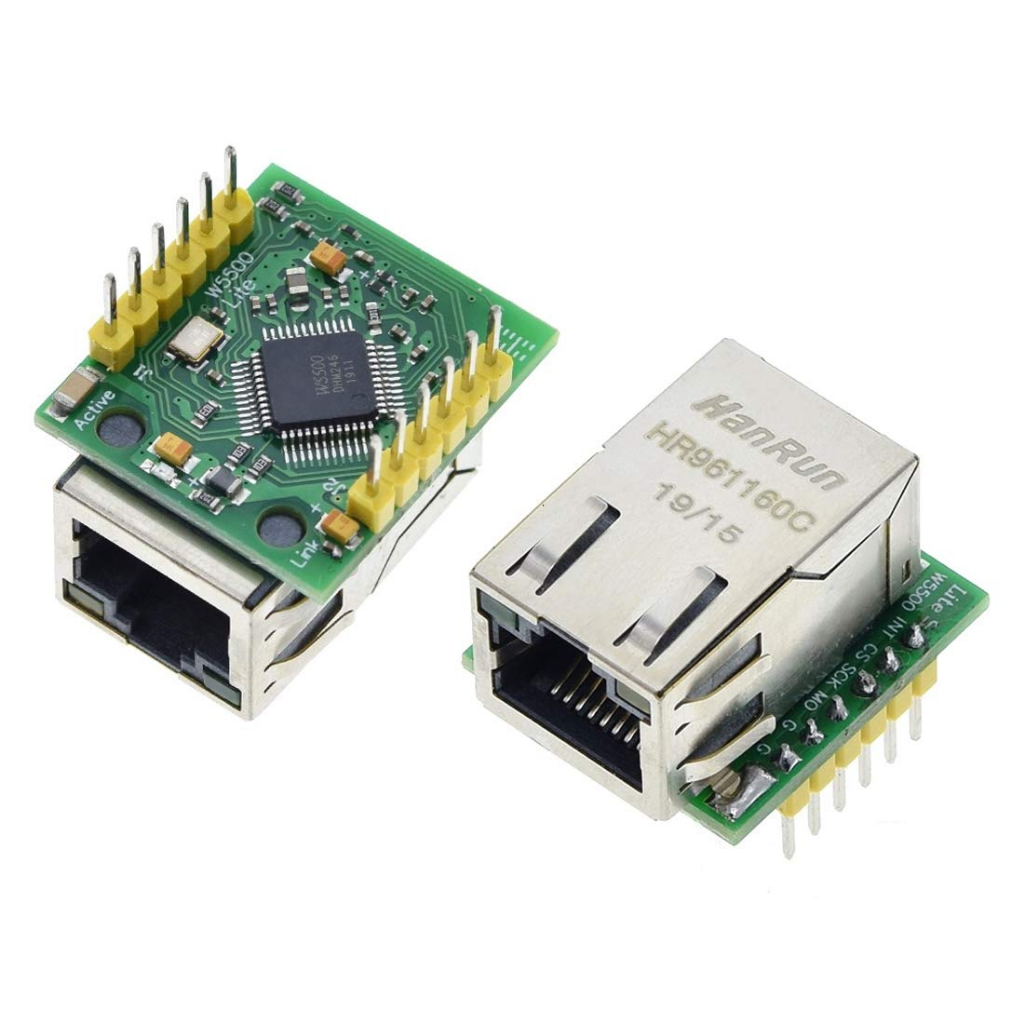

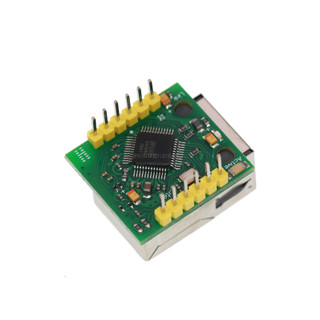

Mạch Ethernet W5500 TCP / IP

Module Ethernet W5500 sử dụng chip mới W5500 với hai kiểu giao thức TCP/IP cho phép kết nối internet dễ dàng hơn các hệ thống nhúng sử dụng SPI (giao tiếp ngoại vi nối tiếp). Module hỗ trợ tốc độ 80MHz và giao thức SPI mới mang lại hiệu quả cao, do đó người dùng có thể sử dụng giao tiếp mạng với tốc độ cao. W5500 cung cấp chức năng WOL (Wake On Lan) và chế độ tắt nguồn, giúp tiết kiệm năng lượng. Module Ethernet W5500 được ứng dụng rộng rãi trong các dự án IOT, điều khiển thiết bị qua mạng… Thông số kỹ thuật của Module Ethernet W5500 IC chính: W5500 từ Wiznet Điện áp cấp nguồn: 5V hoặc 3.3 VDC Dòng cho phép: 128mA Mức tín hiệu giao tiếp: SPI TTL Hỗ trợ giao các giao thức: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE Hỗ trợ 8 ổ cứng độc lập sử dụng đồng thời Hỗ trợ chế độ tiết kiệm điện Hỗ trợ Wake với cổng LAN qua UDP Hỗ trợ giao diện ngoại vi nối tiếp tốc độ cao (SPI MODE 0, 3) Bộ nhớ trong 32Kbyte cho bộ đệm Tx / Rx 10BaseT/100BaseTX Ethernet PHY embedded Hỗ trợ giao tiếp tự động (Song công và bán song công ) Không hỗ trợ phân mảnh IP Điện áp đầu ra 3.3V Đầu ra Led quang (Full/Half duplex, Link, Speed, Active) 48 chân LQFP không chứa chì độc hại (7x7mm, 0.5mm) Tần số xung clock tối đa: 80MHz Kích thước module: 55mm x 28mm Trọng lượng: 15g
