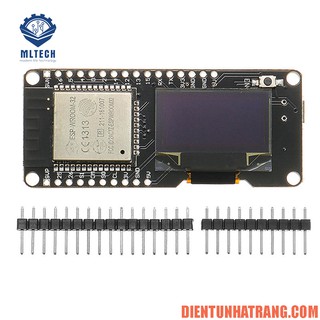

Mạch ESP32 OLED

Module ESP32 kèm OLED được tích hợp sẵn OLED giúp hiển thị dữ liệu trực quan hơn, tích hợp thêm anten và RF balun giúp chống nhiễu tốt, khuếch đại công suất. Kích thước được thiết kế nhỏ gọn ở mức tối ưu nhất. Module này truyền tín hiệu trên tần số 2.4GHz và có 2 chế độ truyền tín hiệu bằng bluetooth hoặc wifi được thiết kế bằng công nghệ tsmc 40nm công suất thấp, công suất và đặc tính RF được tối ưu, an toàn, đáng tin cậy và khả năng mở rộng cho nhiều ứng dụng khác nhau. Module ESP32 Oled được phát triển trên nền module trung tâm là ESP32 với công nghệ Wifi, BLE và nhân ARM SoC tích hợp mới nhất hiện nay, kit có thể sử dụng trực tiếp trình biên dịch của Arduino để lập trình và nạp code, điều này khiến việc sử dụng và lập trình các ứng dụng trên ESP32 trở nên rất đơn giản, phù hợp cho các ứng dụng cần kết nối, thu thập dữ liệu và điều khiển qua sóng Wifi, BLE đặc biệt là các ứng dụng liên quan đến IoT. THÔNG SỐ KỸ THUẬT: • IC trung tâm: ESP32 ARM SoC Wifi BLE. • Chip nạp và giao tiếp UART: CP2102. • Tích hợp Oled 0.96 inch độ phân giải 128 x 64 pixel, Driver SSD1306 giao tiếp I2C. Màu trắng • Cấp nguồn: 5VDC MicroUSB hoặc Jack nguồn Pin Lipo 3.7~4.2VDC. • GIPO giao tiếp mức 3.3VDC • Tích hợp Led báo trạng thái, nút Reset, Program. • Tương thích hoàn toàn với trình biên dịch Arduino. • Chip chính Lexin ESP32, Tensilica LX6 xử lý lõi kép, xung nhịp 240MHz, sức mạnh tính toán lên 600DMIPS, 520 SRAM XX, 802.11 KB Chip b / g / n Wi-Fi HT40 thu phát, baseband và giao thức LWIP ngăn xếp, Bluetooth (Bluetooth và truyền thống dual-mode tích hợp năng lượng thấp BLE Bluetooth). • Onboard 16 megabyte (128 Mbbits), bộ nhớ flash và ăng-ten Wi-Fi
