Mạch Đồng Hồ Thời Gian Thực DS3231 EEPROM AT24C32

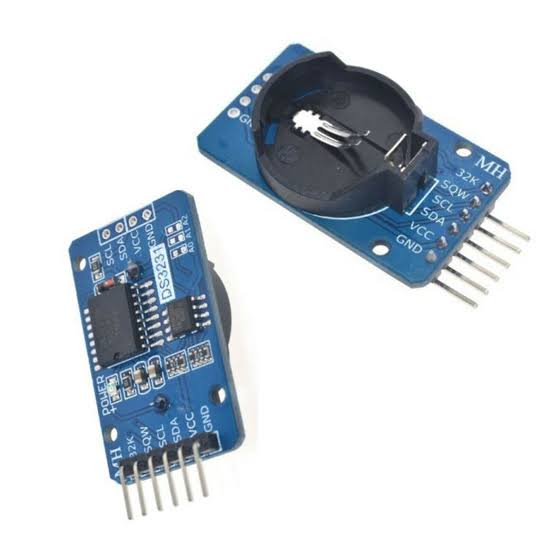

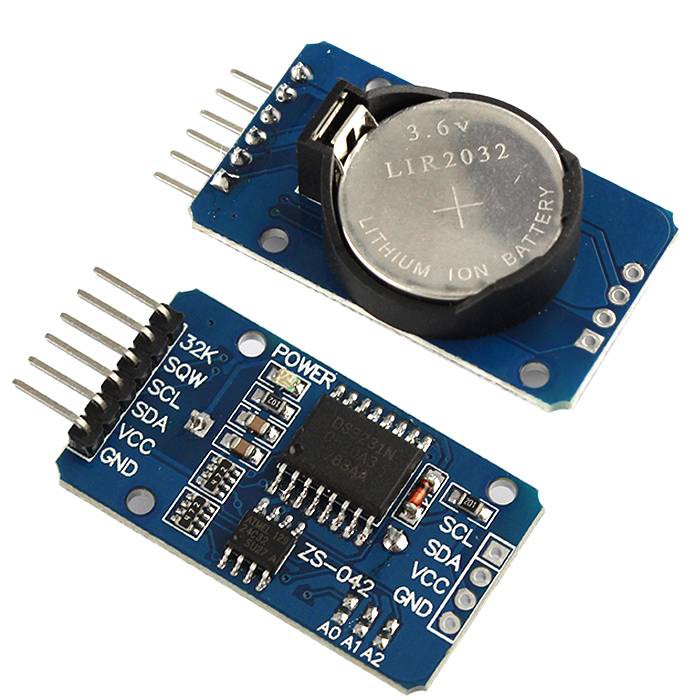

Mô tả sản phẩm Module Thời Gian Thực RTC DS3231 là IC thời gian thực giá rẻ, rất chính xác với thạch anh tích hợp sẵn có khả năng điều chỉnh nhiệt. IC có đầu vào cho pin riêng, tách biệt khỏi nguồn chính đảm bảo cho việc giữ thời gian chính xác. Thạch anh tích hợp sẵn giúp tăng độ chính xác trong thời gian dài hoạt động và giảm số lượng linh kiện cần thiết khi làm board. Thời gian trong IC được giữ ở dạng: giờ, phút, giây, ngày, thứ, tháng, năm. Các tháng có ít hơn 31 ngày sẽ tự động được điều chỉnh, các năm Nhuận cũng được chỉnh đúng số ngày. Thời gian có thể hoạt động ở chế độ 24h hoặc 12h AmPM. IC còn có chức năng báo động, có thể cài đặt 2 thời gian báo và lịch, có tín hiệu ra là xung vuông. Giao tiếp với IC được thực hiện thông qua I2C bus. Trong chip có mạch điện áp chuẩn dùng để theo dõi trạng thái của nguồn VCC, phát hiện lỗi nguồn, tự động chuyển nguồn khi có vấn đề. Có tín hiệu Reset xuất ra cho mạch ngoài, MCU khi nguồn điện phục hồi trạng thái. Ngoài ra trong IC còn có sẵn cảm biến nhiệt độ, có độ chính xác là ± 3°C. Thông số kỹ thuật + Kích thước: 38mm (chiều dài) * 22mm (W) * 14mm (chiều cao) + Trọng lượng: 8g + Điện áp làm việc: 3,3-5 0,5 V + IC đồng hồ: độ chính xác cao sử dụng IC DS3231 + độ chính xác: 0-40 ℃ phạm vi, các 2ppm chính xác, các lỗi đã được khoảng 1 phút + Thời gian thực phát điện đồng hồ giây, phút, giờ, ngày, ngày, tháng, năm và thời gian cung cấp giá trị cho đến khi bồi thường năm 2100 năm nhuận + IC bộ nhớ: AT24C32 (dung lượng lưu trữ 32K) + kiểu truyền bus IIC, tốc độ truyền tối đa 400kHz (điện áp 5V làm việc) + Có thể kết nối với các thiết bị khác IIC, 24C32 địa chỉ có thể thiếu A0 / A1 / A2 thay đổi địa chỉ mặc định là 0x57
