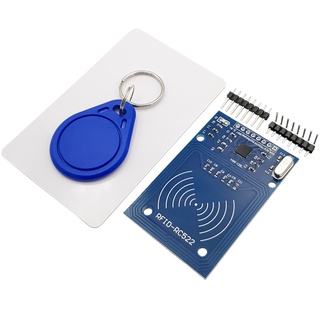

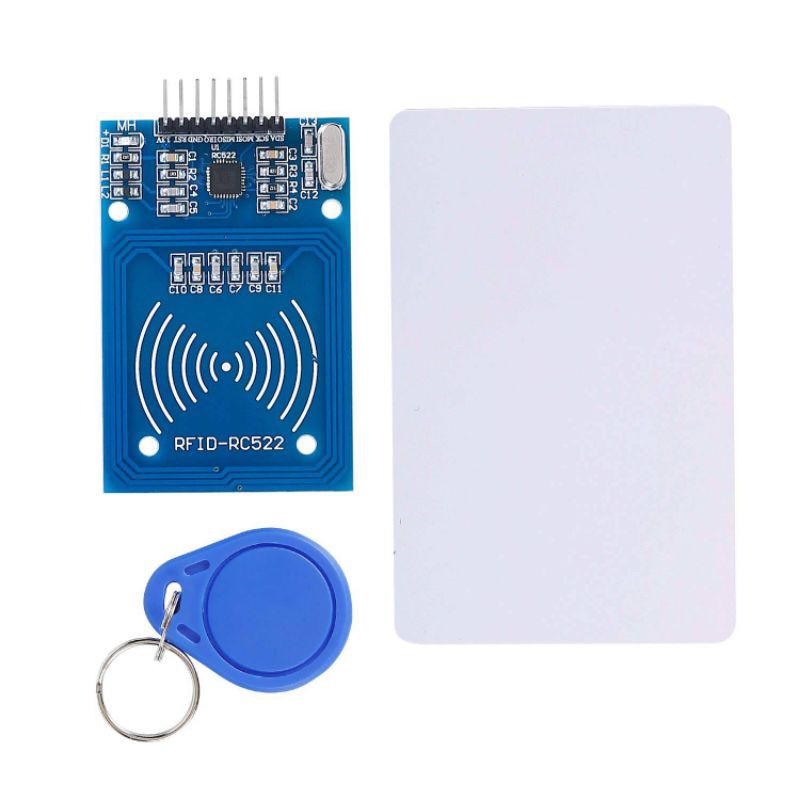

MODULE ĐỌC THẺ RFID RC522

Module RFID RC522 dùng để đọc các loại thẻ RFID, móc khóa RFID tần số 13,56 Mhz. Module RFID RC522 giao tiếp dễ dàng với các Board Auduino và các vi điều khiển. Module RFID RC522 được ứng dụng rộng rãi trong các mô hình như bảo mật xe máy, đóng mở cửa bằng thẻ RFID, các hệ thống quản lý, chấm công dựa trên mã thẻ RFID,…

Sơ đồ chân RC522

1.       SDA(SS): Chân lựa chọn chip khi giao tiếp SPI( Kích hoạt ở mức thấp)

2.       SCK: Chân xung trong chế độ SPI

3.       MOSI(SDI): Master Data Out- Slave In trong chế độ giao tiếp SPI

4.       MISO(SDO): Master Data In- Slave Out trong chế độ giao tiếp SPI

5.       IRQ: Chân ngắt

6.       GND: Chân mass

7.       RST: Chân reset module

8.       Nguồn 3,3V

Thông số kĩ thuật:

• Nguồn: 3.3VDC, 13 - 26mA
• Dòng ở chế độ chờ: 1013mA
• Dòng ở chế độ nghỉ: <80uA
• Tần số sóng mang: 13.56MHz
• Khoảng cách hoạt động: 0 - 60mm
• Giao tiếp: SPI
• Tốc độ truyền dữ liệu: tối đa 10Mbit/s
• Kích thước: 40mm × 60mm
• Nhiệt độ hoạt động: - 20⁰C ÷ 80⁰C
• Độ ẩm hoạt động: 5% - 95%
• Hỗ trợ ISO/ IEC 14443A/ MIFARE
• Các loại card RFID hỗ trợ: mifare1 S50, mifare1 S70, mifare  UltraLight, mifare Pro, mifare Desfire
