Mạch đọc thẻ nhớ, modul thẻ nhớ TF, micro SD

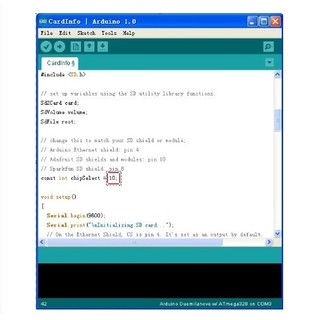

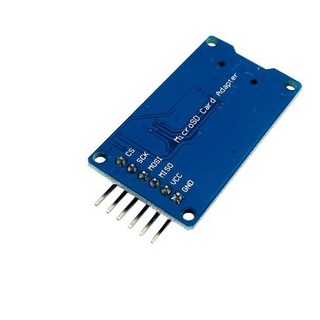

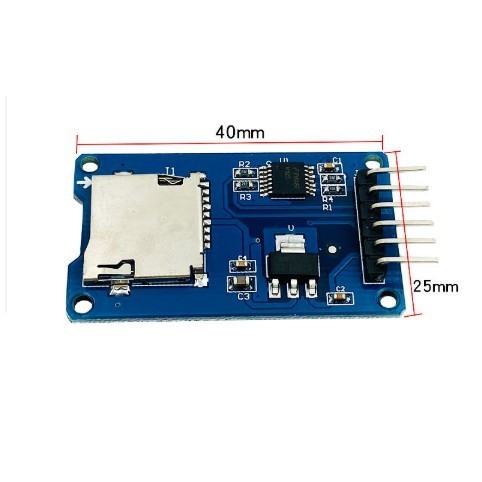

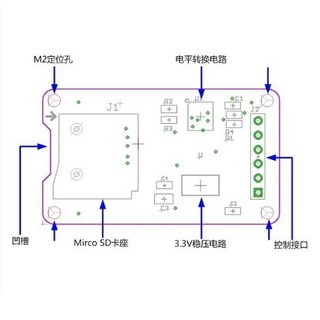

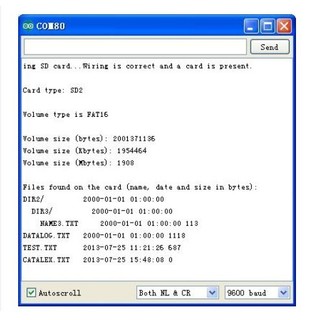

PHẦN MÔ TẢ CỦA NHÀ SẢN XUẤT - Số lượng: 1 mạch như hình Mô-đun (bộ điều hợp thẻ Microsd) Micro sd, thông qua hệ thống tệp và trình điều khiển giao diện spi, hệ thống máy tính vi mô có thể hoàn thành việc đọc và ghi tệp thẻ microsd. Người dùng Arduino có thể sử dụng thư viện thẻ sd tự mang theo của arduino Ide để hoàn tất quá trình khởi tạo và ghi thẻ Giao diện điều khiển: Tổng cộng 6 chân (Gnd 、 vcc 、 miso 、 mosi 、 sck 、 cs), gnd land, vcc để cấp nguồn, bus spi của miso 、 mosi 、 sck, cs 3.3v: Ldo 3.3v 、 micro sd Mạch chuyển đổi mức: Chuyển đổi tín hiệu sang thẻ micro sd sang 3,3v, tín hiệu miso thẻ micro để điều khiển hướng giao diện cũng được chuyển đổi thành 3,3v, hệ thống máy tính chip đơn avr chung có thể đọc tín hiệu Micro sd: Đây là loại thẻ tự trả lại, lắp thẻ thuận tiện. Lỗ định vị: 4 m2, khẩu độ là 2,2mm, giúp mô-đun dễ dàng lắp đặt và định vị, thực hiện kết hợp giữa các mô-đun Phương pháp sử dụng: 1 arduino catduino (Không quen với phần cứng mã nguồn mở có thể hiểu là atmega328p) Và mini usb - Kết nối catduino với mini usb, nếu là lần đầu tiên sử dụng bo mạch chủ, bạn có thể tìm thấy ổ nối tiếp rẽ usb của nó từ các ổ trong thư mục Ide của arduino. 4. Thẻ micro sd đọc và ghi chương trình sử dụng arduino Ide, danh mục là ... / arduino-1.0 / thư viện / sd. Mở lại arduino Ide, bấm vào nút mở trên thanh công cụ, mở thói quen cardinfo trong sd, như trong hình bên dưới, điều quan trọng cần lưu ý là chân của tín hiệu lựa chọn nên được thay đổi thành chân thực sự được kết nối với mô-đun , chọn d10 trong thử nghiệm này 1 micro sd 1 micro sd 2g 1 tấm chắn cơ sở arduino (Liên kết nội bộ); 6, giao diện điều khiển được sử dụng để kết nối mô-đun và giao diện spi được trích dẫn trên lá chắn cơ sở Các bước thực nghiệm: - cắm tấm chắn đế trực tiếp trên bo mạch chủ catduino, đảm bảo rằng thẻ micro sd được định dạng thành định dạng fat 16 hoặc fat32 và lắp nó vào mô-đun thẻ micro sd. - kết nối các mô-đun thẻ nhớ micro sd với các giao diện cành lá chắn cơ sở với 6 mẹ vào dòng Murdoubon, như được hiển thị trong bảng dưới đây Chọn cổng nối tiếp 、 tên của hội đồng quản trị, nhấp vào nút ghi, bạn có thể ghi. Quy trình hiển thị cách đọc thông tin của thẻ micro sd, bao gồm loại thẻ, loại hệ thống tệp, dung lượng lưu trữ, cũng liệt kê tên tệp trong thẻ. Nhấp vào màn hình nối tiếp để xem. #tf #microsd #mạchđọc #mạchthẻnhớ
