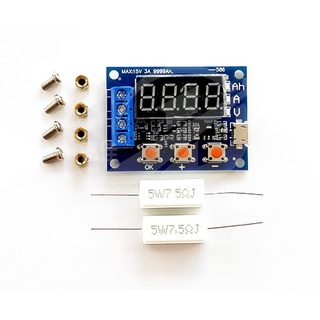

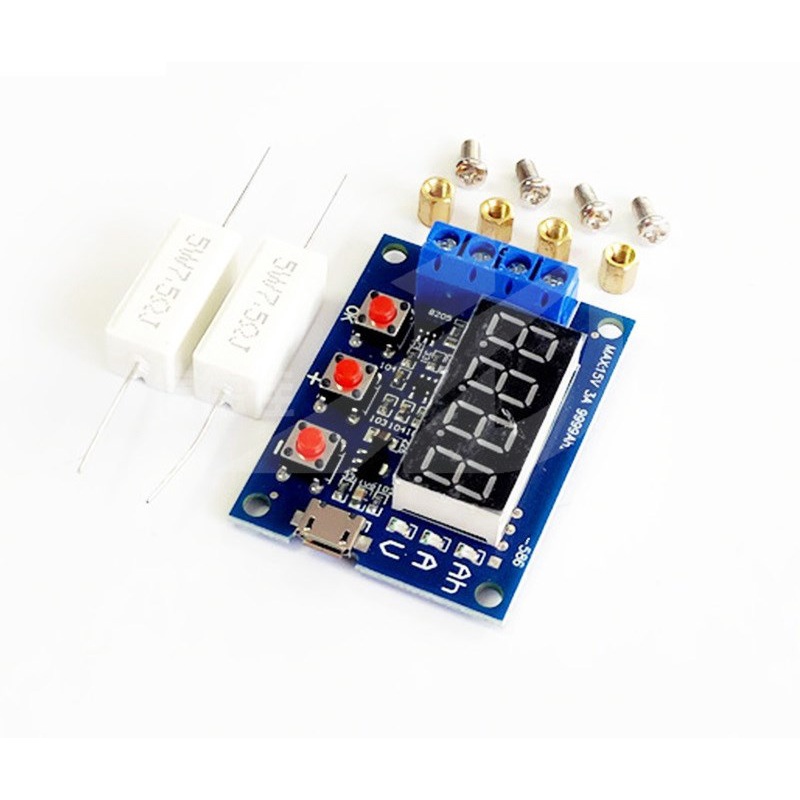

Mạch đo nội trở pin 18650

Thông số kỹ thuật: Nguồn điện áp: DC4.5-6V (đầu nối micro USB) Dòng điện hoạt động: ít hơn 70mA Điện áp phóng điện: Độ phân giải 1,00V-15,00V 0,01V Phạm vi điện áp giới hạn: 0,5-11,0V Được hỗ trợ bởi hiện tại: độ phân giải 3.000A 0,001A Lỗi đo điện áp tối đa: 1% + 0,02V Lỗi đo dòng điện tối đa: 1,5% + - 0,008A Phạm vi dung lượng pin tối đa: 9999Ah (1AH = 1000mAh) giá trị lớn hơn bằng cách chuyển dấu thập phân sang công tắc, khi màn hình hiển thị nhỏ hơn 10Ah X.XXX, thực hiện như ở trên để đạt được điện áp 10Ah XX.XX, và v..v... Kích thước bảng: 50mmX37mm Kích thước hoàn thành: 50mmX37mmX17mm (chiều dài X chiều rộng X chiều cao tối đa, bao gồm chiều cao chân đồng) Gói hàng bao gồm: 1 * Máy kiểm tra pin ZB2L3 Hướng dẫn: 1. Thử nghiệm lần đầu nên được sạc đầy pin. 2. Kết nối pin để kiểm tra cực dương chuyển sang đầu vào cực dương, đầu vào cực âm, không thể đảo ngược (với việc tải đảo ngược có thể làm hỏng mạch)! Tải kết nối với đầu ra của cực dương và đầu ra của cực âm, để hoạt động thông qua bộ cấp nguồn micro USB thử nghiệm (không có sẵn máy tính để bàn hoặc máy tính xách tay USB), sau đó sử dụng pin điện áp. 3. Kiểm tra khởi động trực tiếp chỉ cần một lần nhấn nút "OK", người kiểm tra có thể tự động sử dụng điện áp giới hạn thích hợp của điện áp sạc đầy pin và sẽ bắt đầu nhấp nháy sau khi kiểm tra ba lần. Chỉ cần nâng cấp điện áp giới hạn nhân tạo khi pin điện áp hiển thị tình trạng bằng cách nhấn nút "+" hoặc nút "-" để điều chỉnh điện áp giới hạn ngay từ đầu với P, sau đó thay đổi độ phân giải điện áp 1.0V, cài đặt sau khi nhấn nút "OK" để bắt đầu kiểm tra. 4. Sau khi bắt đầu thử nghiệm, người kiểm tra sẽ điều khiển trình tải của công tắc điện tử khi được bật, dữ liệu thử nghiệm cho thấy quá trình sẽ giải phóng công suất (Ah), xả dòng điện (A) và điện áp pin (V) giữa bánh xe. Khi điện áp pin đạt đến điện áp cắt đã đặt, điều khiển tải sẽ tắt dữ liệu hiển thị ở mức dung lượng (Ah) trở lên và chỉ báo tương ứng sẽ nhấp nháy nhanh chóng với nhau, giờ đây sẽ hiển thị dung lượng thực của pin đang xả, nhấn nút " OK " để tắt đèn nhấp nháy cho phép dữ liệu hiển thị ổn định, nhấn lại nút" OK " để trở về trạng thái bật nguồn - trong tình trạng có thể thay thế kiểm tra pin ở phần tiếp theo. Mã lỗi và ý nghĩa của chúng: Err1: điện áp pin trên 15V Err2: điện áp pin thấp hơn điện áp giới hạn Err3: Pin không đủ khả năng tải hoặc xả dòng điện quá nhiều Err4: quá dòng (dòng điện vượt quá 3.1A) Lưu ý: Sử dụng điện trở của quá trình xả, tải điện trở sẽ làm nóng nghiêm trọng, hãy chú ý an toàn! Để cải thiện độ chính xác của phép đo cho điện áp mạch này, độ lệch DC được thiết kế đặc biệt, khi đầu cực không hiển thị thì điện áp nhỏ không ảnh hưởng đến phép đo thực tế, nếu bạn ngắt thiết bị đầu vào của thiết bị đầu cuối (tuyệt đối 0V) sẽ hiển thị 0.
