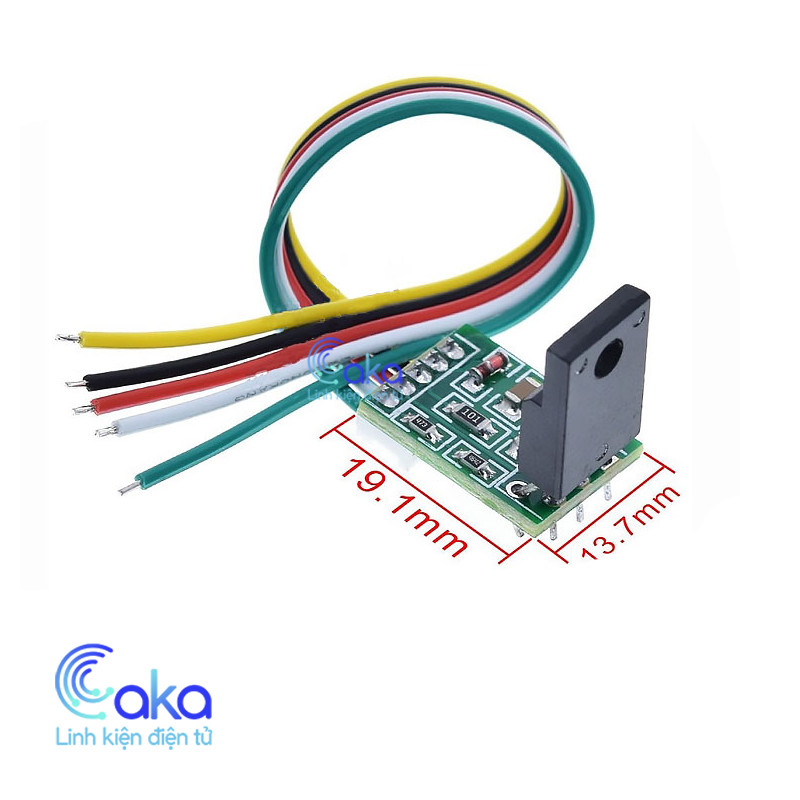

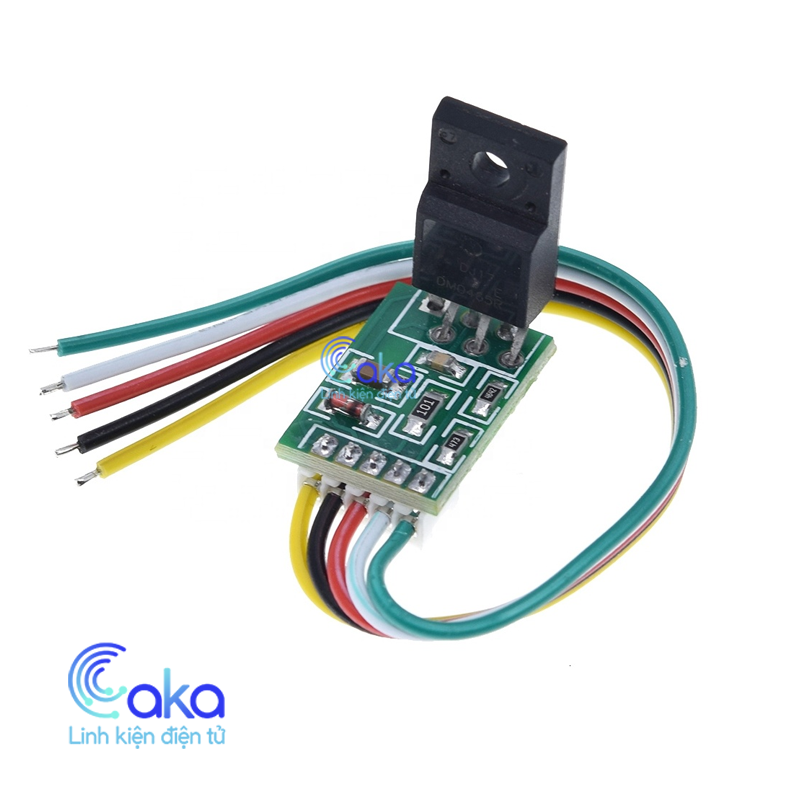

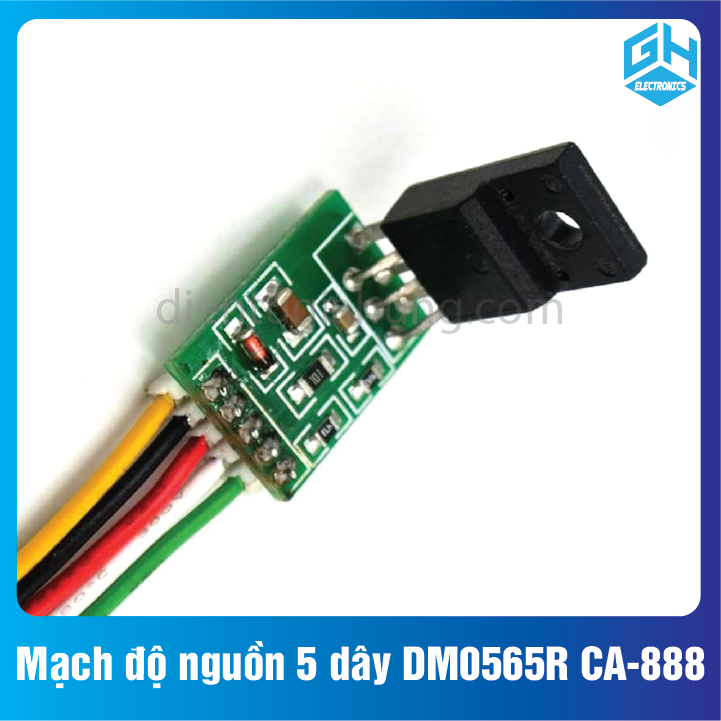

Mạch độ nguồn 5 dây DM0565R CA-888

Mạch độ nguồn xung 5 dây DM0565R DM0465 đô nguồn đa năng công xuất cho tivi LCD

CA-888 Các chân của mạch nguồn đa năng 5 dây 1 Dây Vàng: Nối vào Chân D của mosfet của bộ nguồn gốc 2 Dây màu hồng hoặc đen : kết nối vào GND, cực âm của tụ lọc nguồn 300V 3 dây đỏ:...

TÍNH NĂNG SẢN PHẨM

- Sản phẩm chuyên ứng dụng thay thế phần nguồn dao động của các màn hình LCD 15-24 inch bị chết nguồn, các bộ nguồn xung công suất nhỏ hơn 75W bị hỏng hóc mà không có khả năng sửa chữa

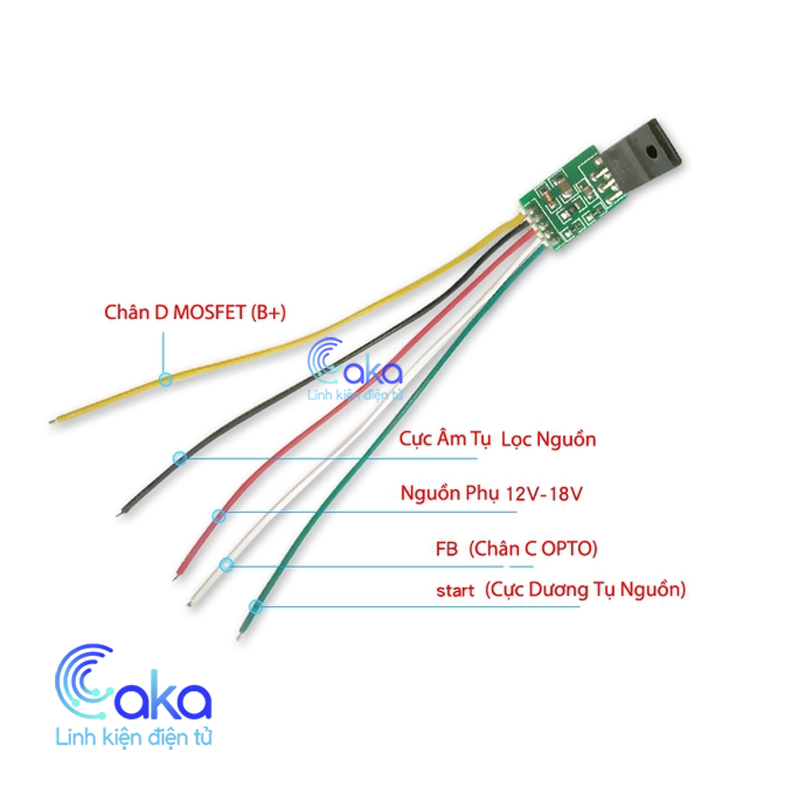

Các chân của mạch nguồn đa năng 5 dây

1 Dây Vàng: Nối vào Chân D của mosfet của bộ nguồn gốc

2 Dây màu hồng hoặc đen : kết nối vào GND, cực âm của tụ lọc nguồn 300V

3 dây đỏ: VCC, cung cấp nguồn cho module 5 dây lấy sau tụ lọc hồi tiếp nguồn vầ sao cho có điện áp 12-18V.

4 dây trắng: FB, chân phản hồi về

5 dây xanh lá cây: nối vào nguồn +300v DC hoặc cực dương của tụ lọc nguồn chính

Tương thích với tất cả các nguồn cấp trước, màn hình LCD, tivi, đầu đĩa, đầu chảo.... có công suất nhỏ hơn 50W...
