Mạch đo dung lượng Pin & ắc quy

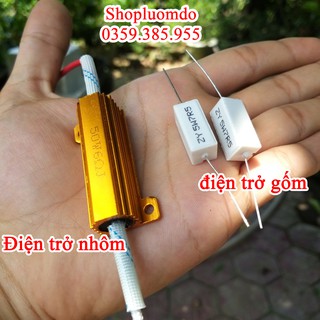

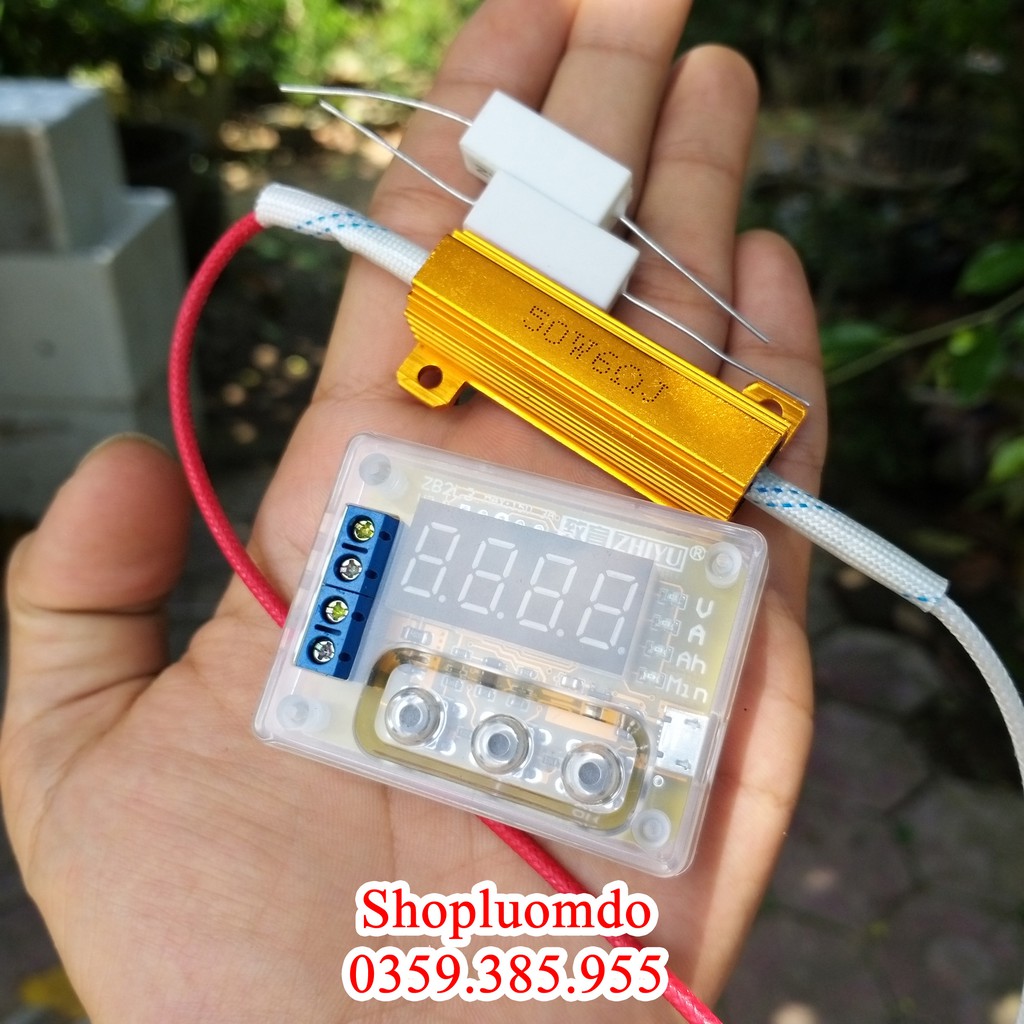

Phân loại phụ kiện kháng mô tả: Điện trở gốm 7.5R 5W chủ yếu được sử dụng để kiểm tra pin lithium 3.7V. Dòng điện trung bình của dòng phóng điện trở duy nhất là khoảng 0,5A, và dòng điện trung bình là khoảng 1A song song. Điện trở nhôm nhôm 6R 50W chủ yếu được sử dụng để kiểm tra pin axít chì 12V. Nó có thể cung cấp dòng xả 2A. Điện trở phải được cố định trên một tấm kim loại. Diện tích không được nhỏ hơn kích thước của lòng bàn tay. Nếu không, nhiệt độ có thể quá cao trong quá trình sử dụng *Thông số cơ bản: Nguồn điện áp: DC4.5-6V (giao diện micro USB) Dòng điện làm việc: không quá 70mA Điện áp phóng điện: độ phân giải 1,00V-15,00V 0,01V Phạm vi điện áp kết thúc: 0,5-13,0V Hỗ trợ hiện tại: không quá 3.000A độ phân giải 0,001A Lỗi đo điện áp: dưới 1% + 0,02V Lỗi đo hiện tại: dưới 1,2% + -0,002A Phạm vi dữ liệu thử nghiệm: 999.9Ah (Ah, 1AH = 1000mAh) hoặc 9999Min (phút) khi giá trị lớn, chuyển đổi theo dấu thập phân, khi nó thấp hơn 10Ah, nó được hiển thị dưới dạng X.XXX và trên 10Ah, nó được hiển thị dưới dạng XX.XX, Loại đẩy này. Kích thước thành phẩm: 54mmX41mmX17mm (chiều dài X chiều rộng X chiều cao) Trọng lượng bảng và phụ kiện: máy chủ 25g, hai điện trở gốm 5W 9g, điện trở 50W khoảng 27g (bao gồm cả dòng) Cách sử dụng (chế độ mặc định của nhà máy): 1. Pin được kiểm tra phải được sạc đầy trước. 2. Kết nối cực dương của pin được kiểm tra với đầu vào dương, cực âm với cực âm đầu vào và cực ngược (ngược lại có thể làm hỏng mạch)! Kết nối tải với đầu ra dương và đầu ra âm và cung cấp cho công cụ kiểm tra micro micro USB (vui lòng sử dụng đầu sạc điện thoại di động, không sử dụng nguồn USB của máy tính để bàn hoặc máy tính xách tay), điện áp pin được hiển thị tại thời điểm này. 3. Để bắt đầu kiểm tra trực tiếp, chỉ cần nhấn nút CẮT OK, người kiểm tra có thể tự động đặt điện áp kết thúc phù hợp theo điện áp sạc đầy pin và sẽ nhấp nháy màn hình 3 lần để bắt đầu kiểm tra. Cần đặt thủ công điện áp kết thúc chỉ cần nhấn nút "+" hoặc "-" để sửa đổi trạng thái hiển thị điện áp pin, điện áp chấm dứt được hiển thị là bắt đầu nhấp nháy "E", sau này biểu thị giá trị điện áp, độ phân giải là 0,1V, sau khi cài đặt Nhấn "OK" để bắt đầu kiểm tra. 4. Sau khi thử nghiệm bắt đầu, người kiểm tra sẽ bật công tắc điện tử điều khiển tải. Dữ liệu quá trình thử nghiệm sẽ được hiển thị theo thứ tự sau: điện áp hiện tại (V), dòng xả (A), công suất xả (Ah), thời gian xả (Min) ), điện áp kết thúc E (V), bạn có thể tự chuyển đổi giá trị bằng cách nhấn các nút "+" và "-". Khi điện áp pin thấp hơn điện áp chấm dứt, người kiểm tra sẽ cắt tải và dữ liệu hiển thị vẫn ở mức dung lượng (Ah) và nhấp nháy nhanh cùng với chỉ báo của Nhà Ah Ah. Công suất hiển thị tại thời điểm này là công suất xả thực tế của pin. Sau đó, nhấn các nút dữ liệu có thể được hiển thị ổn định. Sau đó, nhấn các nút cảm ứng điện tử và điện áp để kiểm tra điện áp kết thúc, điện áp trung bình, dòng điện trung bình, công suất và thời gian xả. CỬA HÀNG HOÀNG HIỆP 248 Địa chỉ: 248 Phan Đình Phùn
