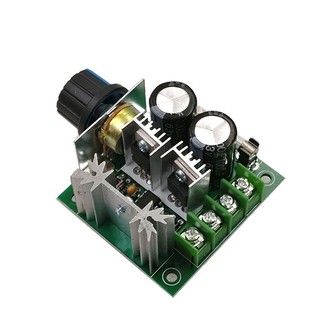

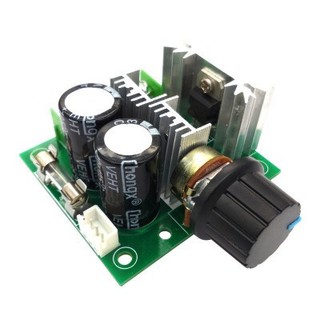

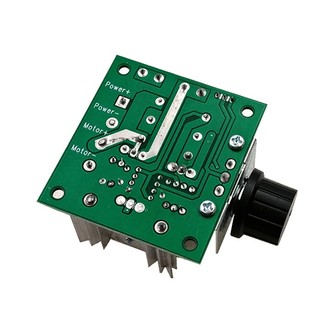

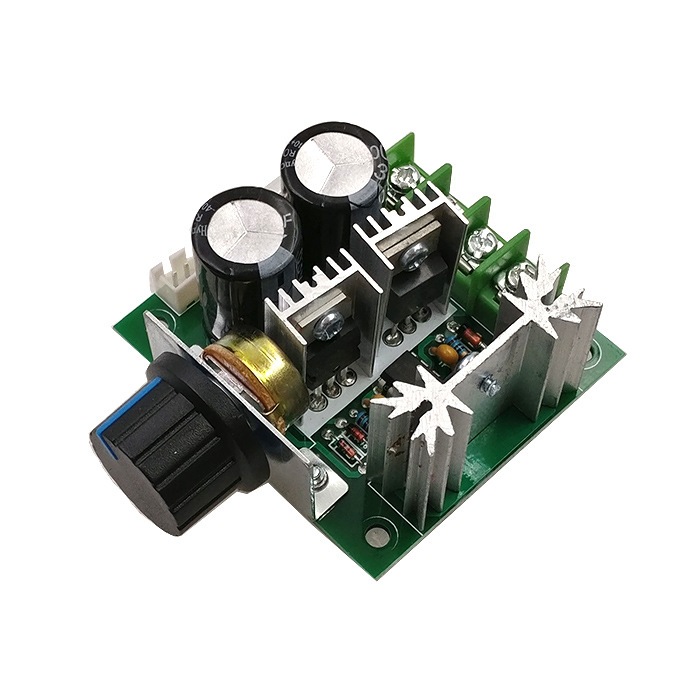

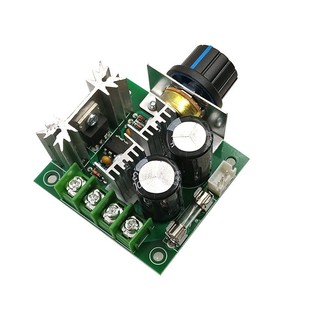

mạch điều tốc mô tơ DC 10A

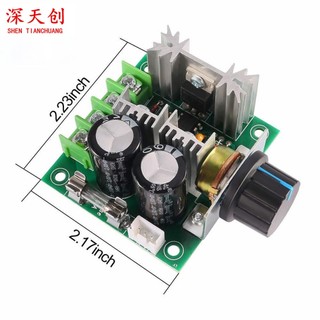

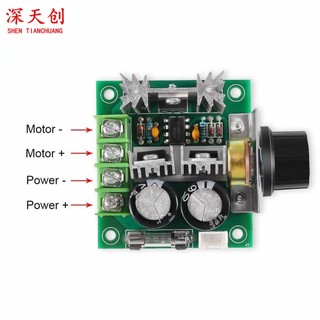

Mô tả chung: Mạch điều khiển tốc độ động cơ DC bằng phương pháp điều chế độ rộng xung (PWM) là giải pháp lý tưởng để bạn tinh chỉnh tốc độ quay của động cơ DC một cách mượt mà và hiệu quả. Với dải điện áp rộng 12V - 40V và khả năng chịu tải lên đến 10A, mạch phù hợp cho nhiều loại động cơ phổ thông, giúp bạn tối ưu hóa hiệu suất làm việc của các thiết bị DIY và công nghiệp nhẹ. Thông số kỹ thuật nổi bật Điện áp hoạt động: DC 12V - 40V (Lưu ý: Điện áp cung cấp cho mạch chính là điện áp cấp cho động cơ). Dòng điện tối đa: 10A (Khuyến nghị sử dụng ổn định dưới 8A để đảm bảo tuổi thọ). Công suất tối đa: 400W (Với 40V và 10A). Phương pháp điều tốc: PWM (Điều chế độ rộng xung). Chu kỳ nhiệm vụ (Duty Cycle): Điều chỉnh từ 10% đến 100%. Tần số PWM: Khoảng 13 kHz. Kích thước: Nhỏ gọn, dễ dàng lắp đặt vào các vỏ hộp hoặc hệ thống điều khiển. Tính năng và Lợi ích khi sử dụng Điều chỉnh tốc độ vô cấp: Cho phép người dùng dễ dàng điều chỉnh tốc độ quay của động cơ từ rất chậm đến tối đa, đáp ứng chính xác yêu cầu công việc. Hoạt động ổn định: Sử dụng công nghệ PWM tiên tiến, giúp động cơ hoạt động hiệu quả, ổn định mô-men xoắn ngay cả ở tốc độ thấp, không gây giảm hiệu suất như phương pháp điều áp thông thường. Linh hoạt ứng dụng: Hoàn hảo để điều khiển tốc độ cho các thiết bị như máy bơm DC, quạt thông gió, máy khoan mini, máy cắt, băng tải nhỏ, hoặc các dự án điện tử DIY cần kiểm soát tốc độ chính xác. Hướng dẫn sử dụng cơ bản Kết nối nguồn điện DC 12-40V vào cổng Power + (Cực dương) và Power - (Cực âm). Kết nối động cơ DC vào cổng Motor + và Motor -. Sử dụng biến trở xoay (chiết áp) tích hợp trên mạch để điều chỉnh tốc độ động cơ theo ý muốn.
